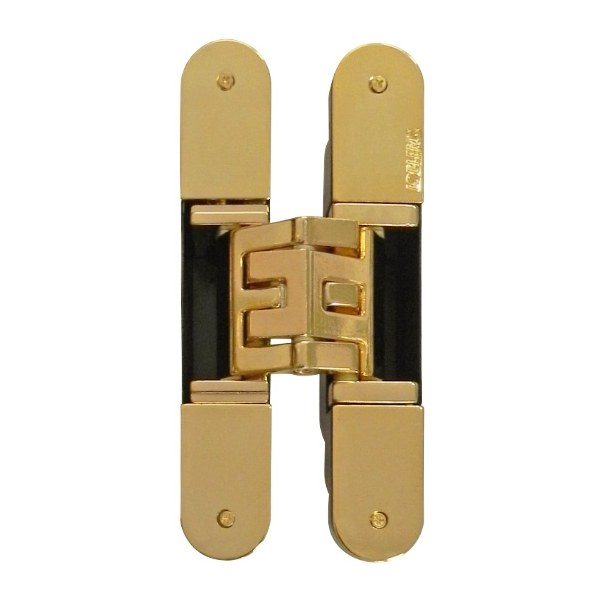

ZAWIAS WPUSZCZANY KUBICA K5080 POZŁACANY BŁYSZCZĄCY

Dostępność: Dostępny

Indeks: K 5080 OR DXSX

Opakowanie jednostkowe: 12 szt.

Opakowanie zbiorcze: 12 szt.

240,05 zł / szt.

VAT 23%

Gdzie kupić

Producent: Krona Koblenz

Wykończenie:	Pozłacane
Materiał:	Znal
Do drzwi:	Przeciwpożarowych
Nośność dla 2 zawiasów (kg):	80
Minimalna grubość drzwi (mm):	36
Cechy szczególne:	5 osi obrotu
Regulacja 3D:	Tak
Rodzaj drzwi:	Bez przylgi
Materiał drzwi:	Drewniane

Pobierz stronę w PDF

Produkt	Wykończenie:	Materiał:	Minimalna grubość drzwi (mm):	Dostępność	Cena
ZAWIAS WPUSZCZANY KUBICA K5080 POZŁACANY BŁYSZCZĄCY K 5080 OR DXSX	Pozłacane	Znal	36	Dostępny	240,05 zł / szt. VAT 23%
ZAWIAS WPUSZCZANY KUBICA K5080 CHROMOWANY MATOWY K 5080 CS DXSX	Chromowane matowe	Znal	36	Dostępny	193,45 zł / szt. VAT 23%
ZAWIAS WPUSZCZANY KUBICA K5080 LAKIEROWANY NA CZARNO K 5080 NR	Lakierowane na czarno	Znal	36	Dostępny	210,16 zł / szt. VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

KUBICA K5080 - 80 kg (max) - 2 zawiasy

Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.

Zawiasy wpuszczane K5080 - tabela nosnosci - 2 zawiasy

Zawiasy Kubica K5080 mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Mogą być stosowane na intensywnie użytkowanych drzwiach w obiektach użyteczności publicznej.

Dokumenty techniczne

Zawiasy wpuszczane Kubica K5080 posiadają Oznaczenie CE, a ich właściwości techniczne potwierdzają Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz oraz certyfikaty instytutów ift Rosenheim, UL i IBS Linz.

Montaż

Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 31 mm.

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.

Użytkowanie - regulacja 3D

Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła.

Regulacja pozioma: +/- 3 mm
Regulacja pionowa: +/- 3 mm
Regulacja głębokości: +/- 1 mm

Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
