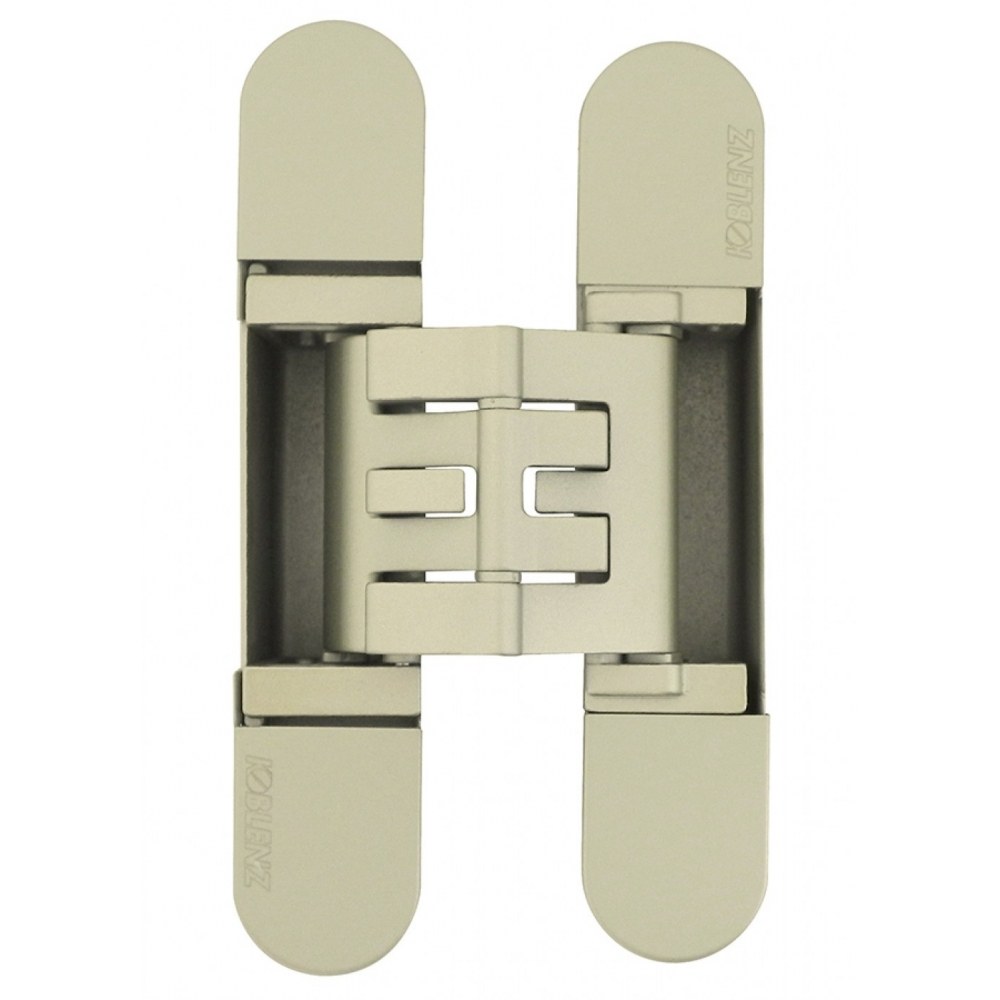

ZAWIAS WPUSZCZANY KUBICA K2760 NIKLOWANY MATOWY

Na zamówienie

Do 5 tygodni
K 2760 NS
20 szt.
20 szt.
142,58 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Krona Koblenz
Wykończenie: Niklowane matowe
Materiał: Stal / Znal
Nośność dla 2 zawiasów (kg): 60
Minimalna grubość drzwi (mm): 35 ÷ 45
Cechy szczególne: 5 osi obrotu, FullHD
Regulacja 3D: Tak
Rodzaj drzwi: Bez przylgi
Materiał drzwi: Drewniane
Pobierz stronę w PDF

Wersje produktu

Produkt Wykończenie: Materiał: Minimalna grubość drzwi (mm): Dostępność Cena
ZAWIAS WPUSZCZANY KUBICA K2760 NIKLOWANY MATOWY K 2760 NS
Niklowane matowe Stal / Znal 35 ÷ 45

Na zamówienie

Do 5 tygodni
142,58 zł / szt.
VAT 23%
ZAWIAS WPUSZCZANY KUBICA K2760 CHROMOWANY MATOWY K 2760 CS
Chromowane matowe Stal / Znal 35 ÷ 45

Dostępny

142,58 zł / szt.
VAT 23%
ZAWIAS WPUSZCZANY KUBICA K2760 LAKIEROWANY NA CZARNO K 2760 NO
Lakierowane na czarno Stal / Znal 35 ÷ 45

Dostępny

153,97 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej i stalowej. Został wykonany z wytrzymałego stopu znalu i stali HSLA. Zawias posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

Kubica Hybrid K2760 - 60 kg (max) - 2 zawiasy

Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.

Zawiasy wpuszczane K2760 - tabela nosnosci - 2 zawiasy

Zawiasy wpuszczane Kubica Hybrid K2760 mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.

Dokumenty techniczne

Zawiasy wpuszczane Kubica Hybrid K2760 zostały przebadane na trwałość mechaniczną zgodnie z wymogami europejskiej normy EN 12400:2002-10 uzyskując klasę 5.

Przeprowadzone testy potwierdza raport z badań instytutu ift Rosenheim.

Montaż

Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm.

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.

Użytkowanie - regulacja 3D

Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła.

  • Regulacja pozioma: +3/-1,5 mm
  • Regulacja pionowa: +/- 2,5 mm
  • Regulacja głębokości: +/- 1 mm

Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.



Marka

Krona Koblenz to europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty instytutów badawczych. Celem Krona Koblenz jest ciągłe rozwijanie linii oferowanych produktów, a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
