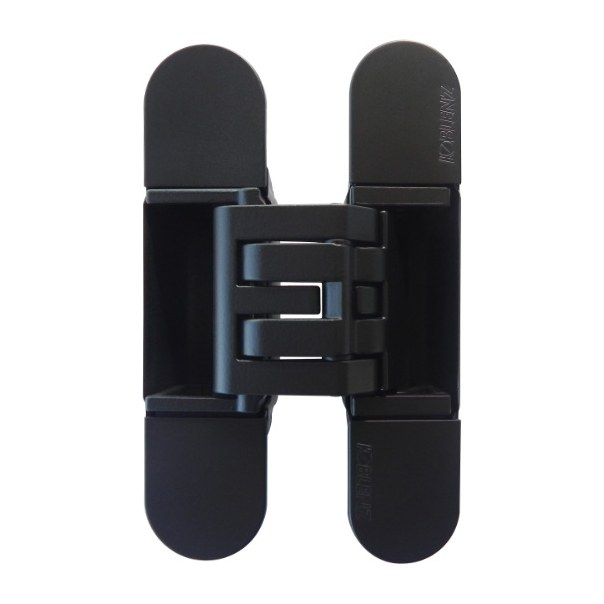

ZAWIAS WPUSZCZANY KUBICA HYBRID K6360/38 HD CZARNY
Na zamówienie
5-8 tygodni
Parametry techniczne
Wykończenie: | Czarne |
Materiał: | Stal / Znal |
Nośność dla 2 zawiasów (kg): | 60 |
Minimalna grubość drzwi (mm): | 38 |
Cechy szczególne: | 5 osi obrotu, FullHD |
Regulacja 3D: | Tak |
Rodzaj drzwi: | Bez przylgi |
Materiał drzwi: | Drewniane |
Wersje produktu
Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
![]() | Czarne | Stal / Znal | 38 | Na zamówienie 5-8 tyg | 142,58 zł / szt. VAT 23% | |
![]() | Chromowane matowe | Stal / Znal | 38 | Na zamówienie 5-8 tyg | 131,19 zł / szt. VAT 23% | |
![]() | Niklowane matowe | Stal / Znal | 38 | Na zamówienie 5-8 tyg | 131,19 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych z opaską o grubości do 12 mm. Może zostać zamontowany na ościeżnicy drewnianej, aluminiowej lub stalowej. Jego kąt otwarcia wynosi 180°.
Wytrzymały zawias pięcioosiowy
Odpowiedni do skrzydeł o minimalnej grubości 38 mm. Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu.
Wykończenie
Prezentowany model jest dostępny w wykończeniu lakierowanym na czarno (Full HD) co oznacza, że wszystkie elementy zawiasu są malowane proszkowo dopiero po jego zmontowaniu. W efekcie korpus, mechanizm oraz ramiona zawiasu posiadają jednakowy rodzaj wykończenia.
Minimalistyczny, a zarazem nowoczesny design tego modelu zawiasu podkreślają idealnie dopasowane wciskane nakładki.
![](/upload/getfile/261329482/kubica-k6360-38-no.jpg)
Nośność
KUBICA Hybrid K6360/38 - 60 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zastosowanie
Zawiasy KUBICA Hybrid K6360/38 mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych z opaską o grubości do 12 mm, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Regulacja 3D
- Regulacja pozioma: +2/- 1,5 mm
- Regulacja pionowa: +/- 2,5 mm
- Regulacja głębokości: +/- 1 mm
Głębokość frezowania
![](/upload/getfile/692913707/k6360_frezowanie.jpg)
Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 28 mm.
Prawidłowe osadzenie zawiasów
Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.
Akcesoria dodatkowe
Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu, umożliwiający precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.
Akcesoria montażowe
Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do precyzyjnego frezowania otworów w skrzydle i ościeżnicy.
Parametry techniczne frezu
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
![](/upload/getfile/928862643/dima_koblenz.jpg)
Marka
![](/upload/getfile/560552574/koblenz.png)
Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.
Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
Pliki do pobrania
- Instrukcje montażu
- K6360_38 KUBICA Hybrid instrukcja montażu.pdf
Rozmiar pliku: 3 MB
- K6360_38 KUBICA Hybrid regulacja zawiasów.pdf
Rozmiar pliku: 211 KB
-
- Certyfikaty
- K6360-38 raport klasyfikacyjny IFT.pdf
Rozmiar pliku: 202 KB
-
- Pliki CAD
- K6360_38 1.dxf
Rozmiar pliku: 1 MB
- K6360_38 2.dxf
Rozmiar pliku: 651 KB
- K6360_38 3.dxf
Rozmiar pliku: 3 MB
- K6360_38 4.dxf
Rozmiar pliku: 1 MB
-
