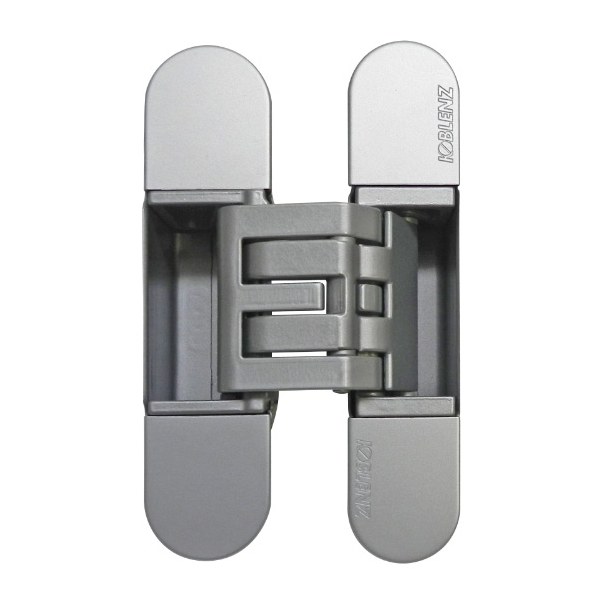

ZAWIAS WPUSZCZANY KUBICA HYBRID K6360/38 HD CHROMOWANY MATOWY

Na zamówienie

5-8 tygodni
K 6360 38 CS
20 szt.
20 szt.
131,19 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Koblenz
Wykończenie: Chromowane matowe
Materiał: Stal / Znal
Nośność dla 2 zawiasów (kg): 60
Minimalna grubość drzwi (mm): 38
Cechy szczególne: 5 osi obrotu, FullHD
Regulacja 3D: Tak
Rodzaj drzwi: Bez przylgi
Materiał drzwi: Drewniane
Pobierz stronę w PDF

Wersje produktu

Produkt Wykończenie: Materiał: Minimalna grubość drzwi (mm): Dostępność Cena
ZAWIAS WPUSZCZANY KUBICA HYBRID K6360/38 HD CHROMOWANY MATOWY K 6360 38 CS
Chromowane matowe Stal / Znal 38

Na zamówienie

5-8 tyg
131,19 zł / szt.
VAT 23%
ZAWIAS WPUSZCZANY KUBICA HYBRID K6360/38 HD CZARNY K 6360 38 NR
Czarne Stal / Znal 38

Na zamówienie

5-8 tyg
142,58 zł / szt.
VAT 23%
ZAWIAS WPUSZCZANY KUBICA HYBRID K6360/38 HD NIKLOWANY MATOWY K 6360 38 NS
Niklowane matowe Stal / Znal 38

Na zamówienie

5-8 tyg
131,19 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych z opaską o grubości do 12 mm. Posiada pięć osi obrotu. Może zostać zamontowany na ościeżnicy drewnianej, aluminiowej lub stalowej. Zawias posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor. Kąt otwarcia zawiasu wynosi 180°.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

KUBICA Hybrid K6360/38 - 60 kg (max) - 2 zawiasy

Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.

Zawiasy wpuszczane K6360_38 - tabela nosnosci - 2 zawiasy

Zawiasy KUBICA Hybrid K6360/38 mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych z opaską o grubości do 12 mm, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.

Montaż

Minimalna głębokość frezowania w skrzydle niezbędna do prawidłowego zamontowania zawiasów wynosi 33 mm, a w ościeżnicy 31 mm.

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.

Dokumenty techniczne

Zawiasy wpuszczane Kubica Hybrid (K6360/38) zostały przebadane na trwałość mechaniczną zgodnie z wymogami normy EN 12400:2002-10 uzyskując klasę 6.

Przeprowadzone testy potwierdza raport z badań instytutu ift Rosenheim.

Użytkowanie - regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.

  • Regulacja pozioma: +2/- 1,5 mm
  • Regulacja pionowa: +/- 2,5 mm
  • Regulacja głębokości: +/- 1 mm

Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.



Marka

Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.

Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
