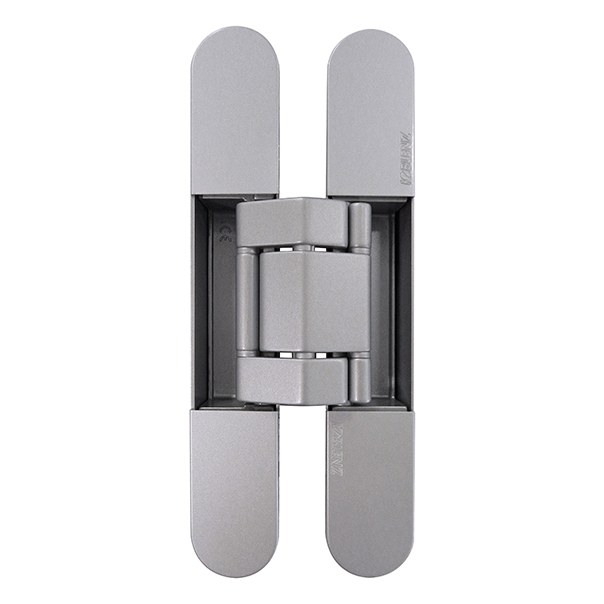

ZAWIAS WPUSZCZANY KUBI K7120 HD CHROMOWANY MATOWY
Dostępny
Parametry techniczne
Wersje produktu
Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
![]() | - | - | - | Dostępny | 380,89 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych. Odpowiedni do skrzydeł o minimalnej grubości 40 mm. Siedem osi obrotu stanowi gwarancję jego wieloletniej, bezawaryjnej pracy. Prezentowany model jest dostępny w wykończeniu chromowanym matowym. Kąt otwarcia zawiasu wynosi 180°. Full HD oznacza wykończenie wykonane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor. Estetyczny, a zarazem atrakcyjny wygląd zawiasu sprawia, że stanowi on znakomite uzupełnienie każdych eleganckich drzwi, a nawet samego wnętrza.
Dokumenty techniczne
Model Ku-Bi7 (K7120) został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz.
Odporność ogniowa
Ponadto zawias został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Potwierdza to certyfikat niemieckiego instytutu badawczego ift Rosenheim.
Nośność
KuBi7 K7120 - 120 kg (max) - 2 zawiasy
KuBi7 K7120 - 140 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zastosowanie
Zawiasy Ku-Bi7 (K7120) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Regulacja 3D
Regulacja pozioma: +3/- 2 mm
Regulacja pionowa: +/- 3 mm
Regulacja głębokości: +/- 1 mm
Na co zwrócić uwagę podczas montażu?
![](/upload/getfile/571481362/k7120_montaz.jpg)
Warto mieć na uwadze, że szczelina między skrzydłem instalowanych drzwi, a podłogą musi wynosić co najmniej 6 mm.
Przyrządy montażowe
W celu zamontowania zawiasów w prawidłowy sposób najlepiej jest skorzystać z dedykowanych przyrządów montażowych, a następnie odpowiednio wyregulować położenie zawiasów we wszystkich trzech płaszczyznach.
Prawidłowe osadzenie zawiasów
Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.
Akcesoria dodatkowe
Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu zawiasów Ku-Bi7 (K7120). Umożliwia on precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy. Innym praktycznym akcesorium jest specjalna kaseta wykonana ze stali galwanizowanej na biało.
Akcesoria montażowe
Dodatkowo do wyboru są również dedykowane płytki wzmacniające z podkładkami oraz szablony przeznaczone do frezowania otworów montażowych pod zawiasy.
Parametry techniczne frezu
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
