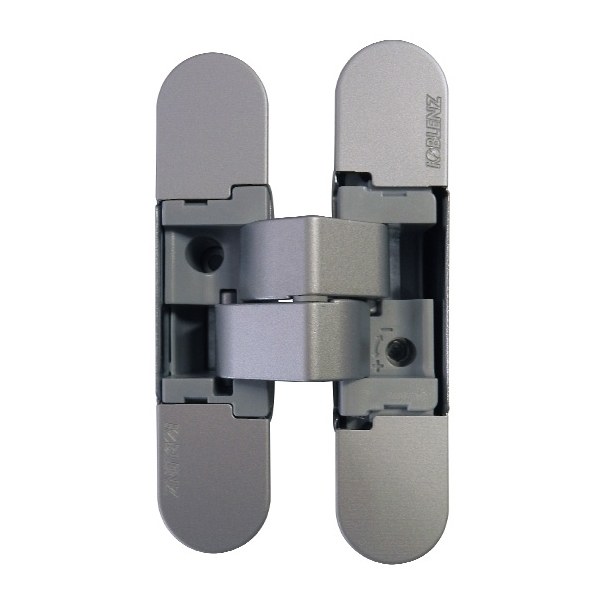

ZAWIAS WPUSZCZANY K1019 HD CHROMOWANY MATOWY
Dostępny
Parametry techniczne
| Wykończenie: | Chromowane matowe |
| Materiał: | Stal / POM C / Znal |
| Nośność dla 2 zawiasów (kg): | 40 |
| Minimalna grubość drzwi (mm): | 34 |
| Cechy szczególne: | 5 osi obrotu, FullHD |
| Regulacja 3D: | Tak |
| Rodzaj drzwi: | Bez przylgi |
| Materiał drzwi: | Drewniane |
Wersje produktu
| Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
 | Chromowane matowe | Stal / POM C / Znal | 34 | Dostępny | 56,31 zł / szt. VAT 23% | |
 | Lakierowane na biało | Stal / POM C / Znal | 34 | Dostępny | 56,31 zł / szt. VAT 23% | |
 | Lakierowane na czarno | Stal / POM C / Znal | 34 | Do wyprzedaży | 30,75 zł / szt. VAT 23% | |
 | Lakierowane na czarno | Stal / POM C / Znal | 34 | Dostępny | 60,96 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor. Kąt otwarcia zawiasu wynosi 180°.
Zawias wpuszczany K1019 jest określany mianem hybrydowego, gdyż został wykonany z różnych materiałów. Posiada stalowy korpus oraz ramiona wykonane ze znalu. Z kolei jego wewnętrzne elementy konstrukcyjne wykonane są z poliacetalu (POM C).
Prezentowany model jest dostępny w wykończeniu chromowanym matowym HD. HD oznacza wykończenie wykonane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KOMBI Hybrid K1019 - 40 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy Kombi Hybrid (K1019) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane Kombi Hybrid (K1019) zostały przebadane na trwałość mechaniczną zgodnie z wymogami europejskiej normy EN 12400:2002-10 uzyskując klasę 5.
Przeprowadzone testy potwierdza raport z badań instytutu ift Rosenheim.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do zamontowania zawiasów Kombi Hybrid (K1019) wynosi 21 mm, a w skrzydle drzwiowym 27 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +3/-1,5 mm
- Regulacja pionowa: +/- 2,5 mm
- Regulacja głębokości: +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego
