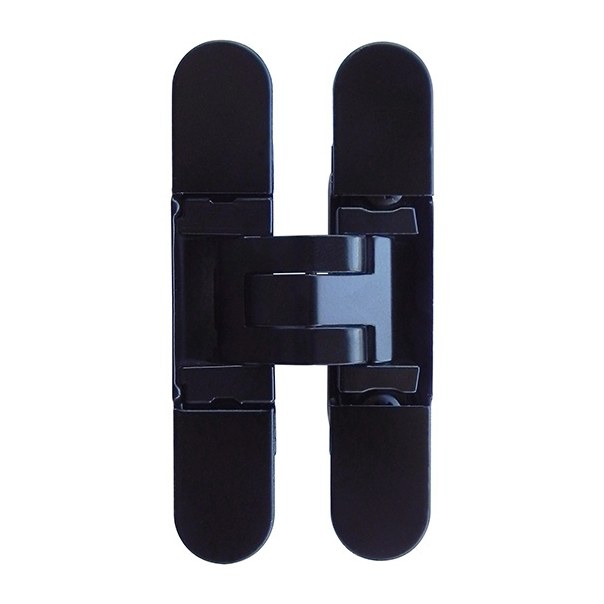

ZAWIAS WPUSZCZANY KUBIKINA K6100 CZARNY
Dostępny
Parametry techniczne
| Wykończenie: | Czarne |
| Materiał: | Znal / POM C |
| Nośność dla 2 zawiasów (kg): | 10,5 |
| Nośność dla 3 zawiasów (kg): | 14 |
| Nośność dla 4 zawiasów (kg): | 19 |
| Minimalna grubość drzwi (mm): | 18 |
| Cechy szczególne: | 5 osi obrotu, Do paneli meblowych, FullHD |
| Regulacja 3D: | Tak |
| Rodzaj drzwi: | Bez przylgi |
| Materiał drzwi: | Drewniane |
Wersje produktu
| Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
 | Czarne | Znal / POM C | 18 | Dostępny | 52,14 zł / szt. VAT 23% | |
 | Chromowane matowe | Znal / POM C | 18 | Dostępny | 52,14 zł / szt. VAT 23% | |
 | Czarne | Znal / POM C | 18 | Na zamówienie do 4 tyg | 49,19 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drewnianych bezprzylgowych paneli meblowych zamontowanych na ościeżnicy drewnianej, aluminiowej, stalowej lub wykonanej z PCV. Posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Kubikina K6100 - 10,5 kg (max) - 2 zawiasy
Kubikina K6100 - 14 kg (max) - 3 zawiasy
Kubikina K6100 - 19 kg (max) - 4 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Dokumenty techniczne
Zawiasy meblowe Kubikina K6100 zostały przebadane na zgodność z normą DIN EN 15570:2008-08 co potwierdza certyfikat DIM Rosenheim.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 16 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=10 mm | L=90 mm | CMT 177.100.11 oraz prowadzenia o średnicy Ø=30 mm.
Sposoby montażu
Panel zamocowany od wewnątrz
Kąt otwarcia wynosi 180 stopni, co umożliwia całkowite otwarcie panelu meblowego.
Warto zauważyć, że po jego zamknięciu zawiasy Kubikina K6100 nie są widoczne dzięki czemu znakomicie nadają się do zastosowania w nowoczesnych meblach, wyróżniających się modnym, minimalistycznym designem.
Kąt otwarcia od 0° do 180°
Na zamieszczonym obok rysunku zaprezentowany został panel meblowy w różnych położeniach uzależnionych od kąta jego otwarcia (od 0° do 180°). Widoczny po lewej stronie schemat dotyczy skrzydła zamocowanego od wewnątrz.
Panel zamocowany na zewnątrz
Zawias Kubikina K6100 opiera się na nowoczesnej konstrukcji zapewniającej niezawodność oraz wysoki komfort użytkowania drzwi meblowych. Jego zastosowanie sprawia, że meble stają się estetycznym elementem wystroju danego pomieszczenia.
Kąt otwarcia od 0° do 180°
Na zamieszczonym obok rysunku zaprezentowany został panel meblowy w różnych położeniach uzależnionych od kąta jego otwarcia (od 0° do 180°). Widoczny po prawej stronie schemat dotyczy skrzydła zamocowanego na zewnątrz.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=10 mm | L=90 mm | CMT 177.100.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.
Regulacja pozioma: +/- 1,5 mm
Regulacja pionowa: +/- 1,5 mm
Regulacja głębokości: +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych panelu meblowego.
