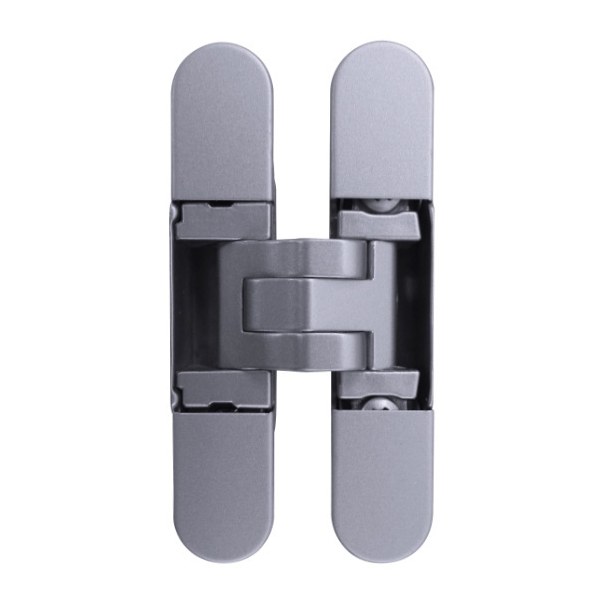

ZAWIAS WPUSZCZANY KUBIKINA K6100 CHROMOWANY MATOWY

Dostępny

K 6100 CS HD
30 szt.
30 szt.
52,14 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Koblenz
Wykończenie: Chromowane matowe
Materiał: Znal / POM C
Nośność dla 2 zawiasów (kg): 10,5
Nośność dla 3 zawiasów (kg): 14
Nośność dla 4 zawiasów (kg): 19
Minimalna grubość drzwi (mm): 18
Cechy szczególne: 5 osi obrotu, Do paneli meblowych, FullHD
Regulacja 3D: Tak
Rodzaj drzwi: Bez przylgi
Materiał drzwi: Drewniane

Wersje produktu

Produkt Wykończenie: Materiał: Minimalna grubość drzwi (mm): Dostępność Cena
Chromowane matowe Znal / POM C 18

Dostępny

52,14 zł / szt.
VAT 23%
Czarne Znal / POM C 18

Dostępny

52,14 zł / szt.
VAT 23%
Czarne Znal / POM C 18

Na zamówienie

do 4 tyg

49,19 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do paneli meblowych bezprzylgowych.

Wytrzymały zawias pięcioosiowy

Odpowiedni do paneli meblowych o minimalnej grubości 18 mm. Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Jego kąt otwarcia wynosi 180°.

Prezentowany model zawiasu jest dostępny w wykończeniu chromowanym matowym HD i posiada wciskane nakładki.

HD oznacza wykończenie wykonane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor. Estetyczny, a zarazem atrakcyjny wygląd zawiasu sprawia, że stanowi on znakomite uzupełnienie każdych eleganckich drzwi, a nawet samego wnętrza.

Zawias meblowy Kubikina K6100

Nośność

Kubikina K6100 - 10,5 kg (max) - 2 zawiasy

Kubikina K6100 - 14 kg (max) - 3 zawiasy

Kubikina K6100 - 19 kg (max) - 4 zawiasy

Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.

Regulacja 3D

Wygodna regulacja za pomocą imbusa

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.

Regulacja pozioma: +/- 1,5 mm
Regulacja pionowa: +/- 1,5 mm
Regulacja głębokości: +/- 1 mm

Brak konieczności demontażu panelu

W celu wyregulowania położenia zawiasów nie trzeba zdejmować ani demontować panelu meblowego.

Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych panelu meblowego.

Zawiasy meblowe Kubikina - regulacja 3D

Warianty montażu



Panel zamocowany od wewnątrz

Kąt otwarcia wynosi 180 stopni, co umożliwia całkowite otwarcie panelu meblowego.

Warto zauważyć, że po jego zamknięciu zawiasy Kubikina K6100 nie są widoczne dzięki czemu znakomicie nadają się do zastosowania w nowoczesnych meblach, wyróżniających się modnym, minimalistycznym designem.

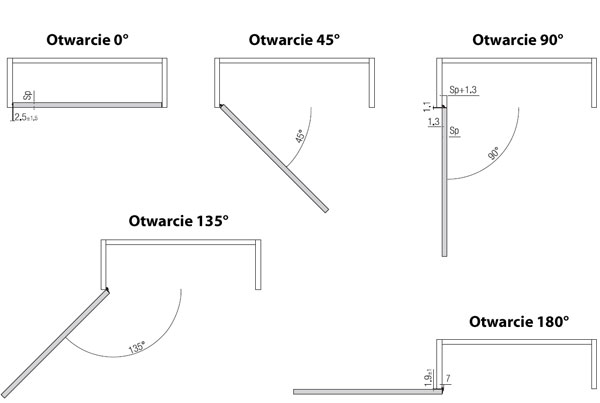

Kąt otwarcia od 0° do 180°

Na zamieszczonym obok rysunku zaprezentowany został panel meblowy w różnych położeniach uzależnionych od kąta jego otwarcia (od 0° do 180°). Widoczny po lewej stronie schemat dotyczy skrzydła zamocowanego od wewnątrz.

Panel zamocowany na zewnątrz

Zawias Kubikina K6100 opiera się na nowoczesnej konstrukcji zapewniającej niezawodność oraz wysoki komfort użytkowania drzwi meblowych. Jego zastosowanie sprawia, że meble stają się estetycznym elementem wystroju danego pomieszczenia.

Kąt otwarcia od 0° do 180°

Na zamieszczonym obok rysunku zaprezentowany został panel meblowy w różnych położeniach uzależnionych od kąta jego otwarcia (od 0° do 180°). Widoczny po prawej stronie schemat dotyczy skrzydła zamocowanego na zewnątrz.

Akcesoria dodatkowe

Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu, umożliwiający precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.

Akcesoria montażowe

Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do precyzyjnego frezowania otworów w skrzydle i ościeżnicy.

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=10 mm | L=90 mm | CMT 177.100.11 oraz prowadzenia o średnicy Ø=30 mm.

Marka

Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.

Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
