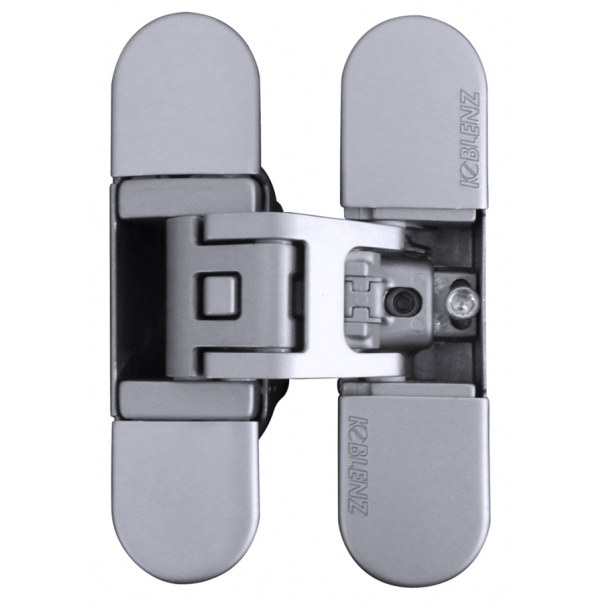

ZAWIAS WPUSZCZANY KUBICA K6700 CHROMOWANY MATOWY
Na zamówienie
do 4 tygodni
Parametry techniczne
| Wykończenie: | Chromowane matowe |
| Materiał: | Znal |
| Do drzwi: | Przeciwpożarowych |
| Nośność dla 2 zawiasów (kg): | 50 |
| Nośność dla 3 zawiasów (kg): | 70 |
| Minimalna grubość drzwi (mm): | 37 |
| Cechy szczególne: | 5 osi obrotu, FullHD |
| Regulacja 3D: | Tak |
| Rodzaj drzwi: | Bez przylgi |
| Materiał drzwi: | Drewniane |
Wersje produktu
| Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
 | Chromowane matowe | Znal | 37 | Na zamówienie do 4 tyg | 137,35 zł / szt. VAT 23% | |
 | Lakierowane na biało | Znal | 37 | Dostępny | 151,09 zł / szt. VAT 23% | |
 | Chromowane matowe | Znal | 37 | Na zamówienie do 4 tyg | 137,35 zł / szt. VAT 23% | |
 | Chromowane matowe | Znal | 37 | Dostępny | 137,35 zł / szt. VAT 23% | |
 | Chromowane matowe | Znal | 37 | Dostępny | 137,35 zł / szt. VAT 23% | |
 | Chromowane matowe | Znal | 37 | Dostępny | 137,35 zł / szt. VAT 23% | |
 | Lakierowane na czarno | Znal | 37 | Dostępny | 137,35 zł / szt. VAT 23% | |
 | Niklowane matowe | Znal | 37 | Na zamówienie 5-8 tyg | 137,35 zł / szt. VAT 23% | |
 | Niklowane matowe | Znal | 37 | Dostępny | 137,35 zł / szt. VAT 23% | |
 | Pozłacane | Znal | 37 | Dostępny | 177,82 zł / szt. VAT 23% | |
 | Pozłacane | Znal | 37 | Do wyprzedaży | 61,50 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych.
Wytrzymały zawias pięcioosiowy
Odpowiedni do skrzydeł o minimalnej grubości 37 mm. Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Jego kąt otwarcia wynosi 180°.
Prezentowany model jest dostępny w wykończeniu chromowanym matowym i posiada wciskane nakładki.
Odporność ogniowa
Zawias Kubica K6700 został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Potwierdza to raport z badań przeprowadzonych we włoskim instytucie LAPI.
Nośność
Kubica K6700 - 50 kg (max) - 2 zawiasy
Kubica K6700 - 70 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zastosowanie
Zawiasy Kubica K6700 mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Regulacja 3D
Regulacja pozioma: +3/- 2 mm
Regulacja pionowa: +/- 3 mm
Regulacja głębokości: +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Głębokość frezowania
Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 20 mm.
Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.
Akcesoria dodatkowe
Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu, umożliwiający precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.
Akcesoria montażowe
Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do precyzyjnego frezowania otworów w skrzydle i ościeżnicy.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Marka
Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.
Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
Pliki do pobrania
- Instrukcje montażu
- K6700 KUBICA instrukcja montażu .pdf
Rozmiar pliku: 3 MB
- K6700 KUBICA regulacja zawiasów.pdf
Rozmiar pliku: 285 KB
-
- Certyfikaty
- K6700 Kubica certyfikat zgodności UL.pdf
Rozmiar pliku: 1 MB

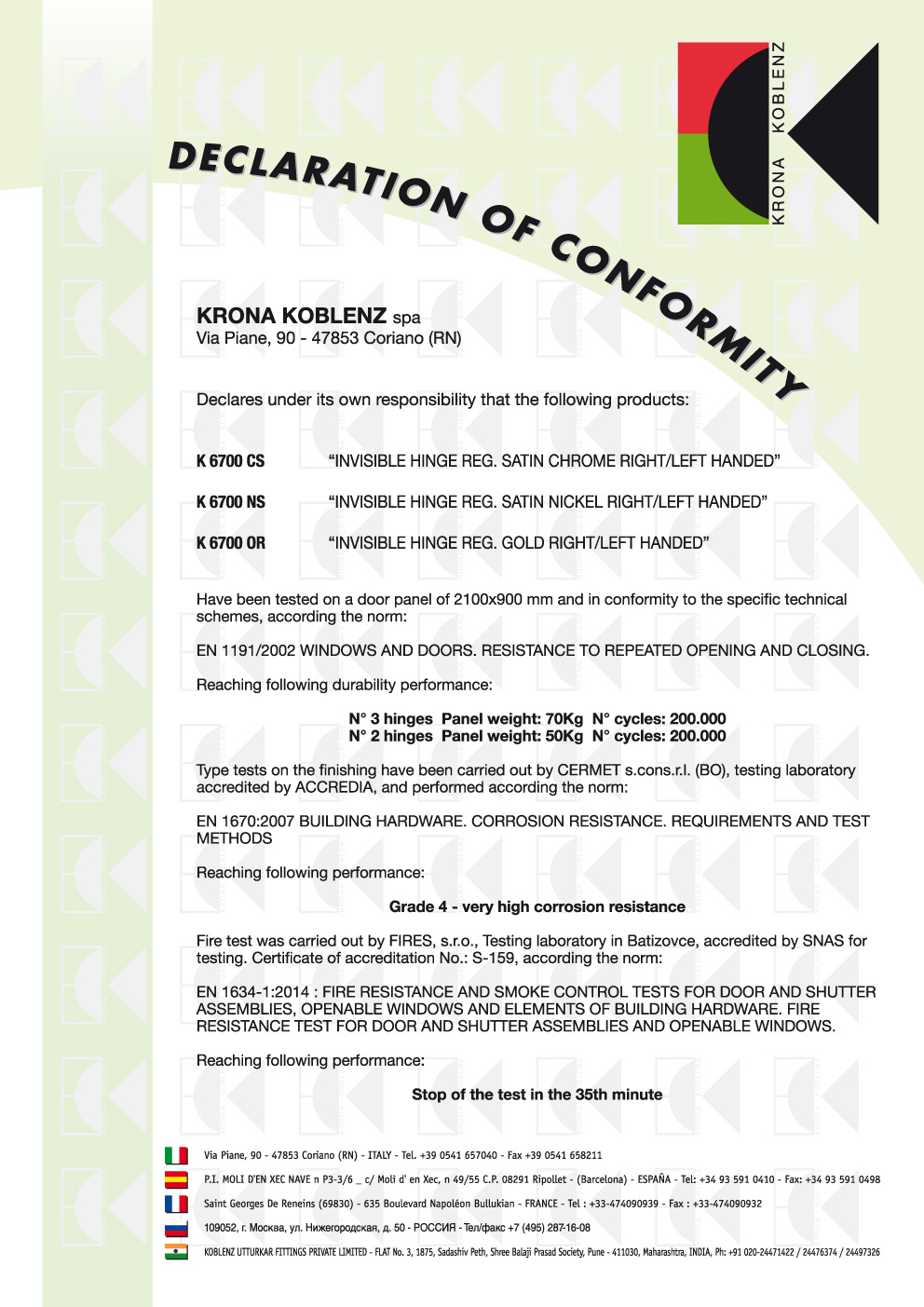

- K6700 Kubica deklaracja zgodności [EN].jpg
Rozmiar pliku: 326 KB

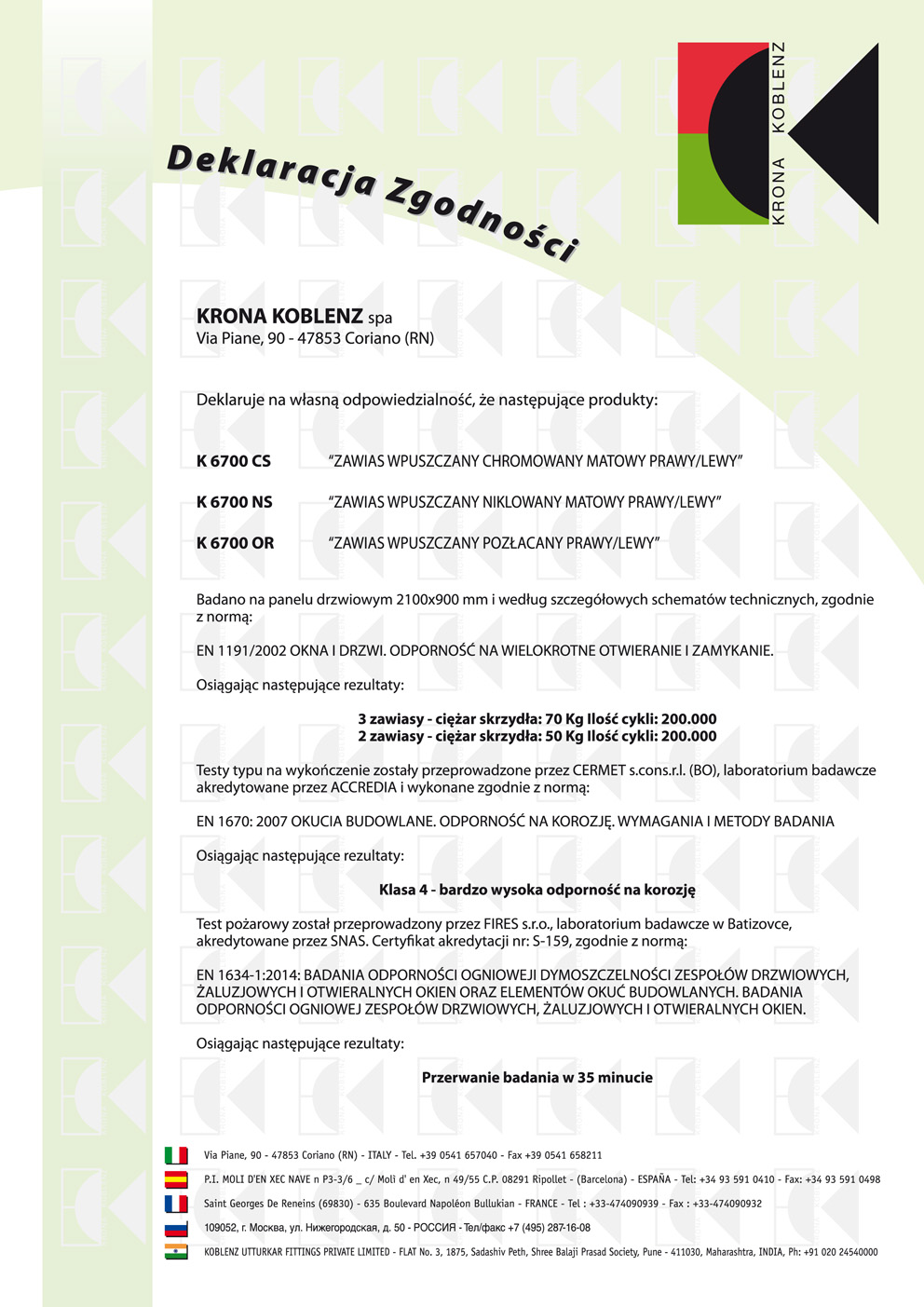

- K6700 Kubica deklaracja zgodności [PL].jpg
Rozmiar pliku: 303 KB
- K6700 Kubica wynik testu LAPI.pdf
Rozmiar pliku: 218 KB
-
- Pliki CAD

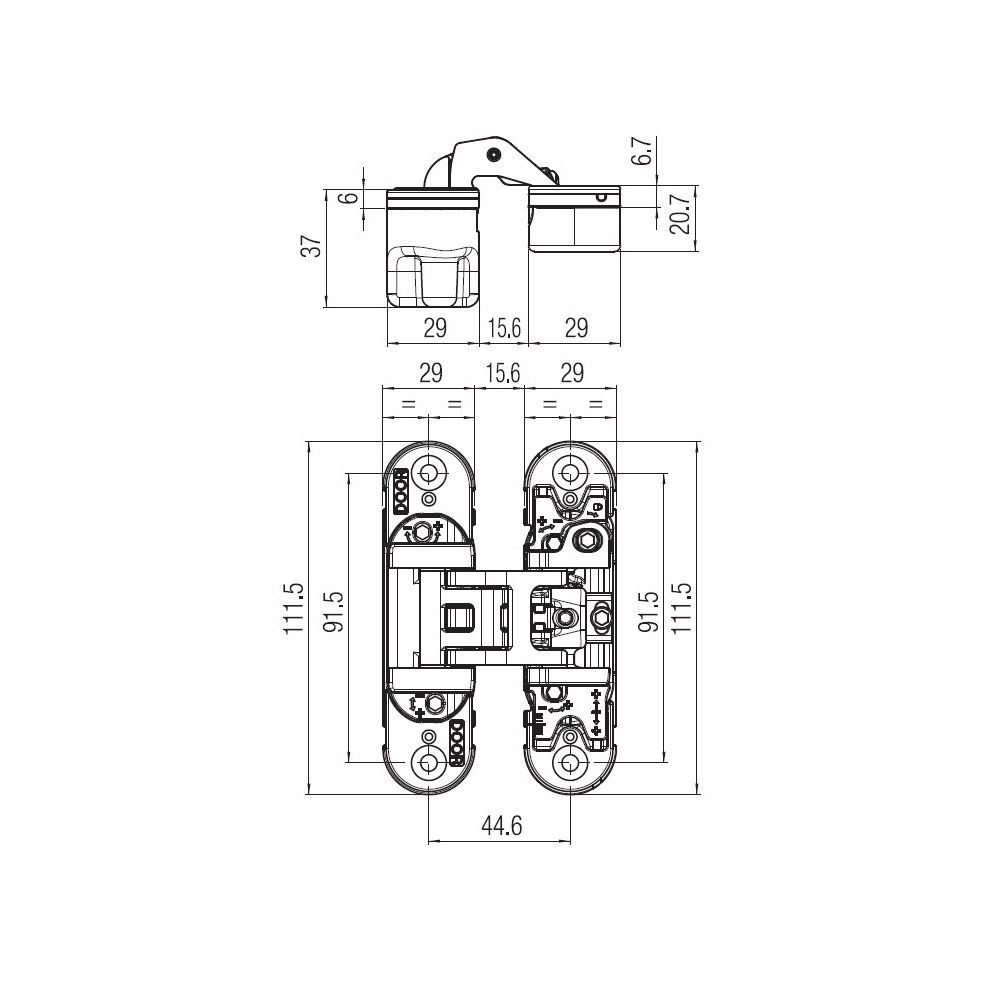

- K6700 1.dxf
Rozmiar pliku: 2 MB
- K6700 2.dxf
Rozmiar pliku: 331 KB
- K6700 3.dxf
Rozmiar pliku: 3 MB
- K6700 4.dxf
Rozmiar pliku: 464 KB
-
