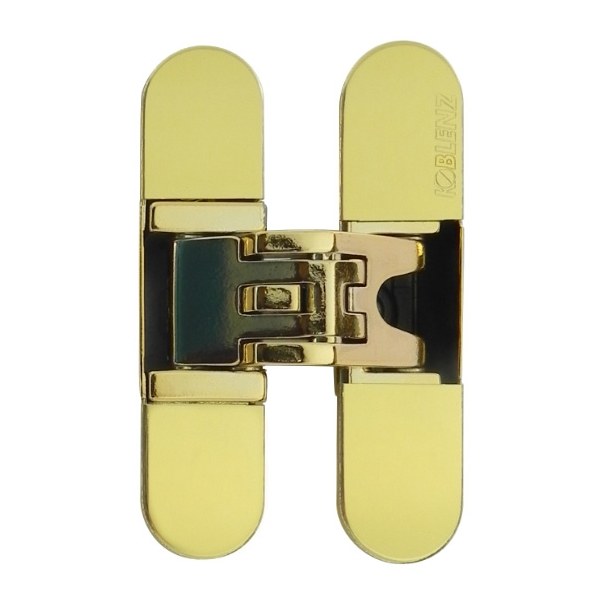

ZAWIAS WPUSZCZANY KUBICA K6200 HD POZŁACANY
Dostępny
Parametry techniczne
Wykończenie: | Pozłacane |
Materiał: | Znal |
Do drzwi: | Przeciwpożarowych |
Nośność dla 2 zawiasów (kg): | 45 |
Nośność dla 3 zawiasów (kg): | 60 |
Nośność dla 4 zawiasów (kg): | 60 |
Minimalna grubość drzwi (mm): | 32 |
Cechy szczególne: | 5 osi obrotu, FullHD |
Regulacja 3D: | Tak |
Rodzaj drzwi: | Bez przylgi |
Materiał drzwi: | Drewniane |
Wersje produktu
Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
![]() | Pozłacane | Znal | 32 | Dostępny | 154,78 zł / szt. VAT 23% | |
![]() | Chromowane matowe | Znal | 32 | Do wyprzedaży | 61,50 zł / szt. VAT 23% | |
![]() | Niklowane matowe | Znal | 32 | Na zamówienie 5-8 tyg | 126,08 zł / szt. VAT 23% | |
![]() | Lakierowane na biało RAL 9016 | Znal | 32 | Dostępny | 131,02 zł / szt. VAT 23% | |
![]() | Chromowane matowe | Znal | 32 | Dostępny | 131,12 zł / szt. VAT 23% | |
![]() | Chromowane matowe | Znal | 32 | Dostępny | 126,08 zł / szt. VAT 23% | |
![]() | Chromowane matowe | Znal | 32 | Dostępny | 120,07 zł / szt. VAT 23% | |
![]() | Lakierowane na czarno | Znal | 32 | Dostępny | 131,02 zł / szt. VAT 23% | |
![]() | Niklowane matowe | Znal | 32 | Dostępny | 131,12 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych.
Wytrzymały zawias pięcioosiowy
Odpowiedni do skrzydeł o minimalnej grubości 32 mm. Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Prawidłowo zamontowane na skrzydle zawiasy Kubica K6200 umożliwiają pełne otwarcie drzwi do 180°.
Dokumenty techniczne i badania
Model Kubica K6200 został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz oraz certyfikat Stałości Właściwości Użytkowych niemieckiego instytutu ift Rosenheim.
Odporność ogniowa
Zawias Kubica K6200 został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Właściwości zawiasu potwierdza raport z badań przeprowadzonych w austriackim instytucie IBS Linz (Institut für Brandschutztechnik und Sicherheitsforschung).
Wykończenie

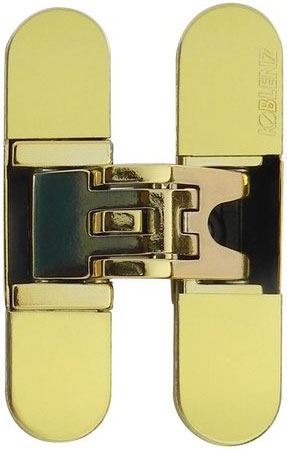

Prezentowany model jest dostępny w wykończeniu pozłacanym i posiada wciskane nakładki.
![](/upload/getfile/858600619/kubica-k6200-or.jpg)
Nośność
KUBICA K6200 - 45 kg (max) - 2 zawiasy
KUBICA K6200 - 60 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zastosowanie
Zawiasy wpuszczane Kubica K6200 mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Regulacja 3D
- Regulacja pozioma: +3/- 2 mm
- Regulacja pionowa: +/- 2,5 mm
- Regulacja głębokości: +/- 1 mm
Głębokość frezowania
![](/upload/getfile/933266472/k6200_frezowanie.jpg)
Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm.
Przyrządy montażowe
W celu zamontowania zawiasów w prawidłowy sposób najlepiej jest skorzystać z dedykowanych przyrządów montażowych, a następnie odpowiednio wyregulować położenie zawiasów we wszystkich trzech płaszczyznach.
Prawidłowe osadzenie zawiasów
Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.
Akcesoria dodatkowe
Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu, umożliwiający precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.
Akcesoria montażowe
Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do precyzyjnego frezowania otworów w skrzydle i ościeżnicy.
Parametry techniczne frezu
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
