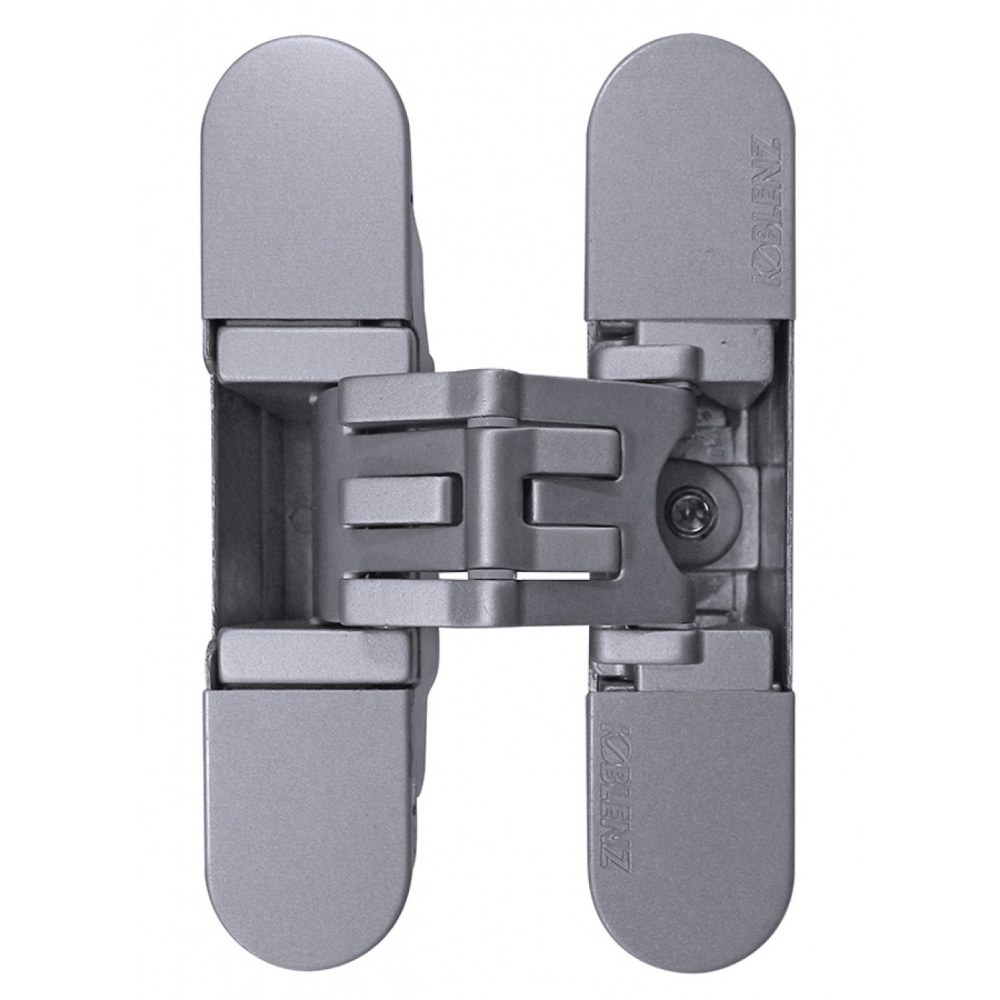

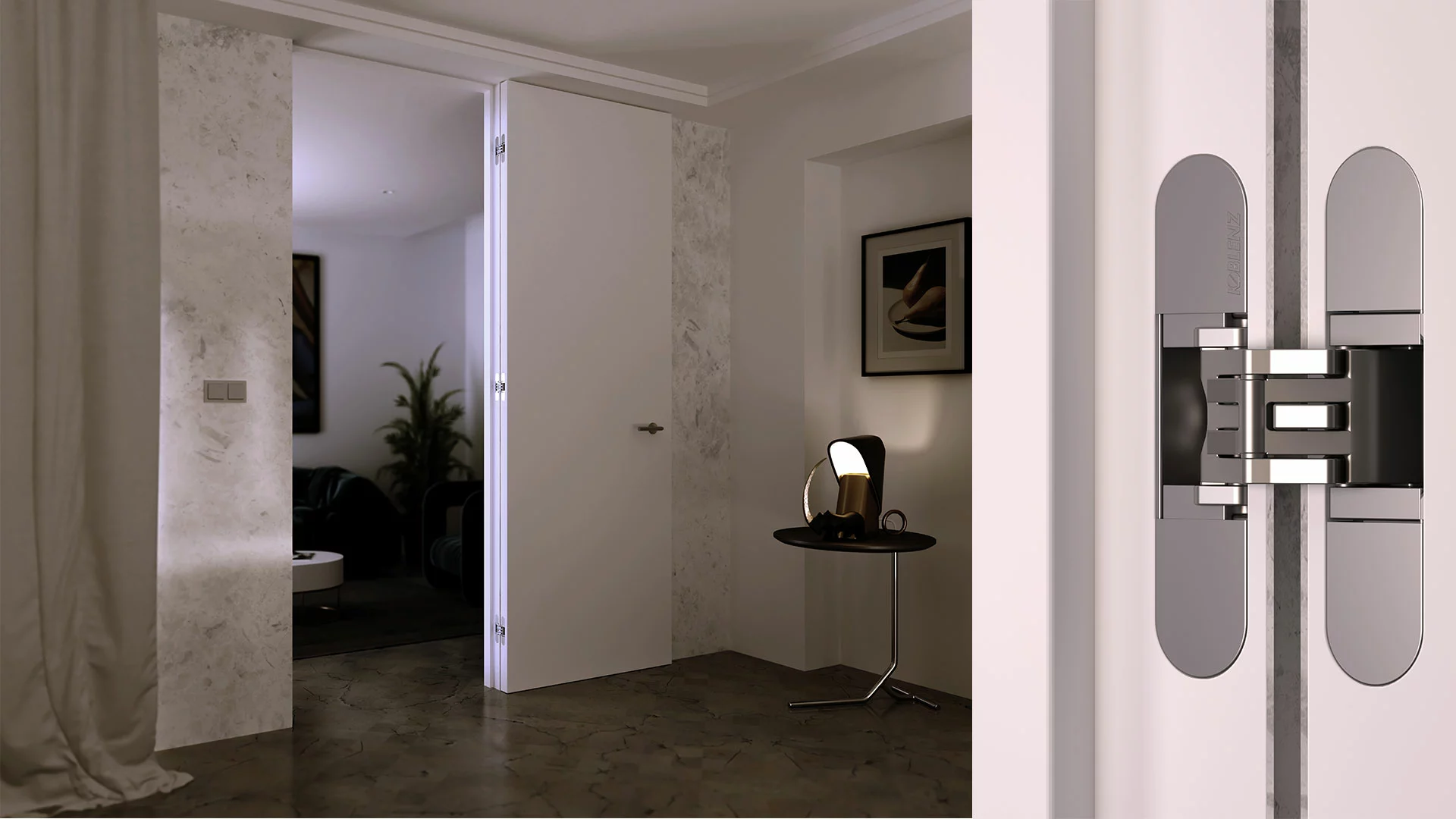

ZAWIAS WPUSZCZANY KUBICA K2700 CHROMOWANY MATOWY
Dostępny
Parametry techniczne
Wykończenie: | Chromowane matowe |
Materiał: | Znal |
Nośność dla 3 zawiasów (kg): | 60 |
Minimalna grubość drzwi (mm): | 35 ÷ 45 |
Cechy szczególne: | 5 osi obrotu |
Regulacja 3D: | Tak |
Rodzaj drzwi: | Bez przylgi |
Materiał drzwi: | Drewniane |
Wersje produktu
Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
Chromowane matowe | Znal | 35 ÷ 45 | Dostępny | 185,04 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych. Odpowiedni do skrzydeł drzwiowych o grubości 35-45 mm, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Przetestowany na 240 godzin w komorze solnej zgodnie z wymogami europejskiej normy EN 1670. Kąt otwarcia zawiasu wynosi 180°.

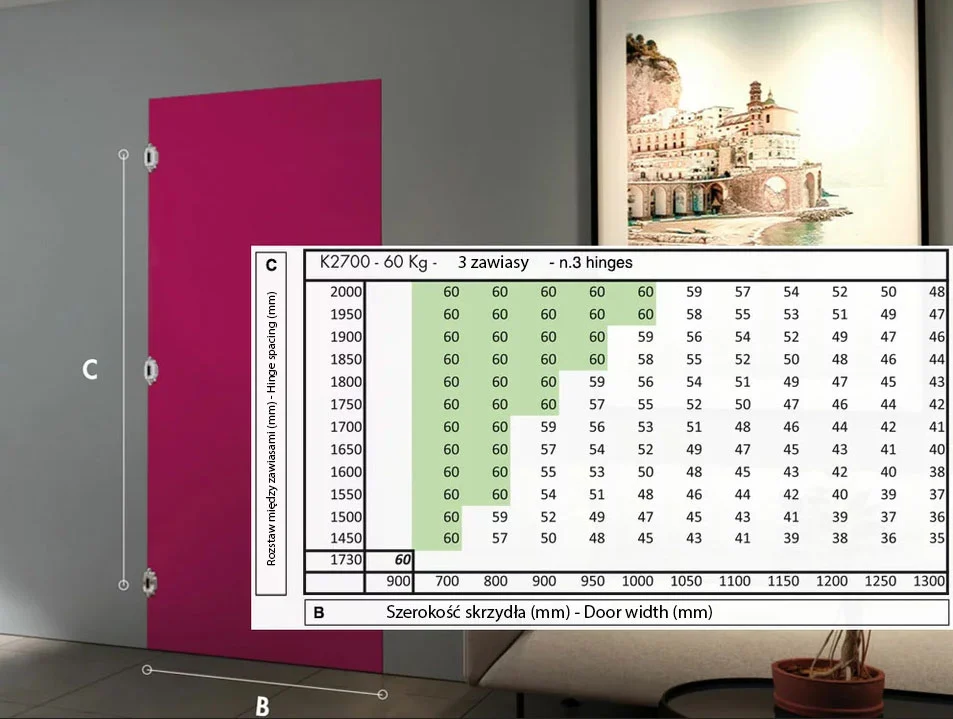

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KUBICA K27 - K2700 - 60 kg (max) - 3 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy KUBICA K27 (K2700) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.

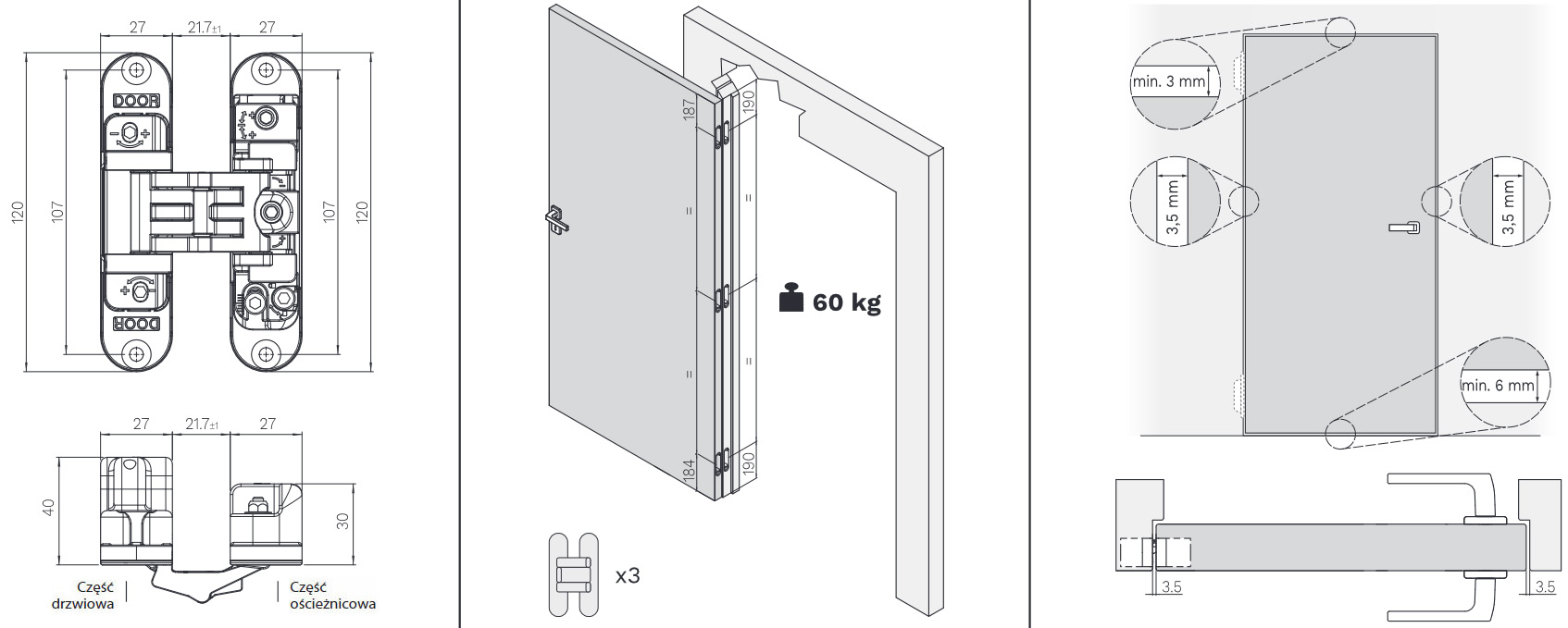

Montaż

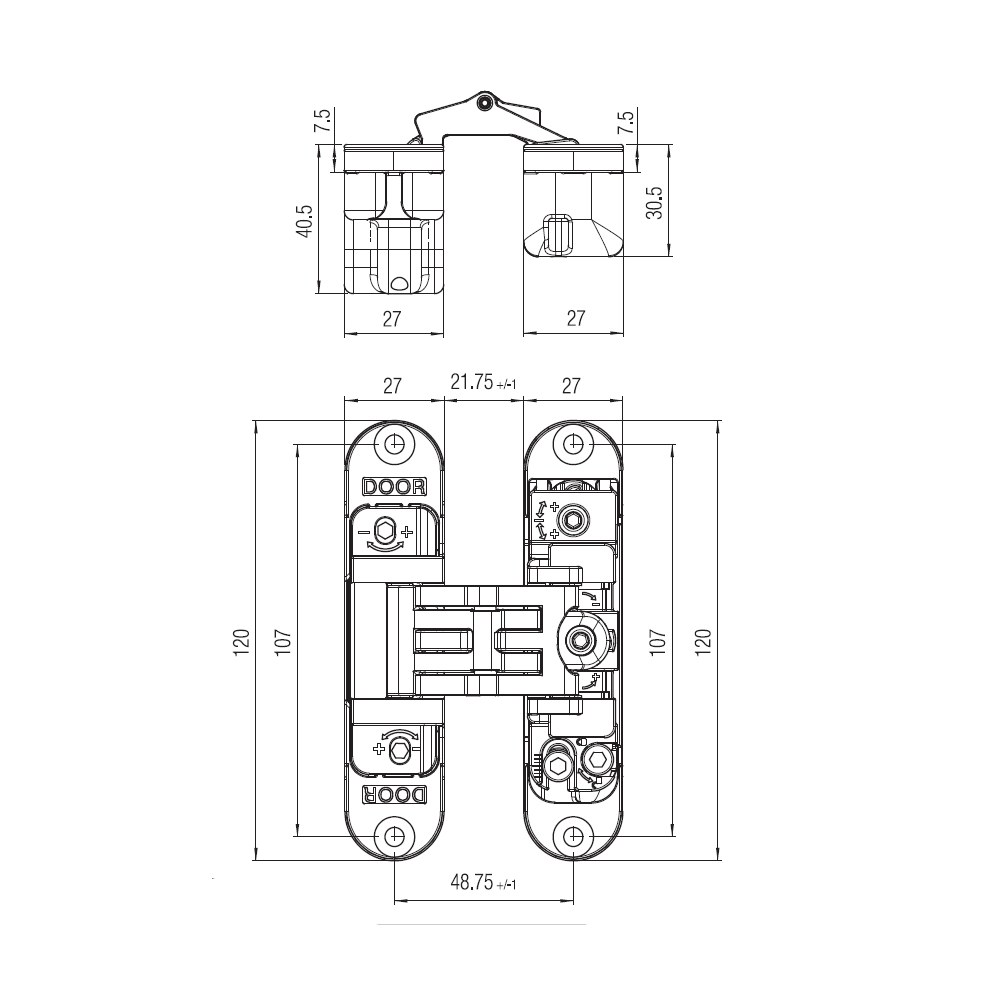

Minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm, a w skrzydle drzwiowym 40 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm. Należy zauważyć, że szczelina pomiędzy skrzydłem instalowanych drzwi, a podłogą musi wynosić co najmniej 6 mm.
Regulacja 3D
- Regulacja pozioma: +3 /- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Marka
Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.
Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
Pliki do pobrania
- Instrukcje montażu
- K2700 KUBICA 27 instrukcja montażu.pdf
Rozmiar pliku: 3 MB
- K2700 KUBICA 27 regulacja zawiasów.pdf
Rozmiar pliku: 238 KB
-
- Pliki CAD
- K2700 1.dxf
Rozmiar pliku: 3 MB
- K2700 2.dxf
Rozmiar pliku: 760 KB
- K2700 3.dxf
Rozmiar pliku: 3 MB
- K2700 4.dxf
Rozmiar pliku: 604 KB
- K2700 5.dxf
Rozmiar pliku: 144 KB
-
