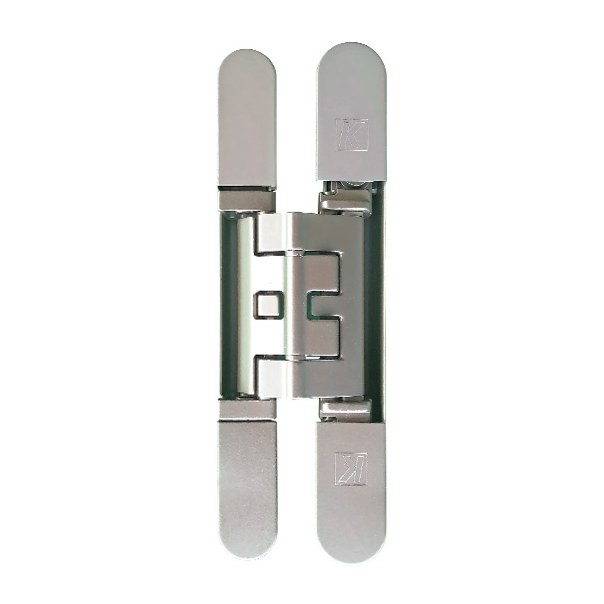

ZAWIAS WPUSZCZANY KUBICA K2460 CHROMOWANY MATOWY
Dostępny
Parametry techniczne
Wykończenie: | Chromowane matowe |
Materiał: | Stal / Znal |
Do drzwi: | Przeciwpożarowych |
Nośność dla 2 zawiasów (kg): | 60 |
Minimalna grubość drzwi (mm): | 25 |
Cechy szczególne: | 5 osi obrotu, Do drzwi z odwróconą przylgą, FullHD |
Regulacja 3D: | Tak |
Rodzaj drzwi: | Z przylgą |
Materiał drzwi: | Drewniane |
Wersje produktu
Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
Chromowane matowe | Stal / Znal | 25 | Dostępny | 162,40 zł / szt. VAT 23% | ||
Lakierowane na biało | Stal / Znal | 25 | Dostępny | 162,40 zł / szt. VAT 23% | ||
Brązowione | Stal / Znal | 25 | Na zamówienie 5-8 tyg | 167,14 zł / szt. VAT 23% | ||
Lakierowane na czarno | Stal / Znal | 25 | Dostępny | 167,14 zł / szt. VAT 23% | ||
Niklowane matowe | Stal / Znal | 25 | Na zamówienie 5-8 tyg | 185,69 zł / szt. VAT 23% | ||
Pozłacane | Stal / Znal | 25 | Na zamówienie 5-8 tyg | 190,50 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych z odwróconą przylgą.
Zawias hybrydowy pięcioosiowy
Model KUBICA K2460 Hybrid został wykonany z wytrzymałego stopu znalu i stali HSLA. Jest odpowiedni do zastosowania na skrzydłach o minimalnej grubości 25 mm. Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Jego kąt otwarcia wynosi 180°.
Dokumenty techniczne i badania
Model KUBICA K2460 Hybrid został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdzają raporty z testów przeprowadzonych w niemieckim instytucie badawczym ift Rosenheim.
Wykończenie
Prezentowany model jest dostępny w wykończeniu chromowanym matowym.
Nośność
KUBICA K2460 Hybrid - 60 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zastosowanie
Zawiasy KUBICA K2460 Hybrid mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w drzwiach z odwróconą przylgą, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Regulacja 3D
- Regulacja pozioma: +/-3 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1,5 mm
Głębokość frezowania
Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 25 mm.
Przyrządy montażowe
W celu zamontowania zawiasów w prawidłowy sposób najlepiej jest skorzystać z dedykowanych przyrządów montażowych, a następnie odpowiednio wyregulować położenie zawiasów we wszystkich trzech płaszczyznach.
Prawidłowe osadzenie zawiasów
Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.
Akcesoria dodatkowe
Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu, umożliwiający precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.
Akcesoria montażowe
Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do precyzyjnego frezowania otworów w skrzydle i ościeżnicy.
Parametry techniczne frezu
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Marka
Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.
Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
Pliki do pobrania
- Instrukcje montażu
- K2460 Kubica Hybrid instrukcja montażu.pdf
Rozmiar pliku: 2 MB
- K2460 KUBICA Hybrid regulacja zawiasów.pdf
Rozmiar pliku: 216 KB
-
- Certyfikaty
- K2460 Kubica Hybrid certyfikat IFT.pdf
Rozmiar pliku: 133 KB
- K2460 Kubica Hybrid certyfikat zgodności UL.pdf
Rozmiar pliku: 1 MB
- K2460 Kubica Hybrid raport z badań CSI.pdf
Rozmiar pliku: 87 KB
-
- Pliki CAD
- K2460 1.dxf
Rozmiar pliku: 5 MB
- K2460 2.dxf
Rozmiar pliku: 525 KB
- K2460 3.dxf
Rozmiar pliku: 6 MB
- K2460 4.dxf
Rozmiar pliku: 505 KB
-
