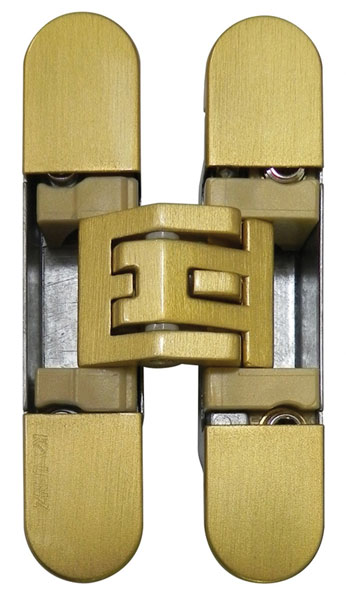

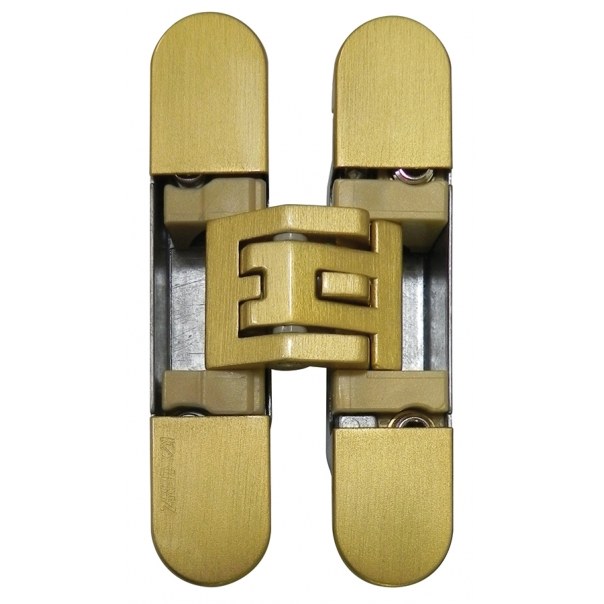

ZAWIAS WPUSZCZANY KUBI CENTER POZŁACANY MATOWY

Na zamówienie

5-8 tygodni
K 6400 OS
18 szt.
18 szt.
117,23 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Koblenz
Wykończenie: Pozłacane matowe
Materiał: Znal / POM C
Nośność dla 2 zawiasów (kg): 30
Nośność dla 3 zawiasów (kg): 45
Minimalna grubość drzwi (mm): 30
Cechy szczególne: 5 osi obrotu, Do paneli meblowych
Regulacja 3D: Tak
Rodzaj drzwi: Bez przylgi
Materiał drzwi: Drewniane
Pobierz stronę w PDF

Wersje produktu

Produkt Wykończenie: Materiał: Minimalna grubość drzwi (mm): Dostępność Cena
ZAWIAS WPUSZCZANY KUBI CENTER POZŁACANY MATOWY K 6400 OS
Pozłacane matowe Znal / POM C 30

Na zamówienie

5-8 tyg
117,23 zł / szt.
VAT 23%
ZAWIAS WPUSZCZANY KUBI CENTER CHROMOWANY MATOWY K 6400 CS
Chromowane matowe Znal / POM C 30

Dostępny

99,27 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Odpowiedni także do drzwi meblowych.

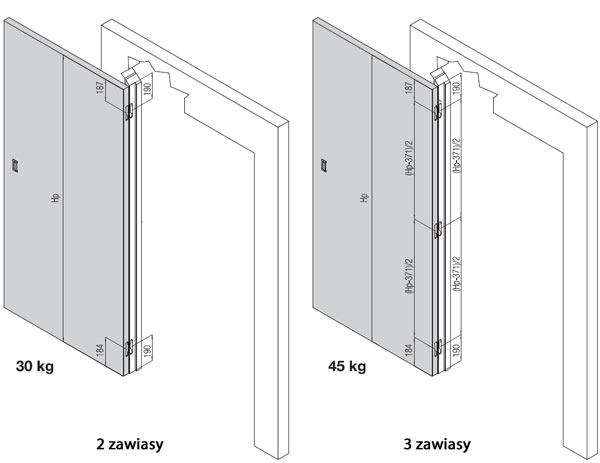

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

KUBICA Kubicenter K6400 - 30 kg (max) - 2 zawiasy

KUBICA Kubicenter K6400 - 45 kg (max) - 3 zawiasy

Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.

Zawiasy wpuszczane K6400 - tabela nosnosci - 2 zawiasy

Zawiasy wpuszczane K6400 - tabela nosnosci - 3 zawiasy

Zawiasy KUBICA Kubicenter K6400 mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej oraz w drzwiach meblowych.

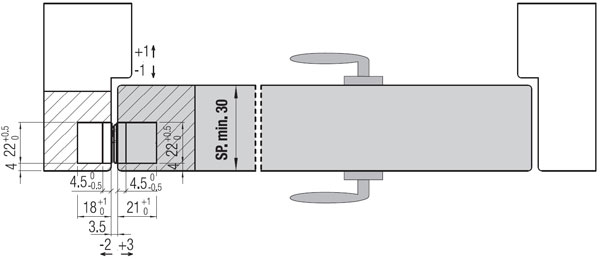

Montaż

Minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 18 mm.

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.

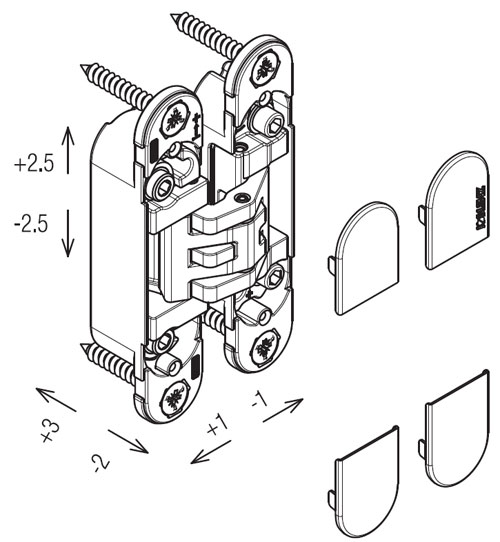

Użytkowanie - regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.

  • Regulacja pozioma: +3 / -2 mm
  • Regulacja pionowa: +/- 2,5 mm
  • Regulacja głębokości: +/- 1 mm

Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego



Marka

Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.

Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
