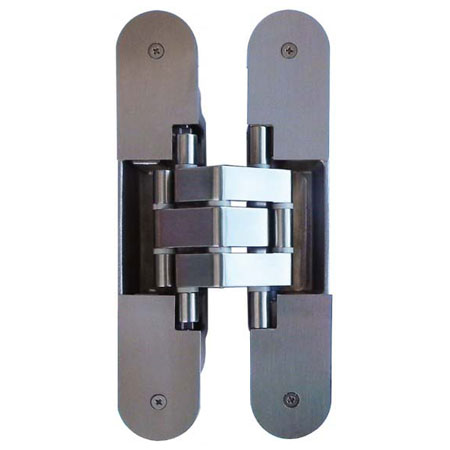

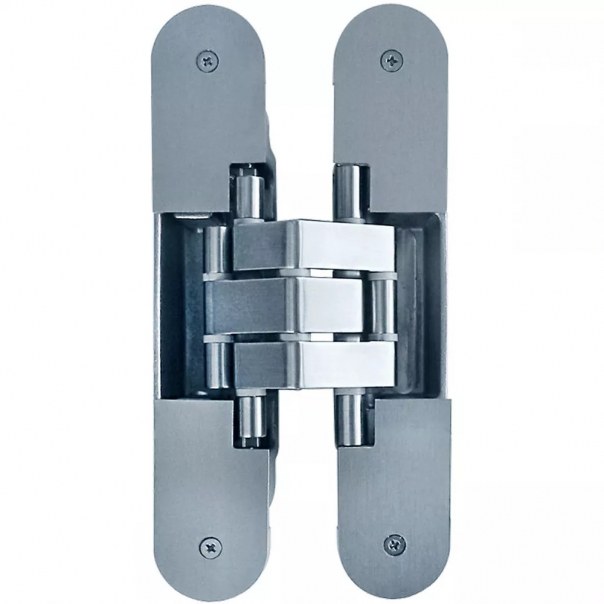

ZAWIAS WPUSZCZANY KINOX K7316 3-D STAL NIERDZEWNA
Dostępny
Parametry techniczne
| Wykończenie: | Kolor stali nierdzewnej |
| Materiał: | Stal nierdzewna AISI 316 |
| Do drzwi: | Antywłamaniowych, Przeciwpożarowych |
| Nośność dla 2 zawiasów (kg): | 120 |
| Nośność dla 3 zawiasów (kg): | 140 |
| Minimalna grubość drzwi (mm): | 38 |
| Cechy szczególne: | 7 osi obrotu |
| Regulacja 3D: | Tak |
| Rodzaj drzwi: | Bez przylgi |
| Materiał drzwi: | Drewniane |
Wersje produktu
| Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
 | Kolor stali nierdzewnej | Stal nierdzewna AISI 316 | 38 | Dostępny | 1 145,38 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do ciężkich drzwi drewnianych bezprzylgowych, również przeciwwłamaniowych zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Zawias został w całości wykonany ze stali nierdzewnej AISI 316. Dzięki zwiększonej odporności na działanie wody i wilgoć stanowi idealne rozwiązanie w drzwiach znajdujących się na zewnątrz budynków w miejscach o szczególnie zmiennym i surowym klimacie jak np. strefy nadmorskie, obszary położone wysoko w górach itp.

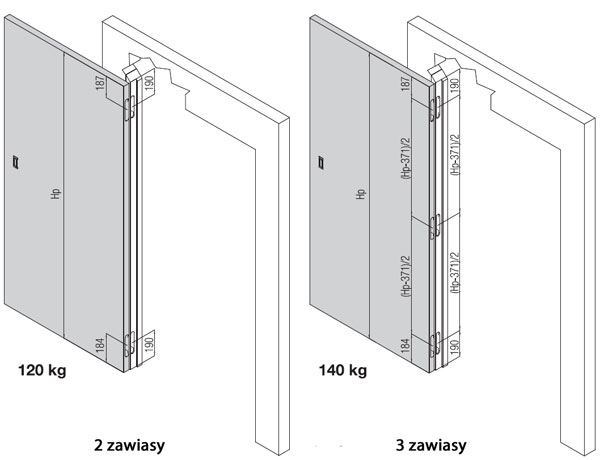

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KuBi7 KINOX K7316 (120 kg) - 2 zawiasy
KuBi7 KINOX K7316 (140 kg) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy KuBi7 KINOX K7316 mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do ciężkich bezprzylgowych drzwi drewnianych, w tym także do drzwi przeciwwłamaniowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane KuBi7 KINOX K7316 posiadają Raport z badań wg EAD 020001-01-0405:2017 czego potwierdzeniem jest dokument opublikowany przez instytut ift Rosenheim. Odporność ogniową tego modelu potwierdzają certyfikaty UL, Applus laboratories (LGAI) oraz ift Rosenheim.
Montaż

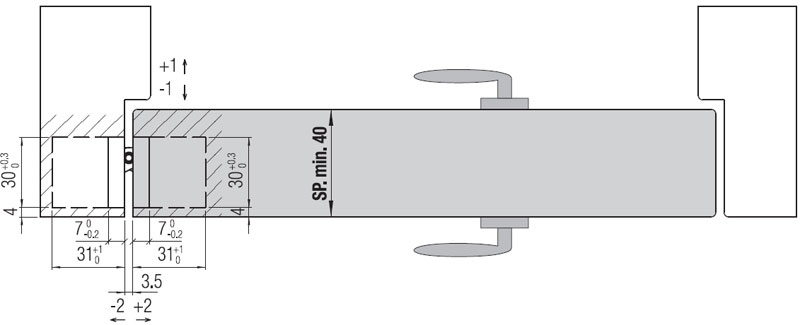

Minimalna głębokość frezowania w ościeżnicy i skrzydle niezbędna do zamontowania zawiasów wynosi 31 mm.

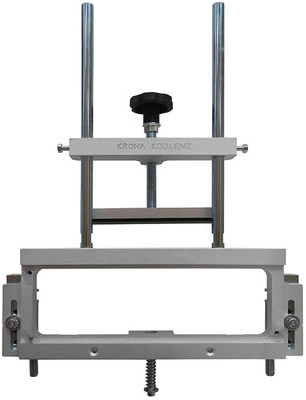

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.

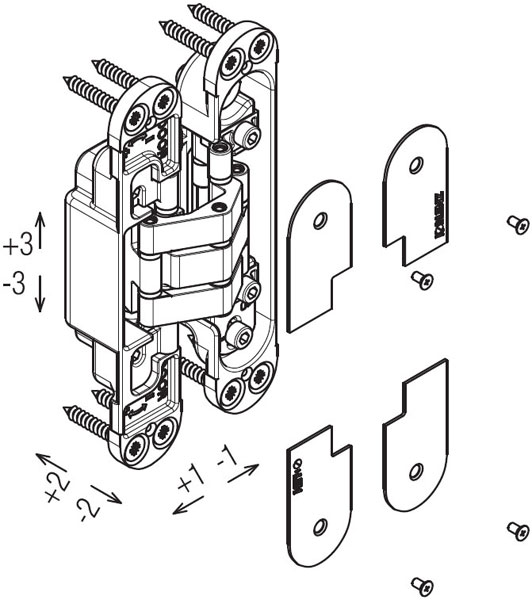

Użytkowanie - regulacja 3D
- Regulacja pozioma: +/- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Marka
Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.
Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
Pliki do pobrania
- Instrukcje montażu
- K7316 KUBI7 KINOX instrukcja montażu.pdf
Rozmiar pliku: 3 MB
- K7316 KUBI7 KINOX regulacja zawiasów.pdf
Rozmiar pliku: 339 KB
-
- Certyfikaty
- K7316 KINOX certyfikat EoP IFT.pdf
Rozmiar pliku: 138 KB
- K7316 KINOX certyfikat zgodności UL.pdf
Rozmiar pliku: 1 MB
- K7316 KINOX raport IFT.pdf
Rozmiar pliku: 242 KB
- K7316 KINOX raport LGAI.pdf
Rozmiar pliku: 1 MB
-
- Pliki CAD
- K7316 1.dxf
Rozmiar pliku: 1 MB
- K7316 2.dxf
Rozmiar pliku: 263 KB
- K7316 3.dxf
Rozmiar pliku: 3 MB
- K7316 4.dxf
Rozmiar pliku: 471 KB
-
