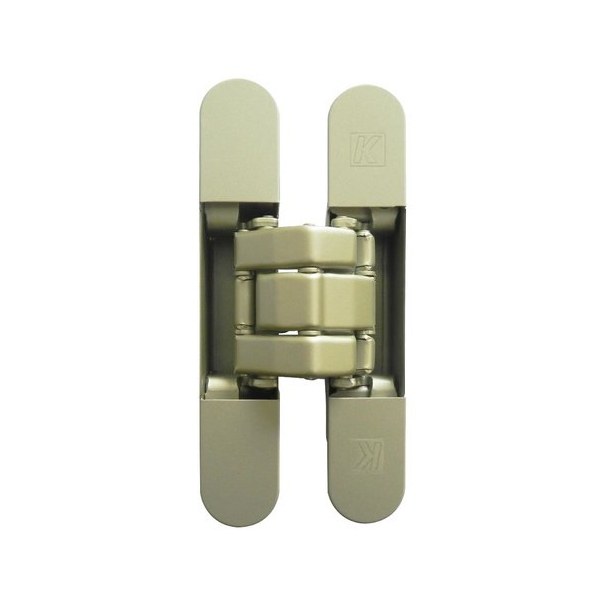

ZAWIAS WPUSZCZANY KARAKTER K8080 [80KG] NIKLOWANY MATOWY
Na zamówienie
5-8 tygodni
Parametry techniczne
Wykończenie: | Niklowane matowe |
Materiał: | Stal |
Do drzwi: | Przeciwpożarowych |
Nośność dla 2 zawiasów (kg): | 80 |
Nośność dla 3 zawiasów (kg): | 100 |
Minimalna grubość drzwi (mm): | 36 |
Cechy szczególne: | 7 osi obrotu, FullHD |
Regulacja 3D: | Tak |
Rodzaj drzwi: | Bez przylgi |
Materiał drzwi: | Drewniane |
Wersje produktu
Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
Niklowane matowe | Stal | 36 | Na zamówienie 5-8 tyg | 145,71 zł / szt. VAT 23% | ||
Lakierowane na biało | Stal | 36 | Dostępny | 145,71 zł / szt. VAT 23% | ||
Brązowione | Stal | 36 | Na zamówienie 5-8 tyg | 188,28 zł / szt. VAT 23% | ||
Chromowane błyszczące | Stal | 36 | Na zamówienie 5-8 tyg | 243,75 zł / szt. VAT 23% | ||
Chromowane matowe | Stal | 36 | Dostępny | 145,71 zł / szt. VAT 23% | ||
Lakierowane na czarno | Stal | 36 | Dostępny | 145,71 zł / szt. VAT 23% | ||
Mosiądzowane lakierowane | Stal | 36 | Na zamówienie 5-8 tyg | 243,75 zł / szt. VAT 23% | ||
Mosiężne | Stal | 36 | Na zamówienie 5-8 tyg | 270,81 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych, bezprzylgowych o minimalnej grubości skrzydła 40 mm. Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu.
Dokumenty techniczne i badania
Model Atomika Karakter (K8080) został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz.
Odporność ogniowa
Ponadto zawias został przebadany na 60 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Potwierdza to certyfikat włoskiego instytutu badawczego CSI.
Wykończenie
Prezentowany model zawiasu jest dostępny w wykończeniu niklowanym matowym.
Nośność
K8080 Atomika Karakter - 80 kg (max) - 2 zawiasy
K8080 Atomika Karakter - 100 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zastosowanie
Zawiasy wpuszczane Atomika Karakter (K8080) mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do ciężkich bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Regulacja 3D
Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.
- Regulacja w poziomie: +3/-2 mm;
- regulacja w pionie: +3/-3 mm;
- regulacja głębokości: +1/-1 mm.
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Innowacyjna technologia
Atomika to rewolucyjny model zawiasu wyróżniający się swoją konstrukcją, zastosowanym materiałem, technologią produkcji oraz funkcjonalnością. Projekt zawiasu został stworzony w oparciu o analizę FEM (Fine Elements Method). Dzięki jej wykorzystaniu możliwe było ustalenie wytrzymałości poszczególnych elementów zawiasu, dokonanie oceny rozkładu ciężaru i napięcia oraz wyeliminowanie słabych punktów.
Stal konstrukcyjna niskostopowa (HSLA)
Cały zawias został wykonany z niskostopowej stali o wysokiej wytrzymałości. Dzięki temu Atomika posiada zwiększoną odporność na działanie wysokich i niskich temperatur, ognia oraz na korozję. Dodatkowo stop HSLA, z którego wyprodukowano zawias cechuje ponad dwukrotnie większa wytrzymałość na rozciąganie od znalu, a także mniejsza niż w przypadku stali węglowej podatność na odkształcenia mechaniczne.
Przyjazny dla środowiska proces produkcji
Zawiasy Atomika wytwarzane są w całości na terenie Włoch przy zastosowaniu przyjaznego dla środowiska procesu produkcji, gdyż metodę odlewania na gorąco, zastąpiono metodą formowania na zimno. Wyklucza to konieczność stosowania przez producenta systemów filtrujących i nie powoduje emisji szkodliwych gazów do atmosfery.
Akcesoria dodatkowe
Aluminiowy przyrząd montażowy
Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu zawiasów Atomika Karakter (K8080). Umożliwia on precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.
Płytki i szablony montażowe
Dodatkowo do wyboru są również dedykowane płytki montażowe, szablony przeznaczone do frezowania otworów montażowych pod zawiasy oraz specjalna kieszeń do instalacji modelu Atomika Karakter (K8080).
Parametry techniczne frezu
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Marka
Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.
Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
Pliki do pobrania
- Instrukcje montażu
- K8080 ATOMIKA KARAKTER instrukcja montażu.pdf
Rozmiar pliku: 1 MB
- K8080 ATOMIKA KARAKTER regulacja zawiasów.pdf
Rozmiar pliku: 245 KB
-
- Certyfikaty
- K8080 Atomika certyfikat IFT.pdf
Rozmiar pliku: 408 KB
- K8080 Atomika certyfikat zgodności UL.pdf
Rozmiar pliku: 453 KB
- K8080 Atomika deklaracja DoP.pdf
Rozmiar pliku: 116 KB
- K8080 Atomika raport LGAI.pdf
Rozmiar pliku: 1 MB
-
- Pliki CAD
- K8080 1.dxf
Rozmiar pliku: 1 MB
- K8080 2.dxf
Rozmiar pliku: 723 KB
- K8080 3.dxf
Rozmiar pliku: 5 MB
- K8080 4.dxf
Rozmiar pliku: 340 KB
-
