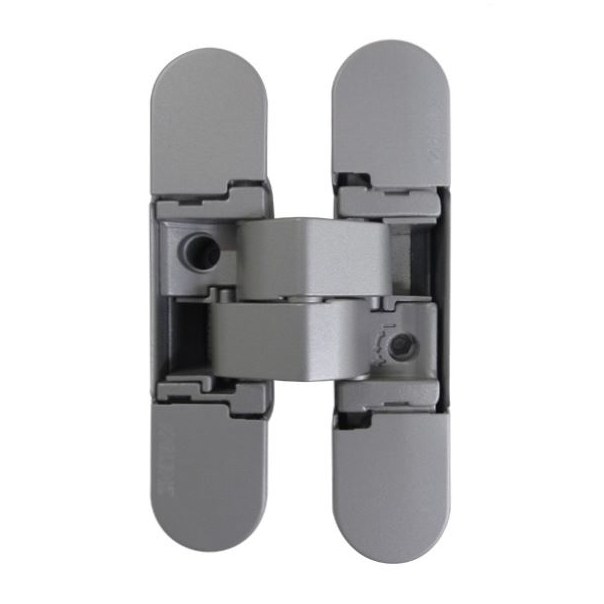

ZAWIAS WPUSZCZANY K1060 CHROMOWANY MATOWY

Dostępny

K 1060 CS
30 szt.
30 szt.
72,90 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Koblenz
Wykończenie: Chromowane matowe
Materiał: Stal / Znal
Nośność dla 2 zawiasów (kg): 60
Minimalna grubość drzwi (mm): 34
Cechy szczególne: 5 osi obrotu, FullHD
Regulacja 3D: Tak
Rodzaj drzwi: Bez przylgi
Materiał drzwi: Drewniane

Wersje produktu

Produkt Wykończenie: Materiał: Minimalna grubość drzwi (mm): Dostępność Cena
Chromowane matowe Stal / Znal 34

Dostępny

72,90 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych.

Odpowiedni do skrzydeł o minimalnej grubości 32 mm. Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Kąt otwarcia zawiasu wynosi 180°.

Nowoczesny zawias hybrydowy w wykończeniu Full HD

Określany mianem hybrydowego, gdyż został wykonany z różnych materiałów.

Posiada stalowy korpus, a jego ramiona oraz wewnętrzne elementy konstrukcyjne wykonane zostały ze znalu. Prezentowany model jest dostępny w wykończeniu chromowanym matowym Full HD.

Oznacza to wykończenie wykonane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor. Estetyczny, a zarazem atrakcyjny wygląd zawiasu sprawia, że stanowi on znakomite uzupełnienie każdych eleganckich drzwi, a nawet samego wnętrza.

Nośność

K1060 Kombi Hybrid - 60 kg (max) - 2 zawiasy

Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.

Zawiasy wpuszczane KOMBI Hybrid K1060 - tabela nosnosci

Zastosowanie

Zawiasy wpuszczane K1060 Kombi Hybrid mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.

Regulacja 3D

W celu wykonania regulacji należy postępować zgodnie ze wskazówkami zamieszczonymi na filmie instruktażowym. Zakres regulacji w poszczególnych płaszczyznach:

  • Regulacja pozioma: +3/- 1,5 mm
  • Regulacja pionowa: +/- 2,5 mm
  • Regulacja głębokości: +/- 1 mm

Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.



Głębokość frezowania

Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 21 mm.

Prawidłowe osadzenie zawiasów

Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.

Akcesoria dodatkowe

Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu zawiasów Kombi Hybrid (K1060). Umożliwia on precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.

Akcesoria montażowe

Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do frezowania otworów montażowych pod zawiasy.

Parametry techniczne frezu

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
