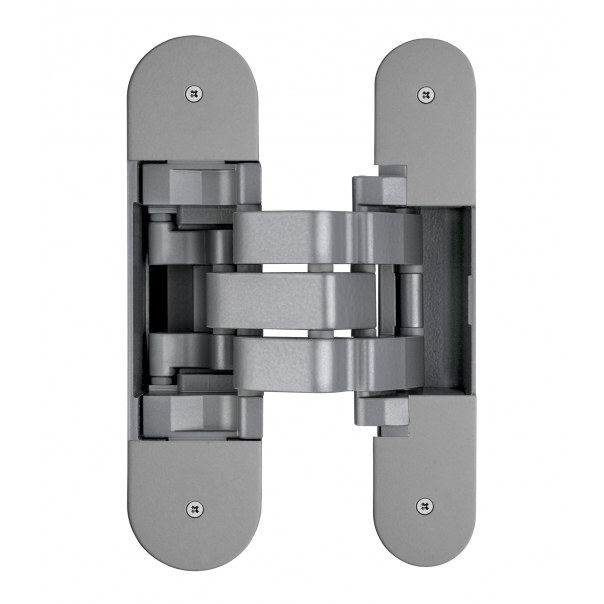

ZAWIAS WPUSZCZANY INVISACTA 570 3-D 60 KG (4 NASADKI PRZYKRĘCANE) NIKLOWANY MATOWY

Na zamówienie

5-8 tygodni
IN570130VN03
1 szt.
12 szt.
2 7 3 0 1 4 0 10
184,38 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Otlav
Wykończenie: VN - Niklowane matowe
Materiał: Aluminium / Znal
Nośność dla 2 zawiasów (kg): 60
Minimalna grubość drzwi (mm): 40
Cechy szczególne: 7 osi obrotu
Regulacja 3D: Tak
Rodzaj drzwi: Bez przylgi
Materiał drzwi: Drewniane
Pobierz stronę w PDF

Wersje produktu

Produkt Wykończenie: Materiał: Minimalna grubość drzwi (mm): Dostępność Cena
ZAWIAS WPUSZCZANY INVISACTA 570 3-D 60 KG (4 NASADKI PRZYKRĘCANE) NIKLOWANY MATOWY IN570130VN03
VN - Niklowane matowe Aluminium / Znal 40

Na zamówienie

5-8 tyg
184,38 zł / szt.
VAT 23%
ZAWIAS WPUSZCZANY INVISACTA 570 3-D 60 KG (4 NASADKI PRZYKRĘCANE) LAKIEROWANY NA CZARNO IN5701309N03
9N - lakierowane na czarno RAL 9005 Aluminium / Znal 40

Na zamówienie

5-8 tyg
194,94 zł / szt.
VAT 23%
ZAWIAS WPUSZCZANY INVISACTA 570 3-D 60 KG (4 NASADKI PRZYKRĘCANE) CHROMOWANY MATOWY IN570130V703
V7 - Satynowane srebrne Aluminium / Znal 40

Dostępny

169,58 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z regulacją 3D. Jest dedykowany do drzwi bezprzylgowych drewnianych / aluminiowych zamontowanych na ościeżnicy drewnianej / aluminiowej z opaską. Jego trwałość została przebadana w teście obejmującym 200 000 cykli pracy. Siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność. Dodatkowo dzięki zastosowaniu nylonowych tulei o zwiększonej odporności na tarcie, łożyska zawiasu nie stykają się ze sobą podczas jego pracy. Zawias jest dostarczany w zestawie wraz z czterema przykręcanymi nasadkami.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

Poniższa tabela informuje o tym, ile zawiasów Invisacta 570 należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.

Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.

Grubość skrzydła

Zaprezentowane poniżej rysunki techniczne obrazują sposób montażu zawiasu w skrzydłach drzwiowych o grubości 40 mm, 44 mm oraz 50-60 mm.

Uniwersalność skrzydła

Modele Invisacta 570 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.

Dokumenty techniczne

Model Invisacta 570 posiada Deklarację Zgodności opracowaną przez producenta markę Otlav we współpracy z instytutem T2i.

Montaż - głębokość frezowania

Poniższe grafiki prezentują prawidłowe wymiary frezowania w skrzydle i ościeznicy. Głębokość frezowania w ościeżnicy wynosi 31 mm, a w skrzydle drzwiowym 53 mm.

Użytkowanie - regulacja 3D

Regulacja zawiasu w trzech płaszczyznach (poziomej / pionowej / głębokości) jest wykonywana za pomocą zwykłego klucza imbusowego.

  • Regulacja pozioma (mechaniczna): +/- 1,5 mm
  • Regulacja pionowa (manualna): +/- 2 mm
  • Regulacja głębokości (manualna): +/- 1 mm

Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.

Marka

Otlav to włoska marka specjalizująca się w produkcji zawiasów do drzwi i do okien od ponad 50 lat. Produkcja odbywa się w jednej z najnowocześniejszych fabryk w Europie, a najważniejszymi cechami produkowanych zawiasów są ich wysoka jakość i funkcjonalność. Najwyższe standardy, którymi kieruje się Otlav dotyczą nie tylko samych produktów, ale także całej działalności firmy, szacunku dla pracowników oraz środowiska naturalnego.
