ZAWIAS WPUSZCZANY INVISACTA 570 3-D 60 KG (4 NASADKI PRZYKRĘCANE) CHROMOWANY MATOWY
Dostępny
Parametry techniczne
Wykończenie: | V7 - Satynowane srebrne |
Materiał: | Aluminium / Znal |
Nośność dla 2 zawiasów (kg): | 60 |
Minimalna grubość drzwi (mm): | 40 |
Cechy szczególne: | 7 osi obrotu |
Regulacja 3D: | Tak |
Rodzaj drzwi: | Bez przylgi |
Materiał drzwi: | Drewniane |
Wersje produktu
Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
![]() | V7 - Satynowane srebrne | Aluminium / Znal | 40 | Dostępny | 169,58 zł / szt. VAT 23% | |
![]() | 9N - lakierowane na czarno RAL 9005 | Aluminium / Znal | 40 | Na zamówienie 5-8 tyg | 194,94 zł / szt. VAT 23% | |
![]() | VN - Niklowane matowe | Aluminium / Znal | 40 | Na zamówienie 5-8 tyg | 184,38 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Mechanizm zawiasu został wykonany z aluminium, a obudowa ze znalu.
Zastosowanie
Model Invisacta 570 dedykowany jest do drzwi drewnianych z grubą opaską.
Odpowiedni do skrzydeł o grubości 40 / 44 mm. Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu.
Kąt otwarcia zawiasu wynosi 180°.
Wykończenie

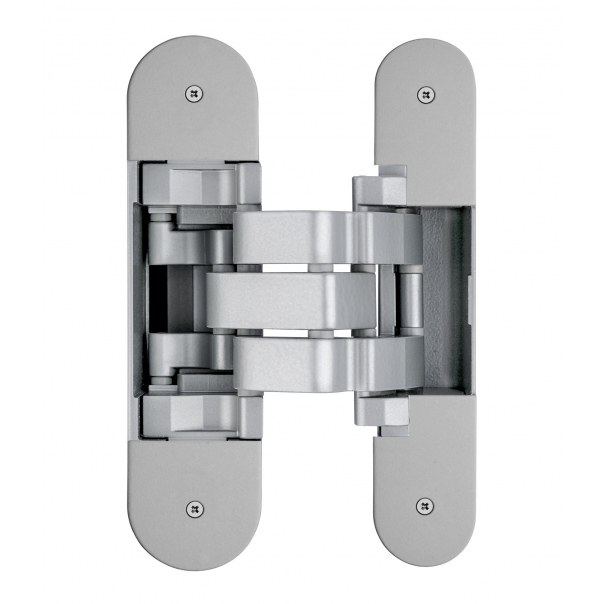

Prezentowany model jest dostępny w wykończeniu chromowanym matowym. Zawias jest dostarczany wraz z czterema dedykowanymi przykręcanymi nasadkami, których kolorystyka odpowiada wykończeniu zawiasu.
![](/upload/getfile/376757269/IN570AV7_1.jpg)
Ilość zawiasów
Poniższa tabela informuje o tym, ile zawiasów Invisacta 570 należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
Umiejscowienie zawiasów
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Regulacja 3D
- Regulacja pozioma (mechaniczna): +/- 1,5 mm
- Regulacja pionowa (manualna): +/- 2 mm
- Regulacja głębokości (manualna): +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
![](/upload/getfile/120444116/in570_reg.jpg)
Uniwersalność skrzydła
![](/upload/getfile/624164803/uniwersalnosc.jpg)
Zawiasy odpowiednie do drzwi lewych / prawych
Zawiasy Invisacta 570 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych.
Są odpowiednie do zastosowania zarówno w drzwiach znajdujących się w domach i mieszkaniach, jak i w drzwiach w obiektach użyteczności publicznej takich jak: biura, urzędy, obiekty noclegowe itp.
Symetryczny montaż zawiasów na skrzydle
Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.
Głębokość frezowania
Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 31 mm.

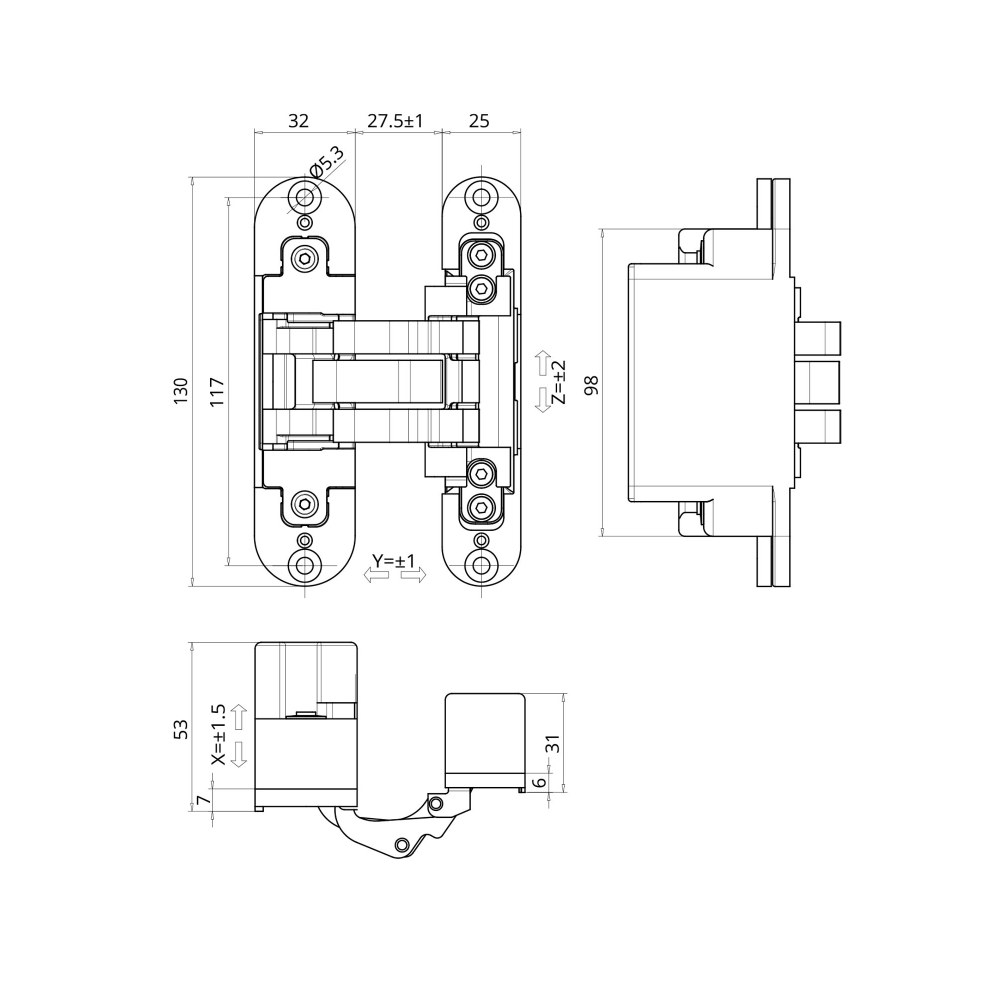

Zaprezentowane obok rysunki techniczne obrazują sposób montażu zawiasu w skrzydłach drzwiowych o grubości 40 / 44 mm.
Przyrząd montażowy
Na osobne zamówienie można zaopatrzyć się w specjalne przyrządy do montażu (aluminiowy oraz wykonany z nylonu), umożliwiające precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.
Prawidłowe osadzenie zawiasów
Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, nawet tych intensywnie użytkowanych.
![](/upload/getfile/313452143/in570_frez.jpg)
Marka
![](/upload/getfile/530357899/otlav-logo_2.png)
Otlav to uznana europejska marka specjalizująca się w produkcji zawiasów do drzwi i do okien od ponad 50 lat. Produkcja odbywa się w jednej z najnowocześniejszych fabryk w Europie, a najważniejszymi cechami produkowanych zawiasów są ich wysoka jakość oraz funkcjonalność. Najwyższe standardy, którymi kieruje się Otlav dotyczą nie tylko samych produktów, ale także całej działalności firmy, szacunku dla pracowników oraz środowiska naturalnego.
