ZAWIAS WPUSZCZANY INVISACTA 310 3-D 120 KG (4 NASADKI) CHROMOWANY BŁYSZCZĄCY
Na zamówienie
5-8 tygodni
Parametry techniczne
Wykończenie: | VD - Chromowane błyszczące |
Materiał: | Aluminium / Znal |
Do drzwi: | Antywłamaniowych, Przeciwpożarowych |
Nośność dla 2 zawiasów (kg): | 120 |
Minimalna grubość drzwi (mm): | 40 |
Cechy szczególne: | 7 osi obrotu |
Regulacja 3D: | Tak |
Rodzaj drzwi: | Bez przylgi |
Materiał drzwi: | Drewniane |
Wersje produktu
Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
![]() | VD - Chromowane błyszczące | Aluminium / Znal | 40 | Na zamówienie 5-8 tyg | 435,26 zł / szt. VAT 23% | |
![]() | 9N - lakierowane na czarno RAL 9005 | Aluminium / Znal | 40 | Dostępny | 339,16 zł / szt. VAT 23% | |
![]() | V7 - Satynowane srebrne | Aluminium / Znal | 40 | Dostępny | 313,72 zł / szt. VAT 23% | |
![]() | VN - Niklowane matowe | Aluminium / Znal | 40 | Na zamówienie 5-8 tyg | 313,72 zł / szt. VAT 23% | |
![]() | V0 - Pozłacane | Aluminium / Znal | 40 | Na zamówienie 5-8 tyg | 435,26 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Mechanizm zawiasu został wykonany z aluminium, a obudowa ze znalu. Zawias jest dostarczany wraz z czterema dedykowanymi nasadkami.
Zastosowanie
Model Invisacta 310 jest dedykowany do ciężkich drzwi drewnianych, bezprzylgowych o minimalnej grubości skrzydła 40 mm. Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu.
Dokumenty techniczne i badania
Model Invisacta 310 został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę OTLAV oraz certyfikat Stałości Właściwości Użytkowych wydany przez uznany niemiecki instytut ift Rosenheim.
Odporność ogniowa
Ponadto zawias został przebadany na 90 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych.

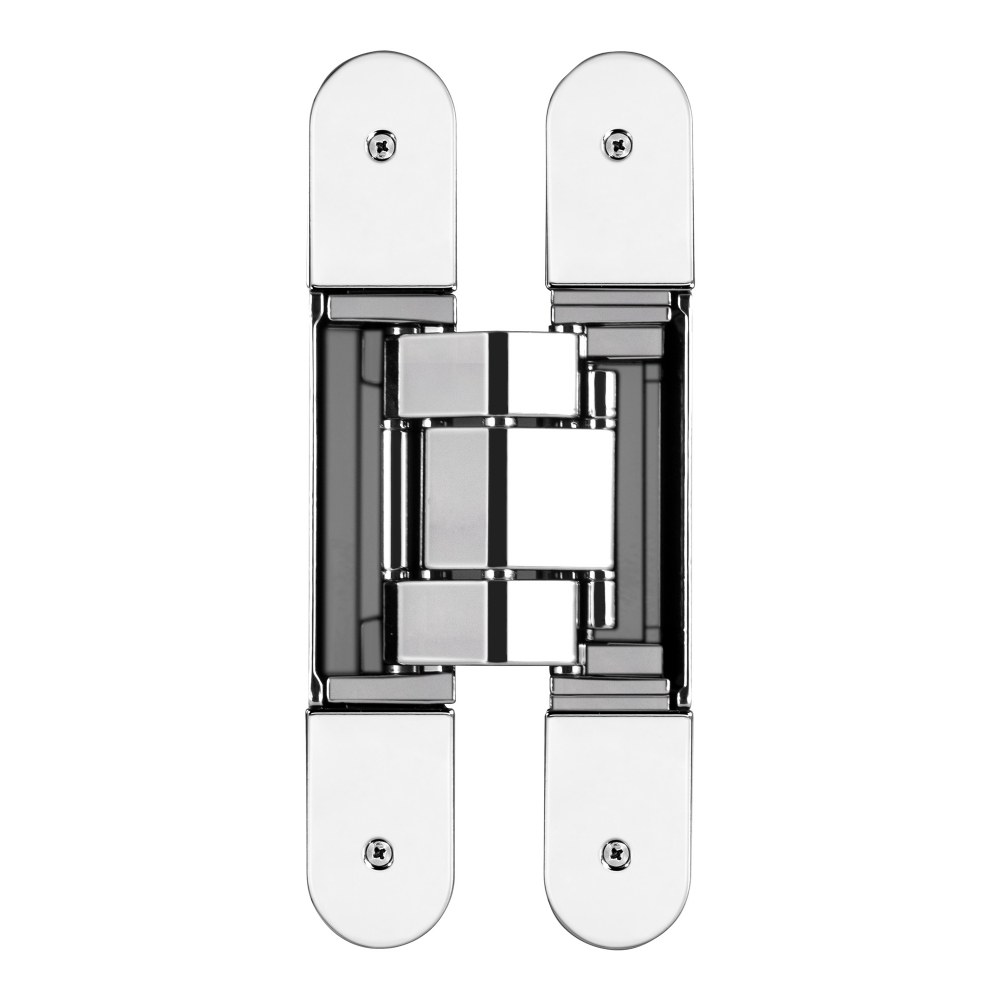

Wykończenie
Prezentowany model jest dostępny w wykończeniu chromowanym błyszczącym.
![](/upload/getfile/153082956/IN310AVD_1.jpg)
Ilość zawiasów
Poniższa tabela informuje o tym, ile zawiasów Invisacta 310 należy zastosować na skrzydle o wadze do 120 kg w zależności od jego wysokości i szerokości.
Umiejscowienie zawiasów
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Regulacja 3D
- Regulacja pozioma (mechaniczna): +/- 2 mm
- Regulacja pionowa (manualna): +/- 3 mm
- Regulacja głębokości (manualna): +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
![](/upload/getfile/450206171/in310_reg.jpg)
Uniwersalność skrzydła
![](/upload/getfile/624164803/uniwersalnosc.jpg)
Zawiasy odpowiednie do drzwi lewych / prawych
Zawiasy Invisacta 310 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych.
Są odpowiednie do zastosowania zarówno w drzwiach znajdujących się w domach i mieszkaniach, jak i w drzwiach w obiektach użyteczności publicznej takich jak: biura, urzędy, obiekty noclegowe itp.
Symetryczny montaż zawiasów na skrzydle
Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.

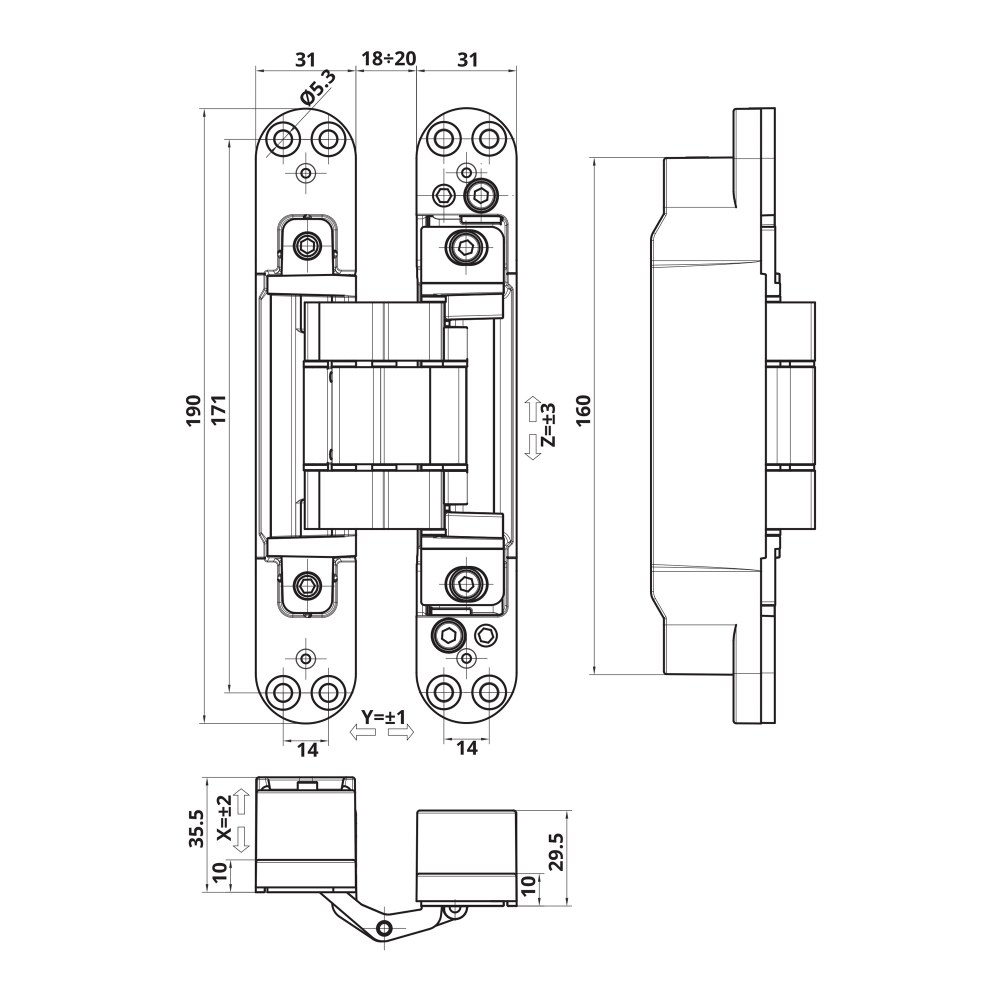

Głębokość frezowania
Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm, a głębokość frezowania w skrzydle 35,5 mm, tak jak zaprezentowano to na zamieszczonych obok rysunkach technicznych.
Średnica frezu i prowadzenia
Przy wykonywaniu otworów rekomendowane jest zastosowanie frezu o średnicy 16 mm oraz prowadzenia frezu o średnicy 27 mm.
Prawidłowe osadzenie zawiasów
Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, nawet tych intensywnie użytkowanych.
![](/upload/getfile/546042597/in310_frezowanie.jpg)
Marka
![](/upload/getfile/567028477/otlav-logo_2.png)
Otlav to uznana europejska marka specjalizująca się w produkcji zawiasów do drzwi i do okien od ponad 50 lat. Produkcja odbywa się w jednej z najnowocześniejszych fabryk w Europie, a najważniejszymi cechami produkowanych zawiasów są ich wysoka jakość oraz funkcjonalność. Najwyższe standardy, którymi kieruje się Otlav dotyczą nie tylko samych produktów, ale także całej działalności firmy, szacunku dla pracowników oraz środowiska naturalnego.
