Produkt do wycofania lub wycofany ze sprzedaży. Przejdź do nowej wersji produktu.

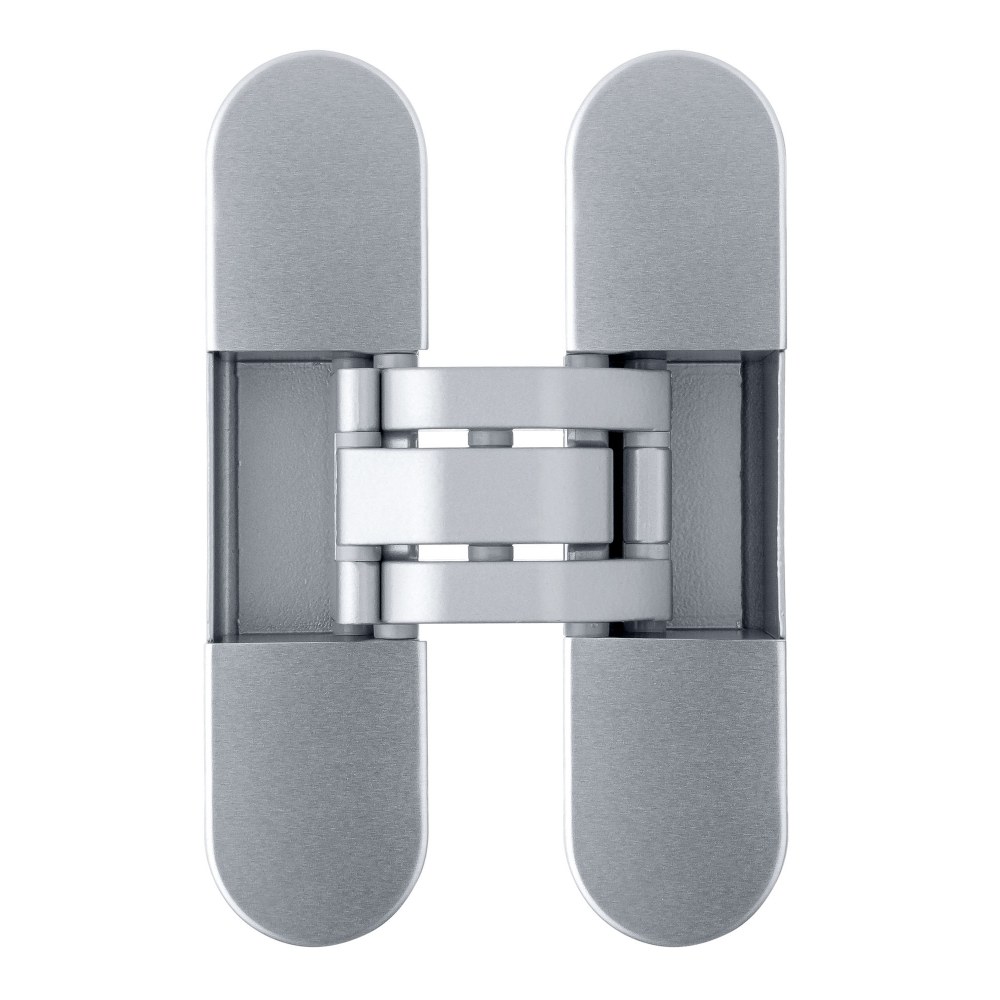

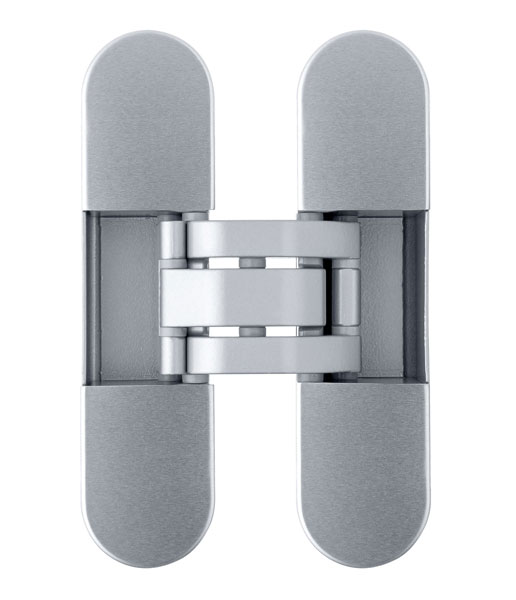

ZAWIAS WPUSZCZANY INVISACTA 305 3-D TPP 40 KG CHROMOWANY MATOWY

Dostępność: Niedostępny

Indeks: OT-IN305-120V702

Klasyfikacja wg normy EAD 020001-01-0405

2 7 2 0 1 4 0 7

65,56 zł / szt.

VAT 23%

Gdzie kupić

Producent: Otlav

Wykończenie:	V7 - Satynowane srebrne
Materiał:	Polimer / Znal
Nośność dla 2 zawiasów (kg):	40
Minimalna grubość drzwi (mm):	30
Cechy szczególne:	7 osi obrotu
Regulacja 3D:	Tak
Rodzaj drzwi:	Bez przylgi
Materiał drzwi:	Drewniane

Pobierz stronę w PDF

Produkt	Wykończenie:	Materiał:	Minimalna grubość drzwi (mm):	Dostępność	Cena
ZAWIAS WPUSZCZANY INVISACTA 305 3-D TPP 40 KG CHROMOWANY MATOWY OT-IN305-120V702	V7 - Satynowane srebrne	Polimer / Znal	30	Niedostępny	65,56 zł / szt. VAT 23%
ZAWIAS WPUSZCZANY INVISACTA 305 3-D TPP 40 KG [Z NASADKAMI GC300010J102] GALWANIZOWANY NA BIAŁO IN305120H003	H0 - Galwanizowane na biało	Polimer / Znal	36	Na zamówienie 5-8 tyg	72,80 zł / szt. VAT 23%
ZAWIAS WPUSZCZANY INVISACTA 305 3-D TPP 40 KG [Z NASADKAMI GC300010J102] CHROMOWANY MATOWY IN305120V705	V7 - Satynowane srebrne	Polimer / Znal	36	Dostępny	73,48 zł / szt. VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości).

Mechanizm zawiasu został wykonany ze znalu, a obudowa z termoplastycznego polimeru.

Zastosowanie

Model Invisacta 305 dedykowany jest do drzwi drewnianych, bezprzylgowych o minimalnej grubości skrzydła 36 mm. Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu.

Dokumenty techniczne i badania

Model Invisacta 305 został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę OTLAV.

Wykończenie

Prezentowany model jest dostępny w wykończeniu chromowanym matowym.

Ilość zawiasów

Nośność dla 2 zawiasów

Para zawiasów Invisacta 305 jest odpowiednia do zamontowania na drzwiach drewnianych o wymiarach 600/900 na 2100 i oferuje nośność 40 kg.

Drzwi o wysokości powyżej 2200 / 2300 mm

W przypadku drzwi o wysokości wynoszącej co najmniej 2200 mm, konieczne jest zastosowanie dodatkowego, trzeciego zawiasu, a w drzwiach o wysokości 2300 mm lub większej niezbędne jest zamontowanie czterech zawiasów.

Podczas instalacji należy zwrócić uwagę na to, aby zachować odpowiedni dystans pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego / dolnego zawiasu w prawidłowej odległości od górnej / dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na zamieszczonym obok obrazku.

Regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.

Regulacja pozioma (mechaniczna): +/- 1 mm
Regulacja pionowa (manualna): +/- 2 mm
Regulacja głębokości (manualna): +/- 1 mm

Uniwersalność skrzydła

Zawiasy odpowiednie do drzwi lewych / prawych

Zawiasy Invisacta 305 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania zarówno w drzwiach znajdujących się w domach i mieszkaniach, jak i w drzwiach w obiektach użyteczności publicznej takich jak: biura, urzędy, obiekty noclegowe itp.

Symetryczny montaż zawiasów na skrzydle

Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.

Głębokość frezowania

Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 21 mm.

Dedykowane przyrządy montażowe

Na osobne zamówienie można zaopatrzyć się w specjalne przyrządy do montażu (aluminiowy oraz wykonany z nylonu), umożliwiające precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.

Prawidłowe osadzenie zawiasów

Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, nawet tych intensywnie użytkowanych. Zamieszczony obok film prezentuje poprawnie wyfrezowane otwory pod zawiasy Invisacta.

Akcesoria dodatkowe

Oprócz dedykowanych przyrządów montażowych, akcesoria montażowe obejmują również płytkę montażową oraz zestawy podkładek dystansowych.

Stabilizator skrzydła

Kolejnym praktycznym rozwiązaniem jest zastosowanie stabilizatora skrzydła, który utrzymuje skrzydło w jednej linii z ościeżnicą, zapobiegając deformacji skrzydła oraz ułatwiając pracę zawiasów.

Nakładki wciskane

Do zawiasów Invisacta 305 można również dokupić nakładki dostępne w kilku wariantach wykończeń kolorystycznych. Dzięki ich zastosowaniu można łatwo dopasować zawias
do kolorystyki skrzydła drzwi, a nawet do wystroju konkretnego pomieszczenia.
