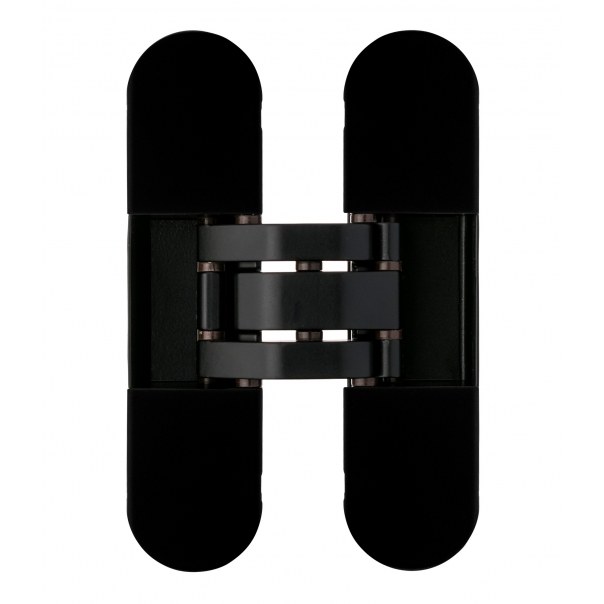

ZAWIAS WPUSZCZANY INVISACTA 300 3-D 60 KG LAKIEROWANY NA CZARNO RAL 9005
Dostępny
Parametry techniczne
Wykończenie: | 9N - lakierowane na czarno RAL 9005 |
Materiał: | Znal |
Do drzwi: | Przeciwpożarowych |
Nośność dla 2 zawiasów (kg): | 60 |
Minimalna grubość drzwi (mm): | 36 |
Cechy szczególne: | 7 osi obrotu |
Regulacja 3D: | Tak |
Rodzaj drzwi: | Bez przylgi |
Materiał drzwi: | Drewniane |
Wersje produktu
Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
9N - lakierowane na czarno RAL 9005 | Znal | 36 | Dostępny | 96,10 zł / szt. VAT 23% | ||
9P - lakierowane na biało RAL 9016 | Znal | 36 | Dostępny | 89,31 zł / szt. VAT 23% | ||
BO - Brązowione | Znal | 36 | Dostępny | 89,31 zł / szt. VAT 23% | ||
H0 - Galwanizowane na biało | Znal | 36 | Dostępny | 83,92 zł / szt. VAT 23% | ||
V7 - Satynowane srebrne | Znal | 36 | Dostępny | 89,31 zł / szt. VAT 23% | ||
VN - Niklowane matowe | Znal | 36 | Dostępny | 89,31 zł / szt. VAT 23% | ||
V0 - Pozłacane | Znal | 36 | Dostępny | 146,97 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z regulacją 3D. Jest dedykowany do drzwi bezprzylgowych drewnianych / aluminiowych zamontowanych na ościeżnicy drewnianej / aluminiowej. Może być stosowany w drzwiach przeciwpożarowych. Jego trwałość została przebadana w teście obejmującym 200 000 cykli pracy. Siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność. Dodatkowo dzięki zastosowaniu nylonowych tulei o zwiększonej odporności na tarcie, łożyska zawiasu nie stykają się ze sobą podczas jego pracy.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

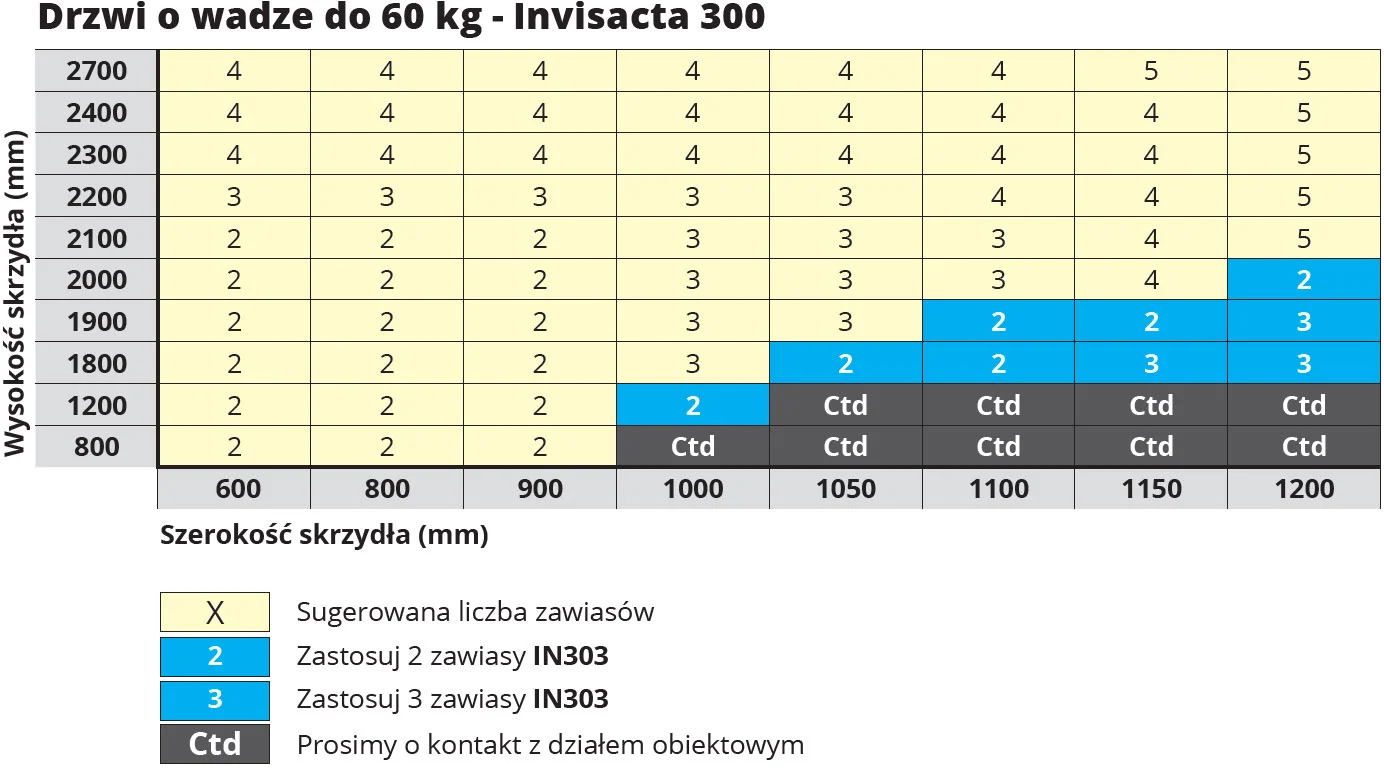

Poniższa tabela informuje o tym, ile zawiasów Invisacta 300 należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.

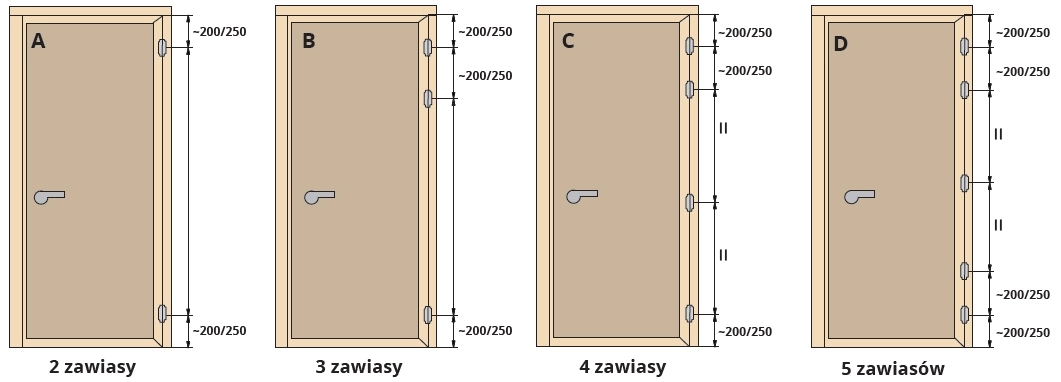

Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Zastosowanie zamykacza na drzwiach skutkuje obniżeniem nośności zawiasów o 20%. W celu uzyskania szczegółowych informacji, rekomendujemy kontakt z Działem Obiektowym.
Minimalna grubość skrzydła
Minimalna grubość skrzydła drzwi, na których można zastosować zawias Invisacta 300 wynosi 36 mm.
W przypadku skrzydeł o większej grubości, zwiększeniu ulegają wymiary F i G, jak zostało to zaprezentowane w zamieszczonej obok tabeli.
Uniwersalność skrzydła
Modele Invisacta 300 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.
Dokumenty techniczne
Model Invisacta 300 posiada Oznakowanie CE, Deklarację Właściwości Użytkowych, wystawioną przez producenta - firmę OTLAV oraz certyfikat Stałości Właściwości Użytkowych wydany przez instytut ift Rosenheim. Ponadto zawias został przebadany na 30 minut odporności ogniowej, co potwierdza certyfikat instytutu LAPI Spa.
Montaż - głębokość frezowania
Poniższe grafiki prezentują prawidłowe wymiary frezowania w skrzydle i ościeznicy. Głębokość frezowania w ościeżnicy wynosi zaledwie 21 mm, dzięki czemu zawias sprawdza się idealnie w miejscach o ograniczonej ilości dostępnej przestrzeni, a ponadto podczas jego montażu nie ma konieczności nacinania okładziny ościeżnicy.
Należy również zauważyć, że podczas montażu istnieje możliwość odblokowania regulacji wysokości zawiasu w części ościeżnicowej i utworzenia 4 mm szczeliny, co ułatwia umieszczenie ramion zawiasu w otworach wyfrezowanych w ościeżnicy. Jest to szczególnie przydatne w sytuacji, gdy otwory wyfrezowane w ościeżnicy nie są idealnie wyrównane z otworami wyfrezowanymi w skrzydle drzwiowym.
Użytkowanie - regulacja 3D
- Regulacja pozioma (mechaniczna): +/- 1 mm
- Regulacja pionowa (manualna): +/- 2 mm
- Regulacja głębokości (manualna): +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
