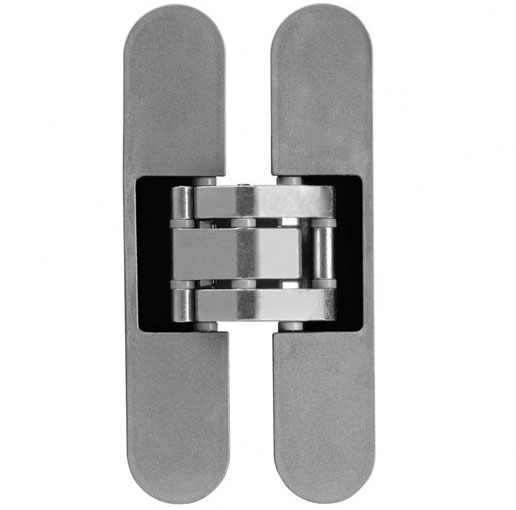

ZAWIAS WPUSZCZANY INVISACTA 232 2-D TPP 30 KG [A] (NASADKI) GALWANIZOWANY NA BIAŁO
Do wyprzedaży
Parametry techniczne
| Wykończenie: | H0 - Galwanizowane na biało |
| Materiał: | Znal |
| Nośność dla 2 zawiasów (kg): | 30 |
| Minimalna grubość drzwi (mm): | 30 |
| Cechy szczególne: | 7 osi obrotu |
| Regulacja 3D: | Tak |
| Rodzaj drzwi: | Bez przylgi |
| Materiał drzwi: | Drewniane |
Produkt wyprzedażowy.
Podana cena dotyczy wyłącznie towarów znajdujących się na magazynie.
Oferta obowiązuje do wyczerpania zapasów.
Wersje produktu
| Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
 | H0 - Galwanizowane na biało | Znal | 30 | Do wyprzedaży | 12,30 zł / szt. VAT 23% | |
 | H0 - Galwanizowane na biało | Znal | 30 | Do wyprzedaży | 12,30 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w dwóch płaszczyznach (pionowej i głębokości). Jest dedykowany do drewnianych drzwi z odwróconą przylgą zamontowanych na ościeżnicy drewnianej / aluminiowej. Siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność. Dodatkowo dzięki zastosowaniu nylonowych tulei o zwiększonej odporności na tarcie, łożyska zawiasu nie stykają się ze sobą podczas jego pracy.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami.
Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na zamieszczonej obok grafice.
Para zawiasów Invisacta 232 zamontowanych na drzwiach drewnianych o wymiarach 900 na 2100 mm oferuje nośność 30 kg.
W przypadku skrzydła o wysokości 2200-2290 mm konieczne jest zamontowanie trzeciego zawiasu.
Minimalna grubość skrzydła
Minimalna grubość skrzydła drzwi, na których można zastosować zawias Invisacta 232 wynosi 30 mm.
W przypadku skrzydeł o większej grubości, zwiększeniu ulegają wymiary F i G, jak zostało to zaprezentowane w zamieszczonej obok tabeli.
Montaż - umiejscowienie zawiasów na skrzydle
W celu wykonania montażu zawiasów należy zaopatrzyć się zarówno w zawias oznaczony literą "A", jak i zawias oznaczony literą "B".
Zawias z literą „A” należy zamontować w górnej części skrzydła, a zawias z literą „B” w dolnej części skrzydła, jak ilustruje to rysunek. Model zawiasu oznaczony literą „B” jest minimalnie głębiej osadzony w ościeżnicy i zapobiega obwieszaniu się skrzydła oraz jego kolizji z ościeżnicą.
Rekomendowane śruby
Do montażu tego modelu zawiasu rekomendowane jest stosowanie śrub do prasowanego drewna lub do płyt wiórowych z łbem cylindrycznym z wgłębieniem krzyżowym DIN 7505-B, których minimalna długość wynosi 25 mm.
Głębokość frezowania
Poniższe grafiki prezentują prawidłowe wymiary frezowania w skrzydle i ościeznicy. Głębokość frezowania w ościeżnicy wynosi zaledwie 21 mm, dzięki czemu zawias sprawdza się idealnie w miejscach o ograniczonej ilości dostępnej przestrzeni, a ponadto podczas jego montażu nie ma konieczności nacinania okładziny ościeżnicy.
Użytkowanie - regulacja 2D
Dzięki prawidłowo wykonanemu montażowi zawiasów można w łatwy sposób wyregulować położenie skrzydła.
- Regulacja pionowa (manualna): +/- 2 mm
- Regulacja głębokości (manualna): +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Marka
Otlav to włoska firma posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił marce dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie firma eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
Pliki do pobrania
- Instrukcje montażu
- IN232 Invisacta instrukcja montażu.pdf
Rozmiar pliku: 2 MB
-
- Certyfikaty
- IN232120H003_H006 Invisacta deklaracja DoP [PL] .pdf
Rozmiar pliku: 44 KB
-
