ZAWIAS WPUSZCZANY INVISACTA 230 3-D 60 KG POZŁACANY
Dostępny
Parametry techniczne
Wykończenie: | V0 - Pozłacane |
Materiał: | Znal |
Do drzwi: | Przeciwpożarowych |
Nośność dla 2 zawiasów (kg): | 60 |
Minimalna grubość drzwi (mm): | 30 |
Cechy szczególne: | 7 osi obrotu, Do drzwi z odwróconą przylgą |
Regulacja 3D: | Tak |
Rodzaj drzwi: | Z przylgą |
Materiał drzwi: | Drewniane |
Wersje produktu
Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
![]() | V0 - Pozłacane | Znal | 30 | Dostępny | 144,71 zł / szt. VAT 23% | |
![]() | 9N - lakierowane na czarno RAL 9005 | Znal | 30 | Dostępny | 85,84 zł / szt. VAT 23% | |
![]() | 9P - lakierowane na biało RAL 9016 | Znal | 30 | Dostępny | 83,66 zł / szt. VAT 23% | |
![]() | H0 - Galwanizowane na biało | Znal | 30 | Dostępny | 77,55 zł / szt. VAT 23% | |
![]() | V7 - Satynowane srebrne | Znal | 30 | Dostępny | 83,66 zł / szt. VAT 23% | |
![]() | VN - Niklowane matowe | Znal | 30 | Dostępny | 83,66 zł / szt. VAT 23% |
Opis produktu

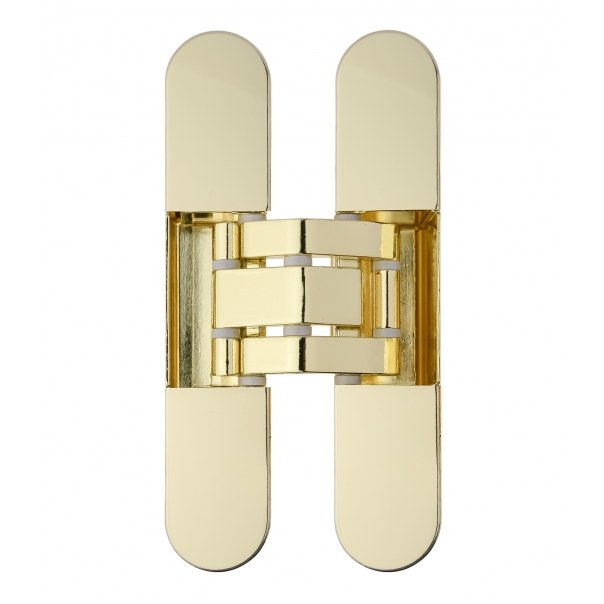

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych, z odwróconą przylgą o minimalnej grubości skrzydła 30 mm. Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Prezentowany model jest dostępny w wykończeniu pozłacanym.
Dokumenty techniczne i badania
Model Invisacta 230 został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę OTLAV oraz certyfikat Stałości Właściwości Użytkowych wydany przez uznany niemiecki instytut ift Rosenheim.
Odporność ogniowa
Ponadto zawias został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych, co potwierdza certyfikat włoskiego instytutu LAPI.
![](/upload/getfile/778148884/IN230AVO_1.jpg)
Ilość zawiasów
Poniższa tabela informuje o tym, ile zawiasów Invisacta 230 należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
Umiejscowienie zawiasów
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Regulacja 3D
Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.
- Regulacja pozioma (mechaniczna): +/- 1 mm
- Regulacja pionowa (manualna): +/- 2 mm
- Regulacja głębokości (manualna): +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
![](/upload/getfile/877665488/IN230_regulacja.jpg)
Uniwersalność skrzydła
![](/upload/getfile/378477266/uniwersalnosc.jpg)
Zawiasy Invisacta 230 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania zarówno w drzwiach znajdujących się w domach i mieszkaniach, jak i w drzwiach w obiektach użyteczności publicznej.
Symetryczny montaż zawiasów
Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.

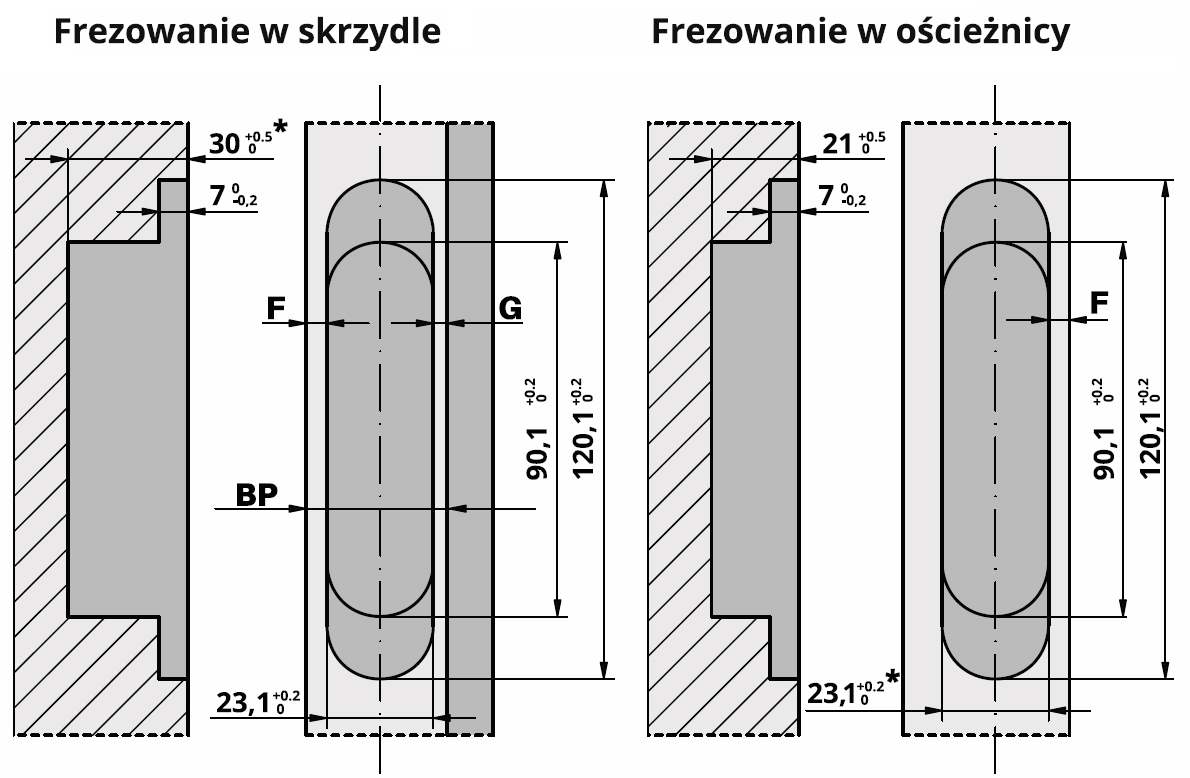

Głębokość frezowania
Na osobne zamówienie można zaopatrzyć się w specjalne przyrządy do montażu (aluminiowy oraz wykonany z nylonu), umożliwiające precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.
Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 21 mm, a głębokość frezowania w skrzydle 30 mm.
Średnica frezu i prowadzenia
Przy wykonywaniu otworów należy pamiętać o zastosowaniu frezu o średnicy 16 mm oraz prowadzenia frezu o średnicy 27 mm. Poprawne frezowanie otworów pod zawiasy prezentuje zamieszczony film
Akcesoria dodatkowe
![](/upload/getfile/339763915/invisacta_płytkamontazowa.jpg)
Pozostałe akcesoria montażowe obejmują płytkę montażową oraz zestawy podkładek dystansowych.
Stabilizator skrzydła
Innym praktycznym rozwiązaniem jest zastosowanie stabilizatora skrzydła, który utrzymuje skrzydło w jednej linii z ościeżnicą, zapobiegając deformacji skrzydła.
Nakładki wciskane
Do zawiasów Invisacta 230 można również dokupić nakładki dostępne w kilku wariantach wykończeń kolorystycznych i montowane na wcisk. Dzięki ich zastosowaniu można łatwo dopasować zawias do kolorystyki skrzydła drzwi, a nawet do wystroju konkretnego pomieszczenia.
Marka
Otlav to uznana europejska marka specjalizująca się w produkcji zawiasów do drzwi i do okien od ponad 50 lat. Produkcja odbywa się w jednej z najnowocześniejszych fabryk w Europie, a najważniejszymi cechami produkowanych zawiasów są ich wysoka jakość oraz funkcjonalność. Najwyższe standardy, którymi kieruje się Otlav dotyczą nie tylko samych produktów, ale także całej działalności firmy, szacunku dla pracowników oraz środowiska naturalnego.
![](/upload/getfile/567028477/otlav-logo_2.png)
Pliki do pobrania
- Instrukcje montażu
- IN230 Invisacta instrukcja montażu.pdf
Rozmiar pliku: 4 MB
-
- Certyfikaty
- IN230 Invisacta certyfikat LAPI.pdf
Rozmiar pliku: 493 KB
- IN230 Invisacta certyfikat stałości właściwości użytkowych IFT.p
Rozmiar pliku: 935 KB
-
