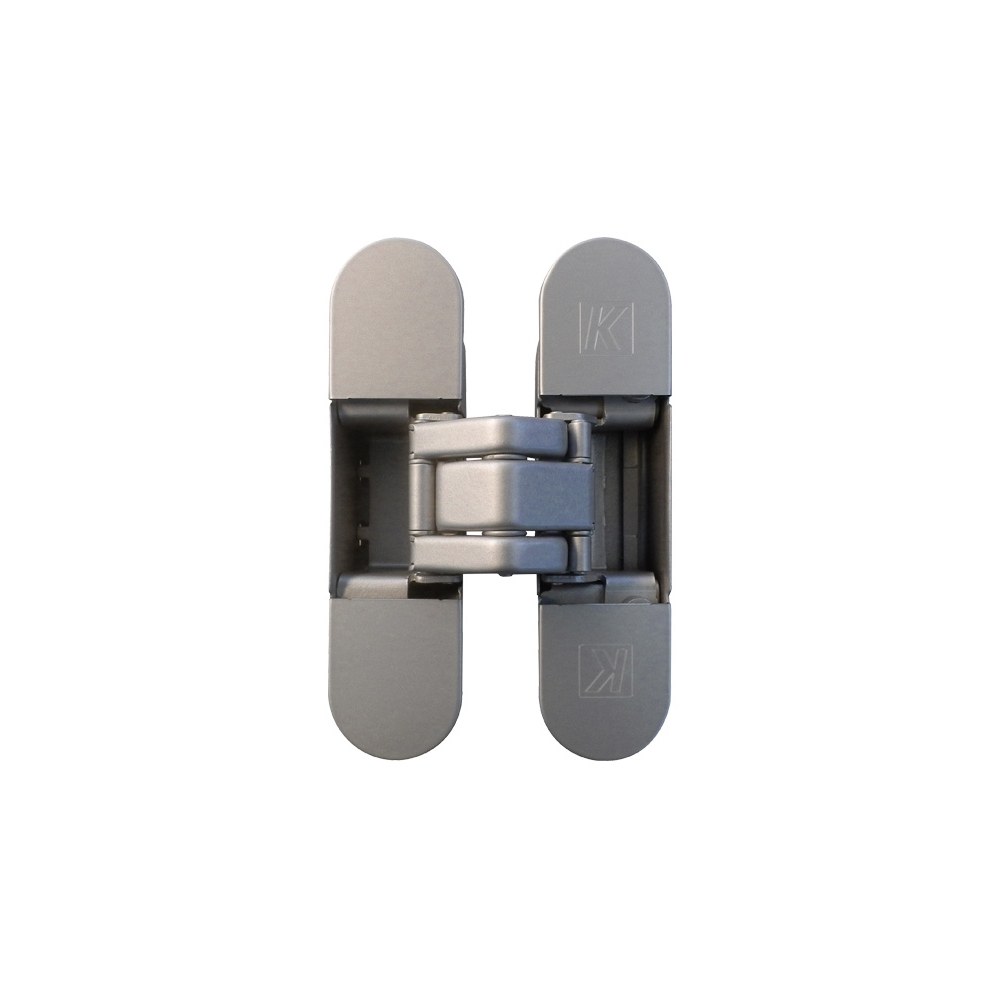

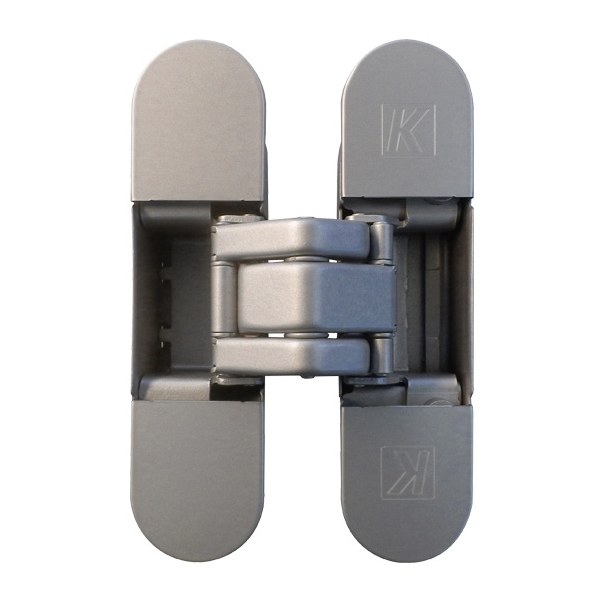

ZAWIAS WPUSZCZANY ATOMIKA K8000 HD CHROMOWANY MATOWY
Dostępny
Parametry techniczne
Wykończenie: | Chromowane matowe |
Materiał: | Znal |
Nośność dla 2 zawiasów (kg): | 40 |
Minimalna grubość drzwi (mm): | 38 ÷ 45 |
Cechy szczególne: | 7 osi obrotu |
Regulacja 3D: | Tak |
Rodzaj drzwi: | Bez przylgi |
Materiał drzwi: | Drewniane |
Wersje produktu
Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
Chromowane matowe | Znal | 38 ÷ 45 | Dostępny | 85,68 zł / szt. VAT 23% | ||
Lakierowane na biało | Znal | 38 ÷ 45 | Na zamówienie 5-8 tyg | 98,77 zł / szt. VAT 23% | ||
Chromowane matowe | Stal | 38 ÷ 45 | Do wyprzedaży | 24,60 zł / szt. VAT 23% | ||
Lakierowane na czarno | Znal | 38 ÷ 45 | Na zamówienie 5-8 tyg | 98,77 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych, bezprzylgowych o grubości skrzydła 38-45 mm.
Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Prezentowany model jest dostępny w wykończeniu chromowanym matowym HD. Wykończenie HD jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dokumenty techniczne i badania
Model Atomika (K8000) został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz.
Odporność ogniowa
Ponadto zawias został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Potwierdzają to certyfikaty czołowych europejskich instytutów badawczych - włoskiego LAPI oraz hiszpańskiego Applus Laboratories (LGAI).
Nośność
Atomika K8000 - 60 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zastosowanie

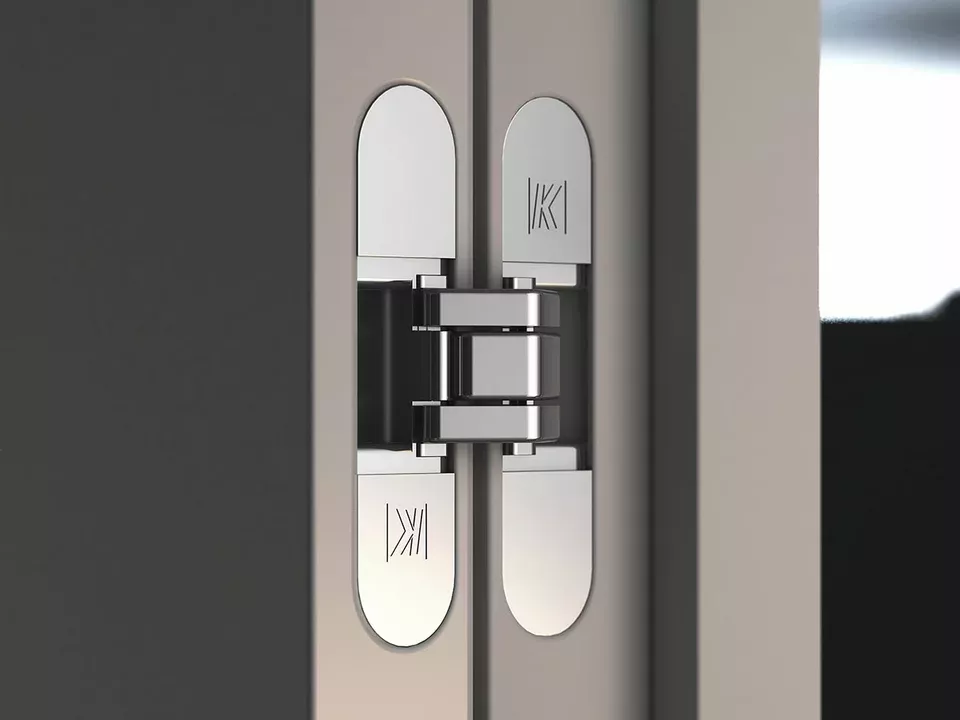

Zawiasy Atomika (K8000) są odpowiednie do zainstalowania na drzwiach bezprzylgowych. Mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do drzwi zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Regulacja 3D
Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.
- Regulacja w poziomie: +/-1 mm;
- regulacja w pionie: +/-3 mm;
- regulacja głębokości: +/-1 mm.
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Innowacyjna technologia
Atomika to rewolucyjny model zawiasu wyróżniający się swoją konstrukcją, zastosowanym materiałem, technologią produkcji oraz funkcjonalnością. Projekt zawiasu został stworzony w oparciu o analizę FEM (Fine Elements Method). Dzięki jej wykorzystaniu możliwe było ustalenie wytrzymałości poszczególnych elementów zawiasu, dokonanie oceny rozkładu ciężaru i napięcia oraz wyeliminowanie słabych punktów.
Stal konstrukcyjna niskostopowa (HSLA)
Cały zawias został wykonany z niskostopowej stali o wysokiej wytrzymałości. Dzięki temu Atomika posiada zwiększoną odporność na działanie wysokich i niskich temperatur, ognia oraz na korozję. Dodatkowo stop HSLA, z którego wyprodukowano zawias cechuje ponad dwukrotnie większa wytrzymałość na rozciąganie od znalu, a także mniejsza niż w przypadku stali węglowej podatność na odkształcenia mechaniczne.
Przyjazny dla środowiska proces produkcji
Zawiasy Atomika wytwarzane są w całości na terenie Włoch przy zastosowaniu przyjaznego dla środowiska procesu produkcji, gdyż metodę odlewania na gorąco, zastąpiono metodą formowania na zimno. Wyklucza to konieczność stosowania przez producenta systemów filtrujących i nie powoduje emisji szkodliwych gazów do atmosfery.
Akcesoria dodatkowe
Aluminiowy przyrząd montażowy
Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu zawiasów Atomika (K8000). Umożliwia on precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.
Płytki i szablony montażowe
Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do frezowania otworów montażowych pod zawiasy.
Parametry techniczne frezu
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
