ZAWIAS EXACTA 3-D OT 495 160 7,8x45mm (4T) STAL NIERDZEWNA MATOWA

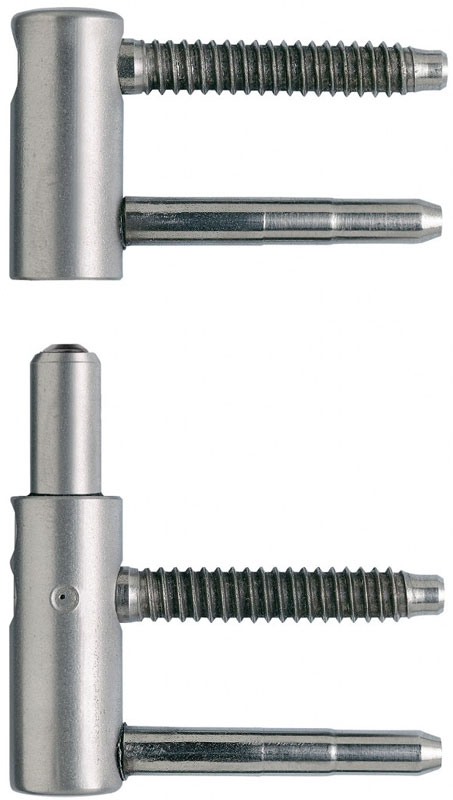

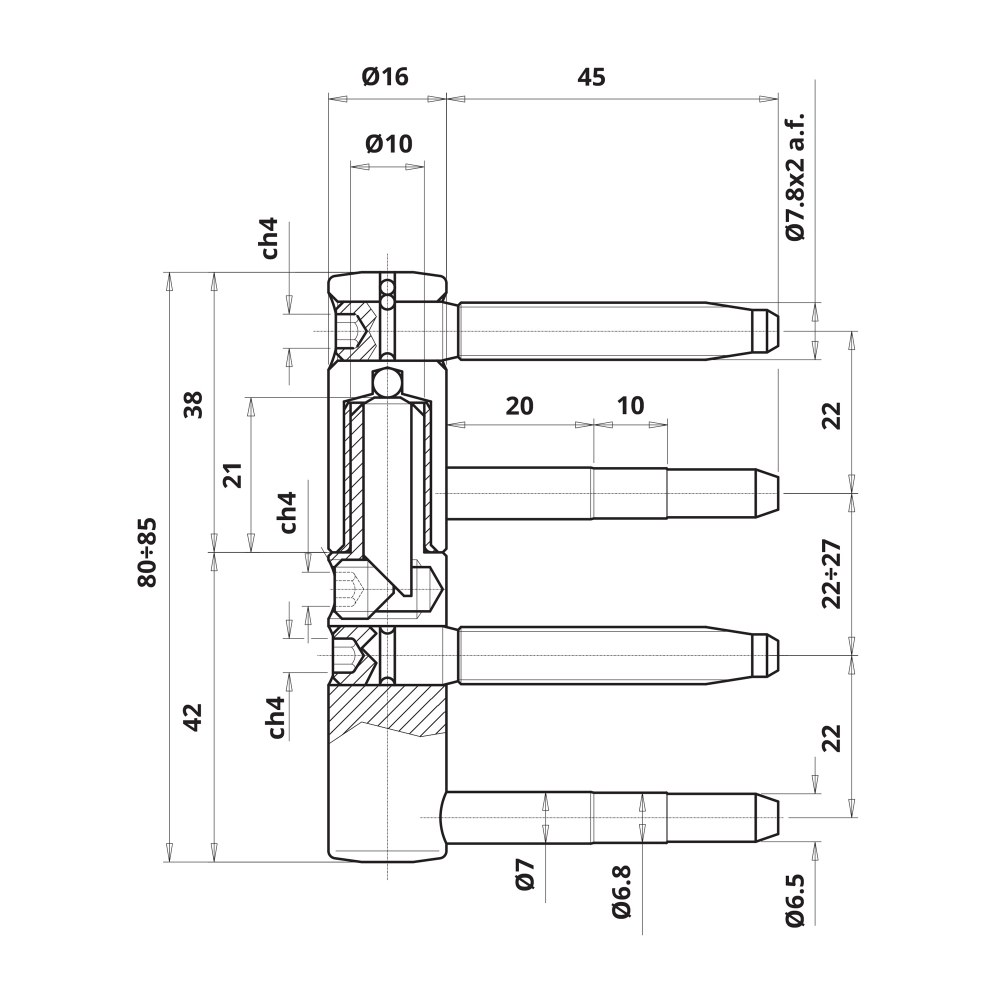

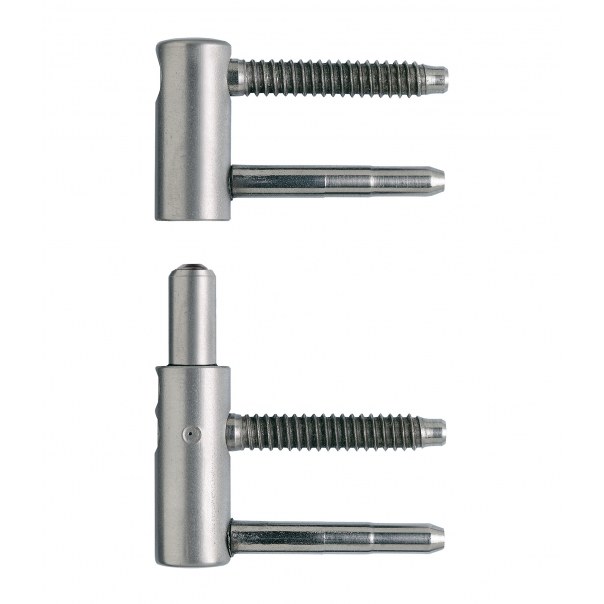

Zawias Exacta o średnicy 16 mm został wykonany ze stali nierdzewnej i posiada wykończenie matowe. Jest wyposażony w cztery trzpienie, każdy z nich posiada długość 45 mm. Zawias Exacta oznaczony kodem CI495160IM02 jest dedykowany do zastosowania na drzwiach przylgowych wykonanych z drewna, także przeciwpożarowych.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

Poniższa tabela informuje o tym, ile zawiasów Exacta OT 495 o średnicy 16 mm należy zastosować na skrzydle o wadze do 100 kg w zależności od jego wysokości i szerokości.

Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.

Dokumenty techniczne

Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Exacta OT 495 160 posiada również Oznakowanie CE, certyfikat PIV oraz raport z badań DMT.

Montaż i użytkowanie

Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie. Po zamocowaniu obu części zawiasu, położenie skrzydła można w wygodny sposób regulować w trzech płaszczyznach (poziomej, pionowej i głębokości). Regulacja wykonywana jest przy użyciu jednego klucza i nie wymaga demontażu skrzydła. Do modelu Exacta można dopasować liczne mosiężne, aluminiowe i nylonowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.

Marka

Otlav to włoska firma posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił marce dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie firma eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
