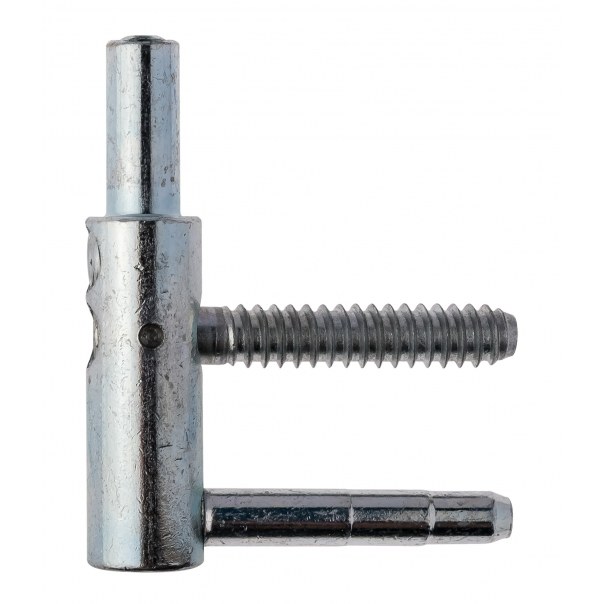

DOLNA CZĘŚĆ ZAWIASU EXACTA 3-D OT 495 140 7,8x38mm (2T) GALWANIZOWANA NA BIAŁO

Dostępny
CG495140H502
65 szt.
260 szt.
6,27 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Otlav
Wykończenie: H5 - Galwanizowane na biało 12μ
Materiał: Stal
Średnica (mm): Ø 14
Nośność dla 2 zawiasów (kg): 80
Materiał drzwi: Drewniane
Ilość trzpieni: 2
Rodzaj drzwi: Z przylgą
Regulacja: 3-D
Materiał ościeżnicy: Drewniana
Pobierz stronę w PDF

Wersje produktu

Produkt Dostępność Cena
DOLNA CZĘŚĆ ZAWIASU EXACTA 3-D OT 495 140 7,8x38mm (2T) GALWANIZOWANA NA BIAŁO CG495140H502

Dostępny

6,27 zł / szt.
VAT 23%
DOLNA CZĘŚĆ ZAWIASU EXACTA 3-D OT 495 140 7,8x45mm (2T) GALWANIZOWANA NA BIAŁO CG495140H516

Dostępny

6,96 zł / szt.
VAT 23%
DOLNA CZĘŚĆ ZAWIASU EXACTA 3-D OT 495 140 7,8x57mm (2T) GALWANIZOWANA NA BIAŁO CG495140H525

Dostępny

8,28 zł / szt.
VAT 23%

Opis produktu

Dolna część zawiasu serii Exacta o średnicy 14 mm została wyposażona w dwa trzpienie, każdy z nich posiada długość 38 mm. Jest dedykowana do drzwi wykonanych z drewna i występuje w wykończeniu galwanizowanym na biało. Po zamocowaniu obu części zawiasu położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości).

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

Poniższa tabela informuje o tym, ile zawiasów Exacta OT 495 o średnicy 14 mm należy zastosować na skrzydle o wadze do 80 kg w zależności od jego wysokości i szerokości.

Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.

Dokumenty techniczne

Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Exacta OT 495 140 posiada również Oznakowanie CE, certyfikat instytutu PIV, Certyfikat Stałości Właściwości Użytkowych instytutu ift Rosenheim oraz raport DMT.

Montaż i użytkowanie

Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie. Po zamocowaniu obu części zawiasu położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja wykonywana jest przy użyciu jednego klucza i nie wymaga demontażu skrzydła. Do modelu Exacta można dopasować liczne mosiężne, aluminiowe i nylonowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych. Dzięki temu wybranie nasadki odpowiadającej kolorystyce skrzydła drzwiowego oraz stylistyce i kolorystyce wybranego wnętrza, nie stanowi żadnego problemu.

Marka

Otlav to włoska firma posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił marce dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie firma eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
