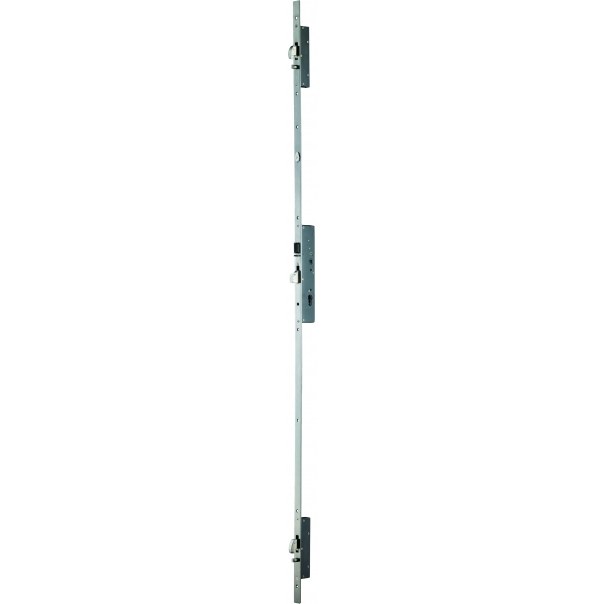

ZAMEK MULTIBLINDO EASY 92WB, E=40mm, 1860x24x6mm, LEWY, STAL NIERDZEWNA
Na zamówienie
5-8 tygodni
Parametry techniczne
Wykończenie: | Matowe |
Certyfikat CE: | Tak |
Do drzwi: | Antywłamaniowych, Dymoszczelnych, Ewakuacyjnych, Przeciwpożarowych |
Głębokość - dormas (mm): | 40 |
Rozstaw (mm): | 92 |
Otwór na trzpień (mm): | Ø 8 |
Klasa zabezpieczeń: | Klasa 7 |
Materiał drzwi: | Profilowe |
Wysuw rygla (mm): | 27 |
Wysokość blachy czołowej (mm): | 1860 |
Szerokość blachy czołowej (mm): | 24 |
Grubość blachy czołowej (mm): | 6 |
Rodzaj zaczepu: | Mechaniczny |
Sposób ryglowania: | Obrotowo-hakowy |
Kształt blachy czołowej: | U-kształtna |
Materiał blachy czołowej: | Stal nierdzewna |
Grubość kasety (mm): | 24 |
Wersje produktu
Produkt | Dostępność | Cena | |
Na zamówienie 5-8 tyg | 1 029,90 zł / szt. VAT 23% | ||
Na zamówienie 5-8 tyg | 1 349,89 zł / szt. VAT 23% | ||
Na zamówienie 5-8 tyg | 1 349,89 zł / szt. VAT 23% | ||
Na zamówienie 5-8 tyg | 1 646,85 zł / szt. VAT 23% | ||
Na zamówienie 5-8 tyg | 1 646,85 zł / szt. VAT 23% | ||
Na zamówienie 5-8 tyg | 1 674,72 zł / szt. VAT 23% | ||
Do wyprzedaży | 492,00 zł / szt. VAT 23% | ||
Do wyprzedaży | 492,00 zł / szt. VAT 23% | ||
Na zamówienie 5-8 tyg | 1 029,90 zł / szt. VAT 23% | ||
Na zamówienie 5-8 tyg | 1 484,62 zł / szt. VAT 23% | ||
Na zamówienie 5-8 tyg | 1 029,90 zł / szt. VAT 23% | ||
Na zamówienie 5-8 tyg | 1 029,90 zł / szt. VAT 23% | ||
Na zamówienie 5-8 tyg | 1 029,90 zł / szt. VAT 23% |
Opis produktu
Wielopunktowy oraz przeciwwłamaniowy zamek (klasa 7 według prEN 15685:2009) z automatycznym ryglowaniem. Dedykowany do zastosowania z zewnętrzną gałką stałą / uchwytem. Wyposażony w otwór na wkładkę bębenkową, blachę czołową ze stali nierdzewnej matowej oraz rygle hakowe obrotowe z utwardzonej stali.
Posiada rozstaw 92 mm oraz otwór na trzpień ⧄ 8 mm.
Zastosowanie
Zamek Multiblindo Easy dedykowany jest do drzwi o maksymalnym ciężarze do 200 kg oraz sile zamykającej do 15 N. Prezentowana wersja jest dedykowana do zastosowania w drzwiach lewych. Model Multiblindo Easy może być stosowany w ciężkich warunkach eksploatacji, zwłaszcza w obiektach użyteczności publicznej, ale również w budynkach o mniejszym natężeniu ruchu.
Samoryglowanie
Zamek Multiblindo Easy jest zamkiem samoryglującym, co oznacza, że automatycznie wysuwa zaczep oraz rygle, aby zamknąć drzwi. Specjalny mechanizm zaprojektowany dla tego zamka, umożliwia wysunięcie rygli hakowych, tylko w takiej sytuacji, gdy zaczep zamka wsunie się w blachę zaczepową na głębokość minimum 3 mm. Zaczep ustawia skrzydło w prawidłowej pozycji w stosunku do ościeżnicy, umożliwiając prawidłową pracę rygli hakowych.
Sposób pracy
Od zewnątrz zamek otwierany jest kluczem wkładki. Rygle chowają się po jednokrotnym przekręceniu klucza we wkładce, z kolei zaczep chowa się, jeżeli klucz zostanie przekręcony o dodatkowe 1/4 obrotu.
Od wewnątrz zamek otwierany jest kluczem wkładki lub klamką (rotacja trzpienia 45°). Rygle chowają się po jednokrotnym przekręceniu klucza we wkładce, zaczep chowa się, jeżeli klucz zostanie przekręcony o dodatkowe 1/4 obrotu. Zaczep i rygle chowają się również po naciśnięciu klamki, powodującym obrót trzpienia o około 45°.
Blokada klamki
Korzystanie z funkcji zamka Mulitiblindo Easy wymaga zamontowania w drzwiach klamko-gałki lub uchwytu stałego od zewnątrz pomieszczenia. Drzwi mogą być zamknięte zarówno od zewnątrz, jak i od wewnątrz pomieszczenia - zależnie od wymagań.
Funkcja otwierania drzwi klamką zostaje zablokowana po jednokrotnym przekręceniu klucza we wkładce. Zamek może zostać w ten sposób zamknięty tylko wtedy, gdy rygle znajdują się w pozycji zamkniętej (są wysunięte). Tylko w tym położeniu zablokowany zostaje pręt łączący rygle hakowe. Wyłamanie jednego rygla nie ma wpływu na pracę drugiego.
Tryby pracy
Użytkownik może, za pomocą przełącznika znajdującego się w blasze czołowej zamka, ustawić jeden z trzech trybów pracy:
"0" - TOTAL: zaczep zamka oraz rygle zamykają się automatycznie po każdorazowym cyklu otwarcia i zamknięcia drzwi.
"1" - LIGHT: rygle pozostają schowane, pracuje jedynie zaczep zamka. Tryb zalecany jest wszędzie tam, gdzie wymagany jest kontrolowany dostęp do pomieszczeń.
"2" - FREE: zaczep oraz rygle są schowane, za pomocą zamykacza drzwiowego drzwi są utrzymywane w pozycji zamkniętej, zapewniając nieograniczony dostęp do pomieszczenia z zewnątrz. Stosowanie tego trybu zalecane jest wszędzie tam, gdzie nie ma wymagań dotyczących stosowania kontroli dostępu.
Dokumenty techniczne
Certyfikaty ICIM oraz Instytutu Mechaniki Precyzyjnej (IMP)
Zamek posiada certyfikat Instytutu Badawczego ICIM, gdzie został przetestowany na zgodność z prenormą prEN 15685:2009 i otrzymał najwyższe klasy w kategoriach: użytkowanie, trwałość i odporność na wiercenie. Jego właściwości potwierdza także certyfikat zgodności z wymogami normy PN-EN 12209:2016-04 przyznany przez Instytut Mechaniki Precyzyjnej.
W połączeniu z wkładkami bębenkowymi ISEO stanowi najlepsze dostępne na rynku zabezpieczenie antywłamaniowe drzwi.
Trwałość 200 000 cykli
Trwałość zamka zbadano na 200 000 cykli pracy (najwyższa wartość parametru), gdzie jeden cykl zdefiniowany jest jako pełne otwarcie i zamknięcie zamka przy obciążeniu zapadki siłą 120 N. Po tym teście zamek pozostał w pełni funkcjonalnym urządzeniem, zachowującym wszystkie, najwyższe parametry użytkowe.
Odporność na korozję i temperaturę
Zamek posiada najwyższą odporność na korozję (został przetestowany przez ponad 240 godzin w środowisku o wysokim stopniu zasolenia nie wykazał żadnych zmian korozyjnych), a dodatkowo może pracować w temperaturze od -25°C do +70°C.
Marka
ISEO to znany na całym świecie producent zamknięć ewakuacyjnych, wkładek, zamków, zamykaczy oraz urządzeń kontroli dostępu. Firma została założona ponad pięćdziesiąt lat temu na terenie Włoch. Początkowo koncentrowała swoją działalność na terenie Europy, ale pod koniec ubiegłego wieku rozpoczęła swoją ekspansję także na inne kontynenty. Obecnie posiada oddziały na Bliskim Wschodzie, w Malezji, Chinach, Republice Południowej Afryki, a także w Kolumbii i Peru.
