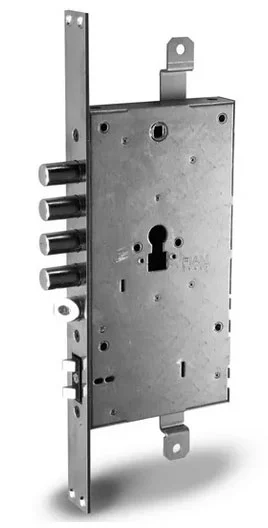

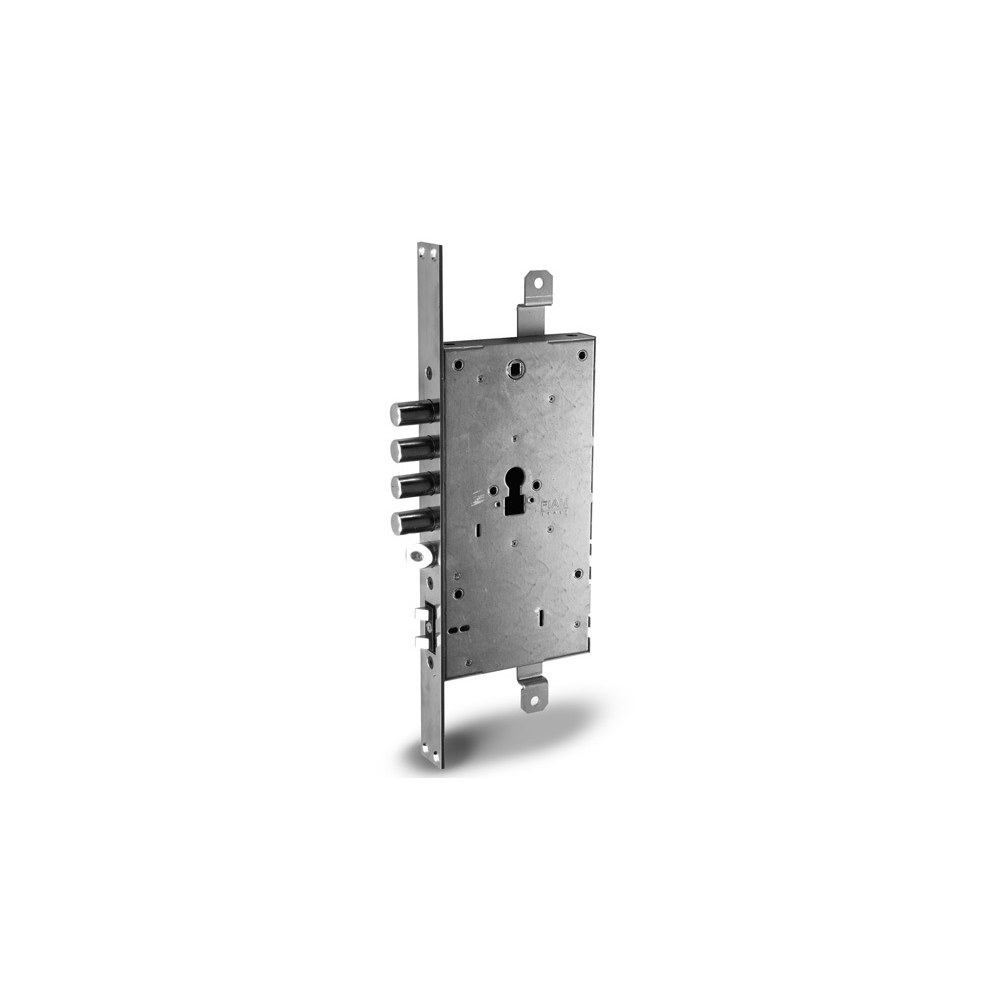

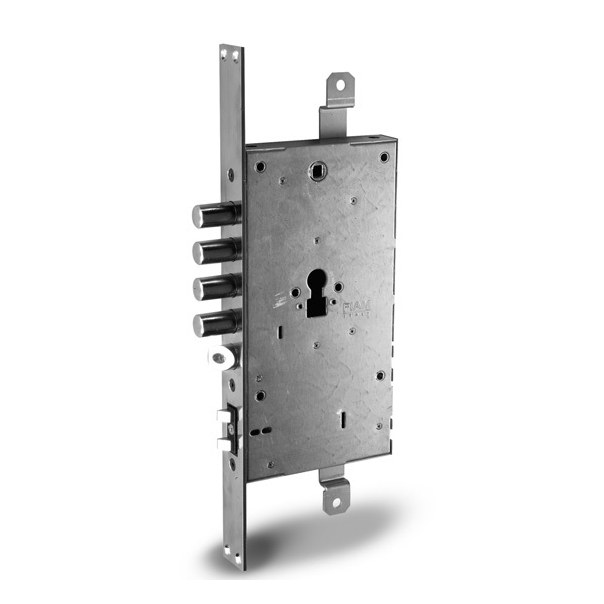

ZAMEK X1R EASY 85WB CHROMOWANY

Zamek elektromotoryczny, rozporowy z blachą czołową. Dedykowany do montażu wpuszczanego w drzwiach przeciwwłamaniowych o wzmocnionej konstrukcji.

Podstawowe dane techniczne

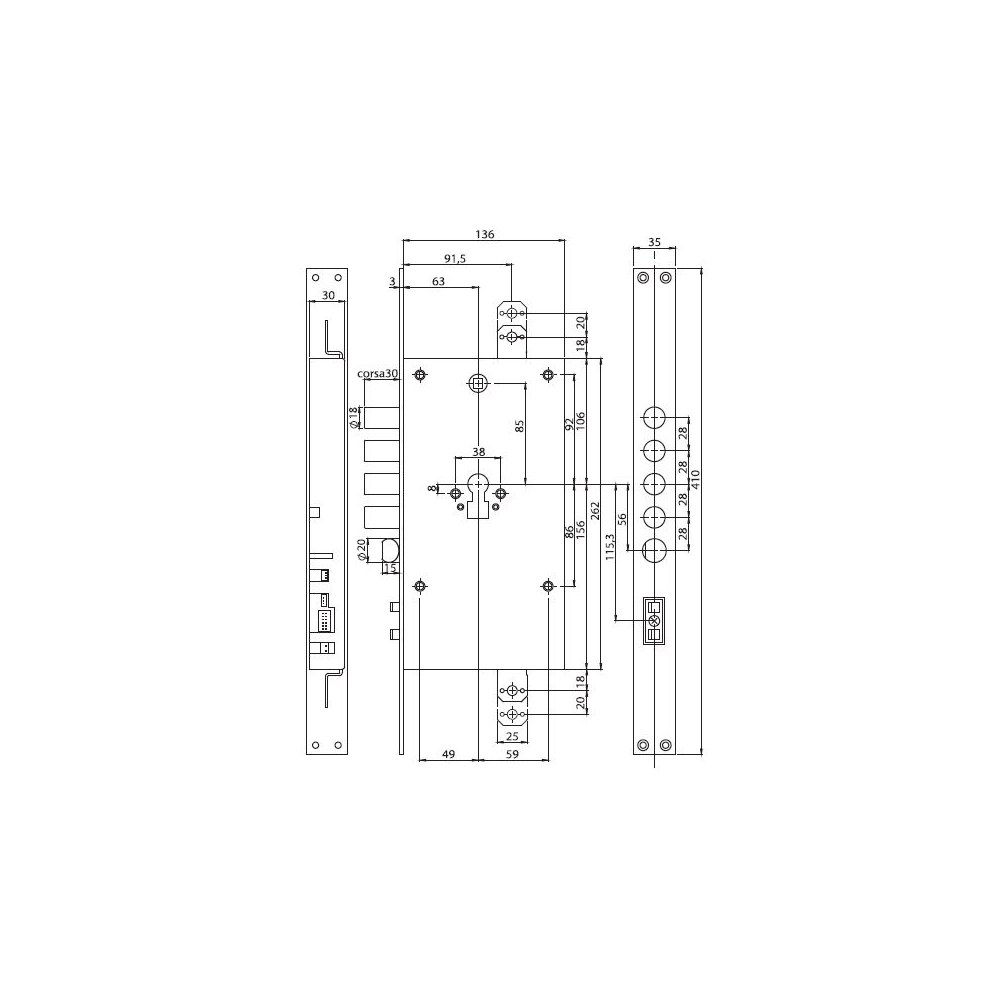

Rozstaw zamka wynosi 85 mm, a głębokość (dormas) 63 mm. Blacha czołowa ze stali nierdzewnej posiada wymiary 410x35x3 mm. Mechanizm zamka znajduje się w kasecie o grubości 30 mm.

Najwyższy poziom bezpieczeństwa

Został sklasyfikowany w najwyższej (7) klasie zabezpieczenia antywłamaniowego zgodnie z europejską normą EN 14846 i oferuje pięć trybów pracy. Model x1R Easy posiada silnik elektryczny sterowany wydajnym mikroprocesorem.

Oprócz urządzeń kontroli dostępu, pracą zamka można również sterować mechanicznie za
pomocą klucza. Oznacza to, że działanie rygli rozporowych jest zapewnione nawet przy braku zasilania elektrycznego.

Zastosowanie

Zamek X1R Easy jest dedykowany do zastosowania w drzwiach o wzmocnionej konstrukcji i maksymalnej wadze do 200 kg oraz sile zamykającej do 15 N. Stanowi idealne rozwiązanie w drzwiach z kontrolą dostępu. Można go zainstalować zarówno w prawych, jak i lewych skrzydłach drzwi.

Zamek zasilany przy użyciu baterii alkalicznych

Zamieszczony na rysunku obok schemat obrazuje sposób montażu zamka w przypadku zasilania przy użyciu zestawu sześciu baterii alkalicznych.

1.   Zamek x1R Easy
1.1 Czujnik drzwi (dostarczany z zamkiem)
1.2 Kabel do przesyłania polecenia zdalnego otwarcia (dostarczany z zamkiem)
2.   Rygiel
2.1 Pręt łączący
3.   Kaseta na baterie z kablem zasilającym
3.1 Zestaw baterii alkalicznych
4.   Szyld
5.   Wewnętrzny programator z przyciskami
6.   Przepust kablowy
7.   Transponder xKey
8.   Szyld zabezpieczający wkładkę Ø 46 H 26 mm
9.   Czytnik transpondera
10. Klawiatura z czytnikiem poświadczeń
11. Poświadczenia

Zamek zasilany przy użyciu baterii akumulatorowych

Zamieszczony na rysunku obok schemat obrazuje sposób montażu zamka w przypadku zasilania przy użyciu zestawu sześciu baterii akumulatorowych.

1.   Zamek x1R Easy
1.1 Czujnik drzwi (dostarczany z zamkiem)
1.2 Kabel do przesyłania polecenia zdalnego otwarcia (dostarczany z zamkiem)
2.   Rygiel
2.1 Pręt łączący
3.   Kaseta na baterie z kablem zasilającym
3.1 Zestaw baterii akumulatorowych
4.   Szyld
5.   Wewnętrzny programator z przyciskiem
6.   Przepust kablowy
7.   Transponder xKey
8.   Szyld zabezpieczający wkładkę Ø 46 H 26 mm
9.   Czytnik transpondera
10. Klawiatura z czytnikiem poświadczeń
11. Poświadczenia
12. Ładowarka do baterii akumulatorowych
13. Transformator
14. Centrala sterująca I/O
15. Zasilacz
16. Odbiornik do pilota radiowego

Zamek zasilany z sieci elektrycznej

Zamieszczony na rysunku obok schemat obrazuje sposób montażu zamka w przypadku zasilania z sieci elektrycznej.

1.   Zamek x1R Easy
1.1 Czujnik drzwi (dostarczany z zamkiem)
1.2 Kabel do przesyłania polecenia zdalnego otwarcia (dostarczany z zamkiem)
2.   Rygiel
2.1 Pręt łączący
3.   Kaseta na baterie z kablem zasilającym
3.1 Zestaw baterii akumulatorowych
4.   Szyld
5.   Wewnętrzny programator z przyciskiem
6.   Przepust kablowy
7.   Transponder xKey
8.   Szyld zabezpieczający wkładkę Ø 46 H 26 mm
9.   Czytnik transpondera
10. Klawiatura z czytnikiem poświadczeń
11. Poświadczenia
12. Ładowarka do baterii akumulatorowych
13. Transformator
14. Centrala sterująca I/O
15. Zasilacz
16. Odbiornik do pilota radiowego
