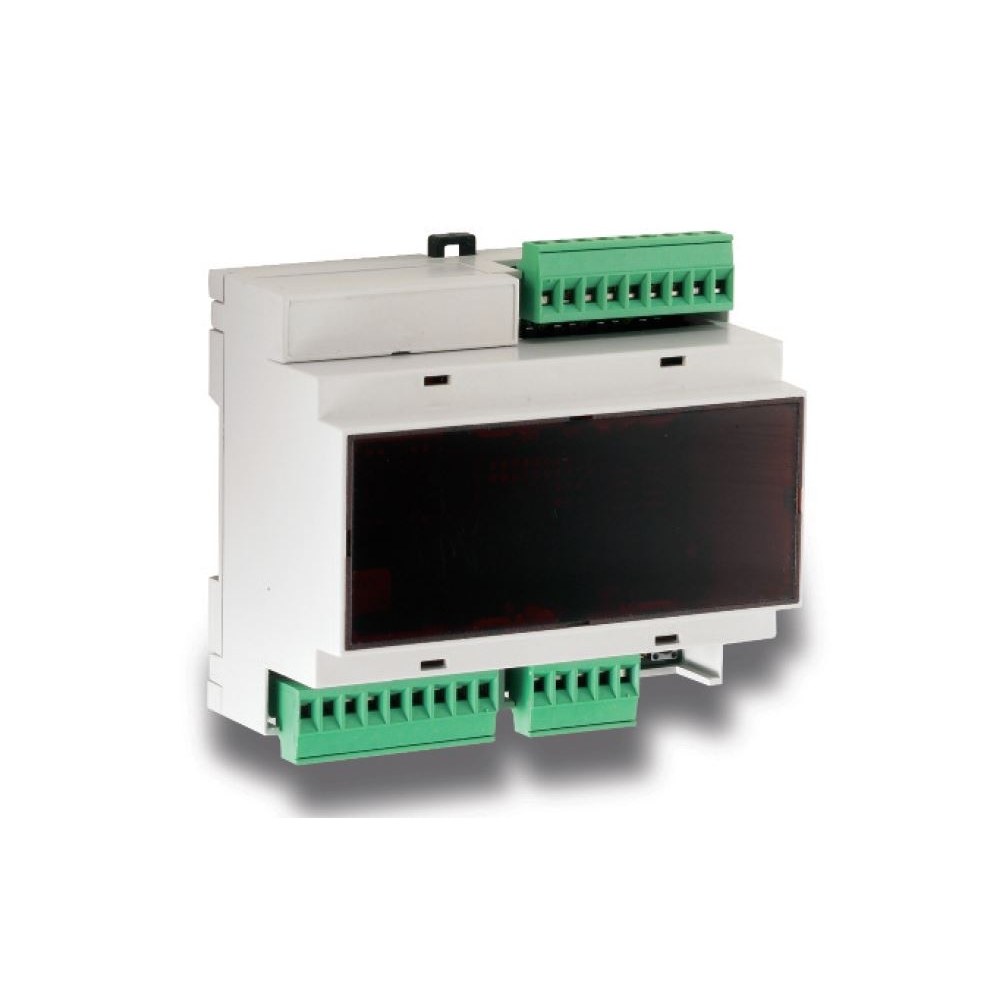

CENTRALA STERUJĄCA I/O DO X1R

Centrala sterująca dedykowana do współpracy z zamkami x1R Easy zasilanymi przy użyciu baterii akumulatorowych / z sieci.

Zamek zasilany przy użyciu baterii akumulatorowych

Zamieszczony na rysunku obok schemat obrazuje sposób montażu zamka w przypadku zasilania przy użyciu zestawu sześciu baterii akumulatorowych.

1.   Zamek x1R Easy
1.1 Czujnik drzwi (dostarczany z zamkiem)
1.2 Kabel do przesyłania polecenia zdalnego otwarcia (dostarczany z zamkiem)
2.   Rygiel
2.1 Pręt łączący
3.   Kaseta na baterie z kablem zasilającym
3.1 Zestaw baterii akumulatorowych
4.   Szyld
5.   Wewnętrzny programator z przyciskiem
6.   Przepust kablowy
7.   Transponder xKey
8.   Szyld zabezpieczający wkładkę Ø 46 H 26 mm
9.   Czytnik transpondera
10. Klawiatura z czytnikiem poświadczeń
11. Poświadczenia
12. Ładowarka do baterii akumulatorowych
13. Transformator
14. Centrala sterująca I/O
15. Zasilacz
16. Odbiornik do pilota radiowego

Zamek zasilany z sieci elektrycznej

Zamieszczony na rysunku obok schemat obrazuje sposób montażu zamka w przypadku zasilania z sieci elektrycznej.

1.   Zamek x1R Easy
1.1 Czujnik drzwi (dostarczany z zamkiem)
1.2 Kabel do przesyłania polecenia zdalnego otwarcia (dostarczany z zamkiem)
2.   Rygiel
2.1 Pręt łączący
3.   Kaseta na baterie z kablem zasilającym
3.1 Zestaw baterii akumulatorowych
4.   Szyld
5.   Wewnętrzny programator z przyciskiem
6.   Przepust kablowy
7.   Transponder xKey
8.   Szyld zabezpieczający wkładkę Ø 46 H 26 mm
9.   Czytnik transpondera
10. Klawiatura z czytnikiem poświadczeń
11. Poświadczenia
12. Ładowarka do baterii akumulatorowych
13. Transformator
14. Centrala sterująca I/O
15. Zasilacz
16. Odbiornik do pilota radiowego
