USZCZELKA OPADAJĄCA SCHALL-EX DUO L-15 QFS 1208mm [>1083mm] [AKCESORIA 5420]
Na zamówienie
5-8 tygodni
Parametry techniczne
Wykończenie: | Naturalne |
Materiał: | Aluminium |
Do drzwi: | Dymoszczelnych, Przeciwpożarowych |
Wymiar profilu (mm): | 14,8x30 |
Długość (mm): | 1208 |
Wysuw max (mm): | 12 |
Sposób montażu: | Od dołu skrzydła |
Trwałość: | 1 000 000 cykli |
Wersje produktu
Produkt | Dostępność | Cena | |
![]() | Na zamówienie 5-8 tyg | 306,85 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 284,47 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 284,47 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 290,40 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 296,96 zł / szt. VAT 23% |
Opis produktu

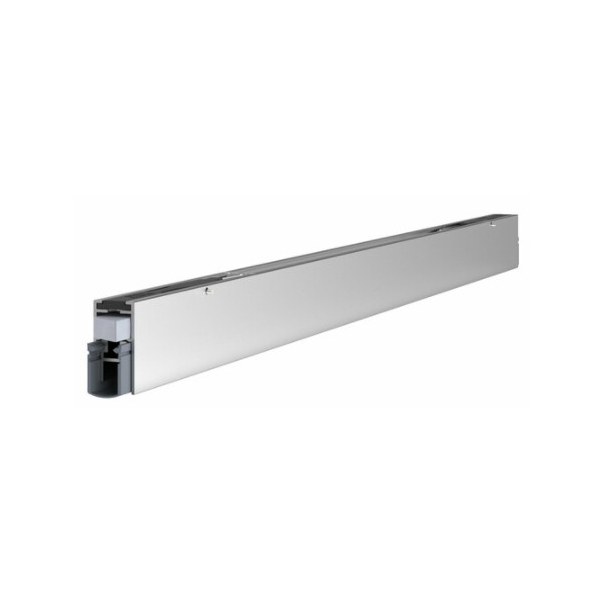

Uszczelka opadająca o długości 1208 mm z możliwością skrócenia o 125 mm. Umieszczona w aluminiowym profilu o wymiarach 14,8x30 mm i wykonana z samogasnącego silikonu. Jej charakterystyczną cechą jest dwustronny wysuw. Prawidłowo zamontowana uszczelka chroni przed przedostawaniem się kurzu, pyłu oraz innych drobnych zanieczyszczeń do wnętrza budynku / pomieszczenia. Ogranicza także ryzyko powstawania przeciągów.
Zastosowanie
Uszczelka dedykowana jest do zastosowania w drzwiach drewnianych, dymoszczelnych i przeciwpożarowych. Jej maksymalny wysuw wynosi 12 mm.

Dokumenty techniczne
Trwałość uszczelki została przetestowana na 1 000 000 cykli pracy. Dodatkowo model Schall-Ex Duo L-15 QFS posiada dokument potwierdzający zgodność z wymogami UL10C (R38166). Opublikowany przez DIN Certco, certyfikat zgodności z wymogami normy DIN 18040 potwierdza, że uszczelka jest odpowiednia do zastosowania w pomieszczeniach i budynkach pozbawionych barier architektonicznych. Posiada ona również Ogólną Aprobatę Nadzoru Budowlanego, która została wystawiona przez Niemiecki Instytut Techniki Budowlanej (Deutsches Institut für Bautechnik).
Montaż
Uszczelka Schall-Ex Duo L-15 QFS jest montowana od dołu skrzydła drzwi w taki sposób, jak prezentują to poniższe grafiki.
Regulacja uszczelki
Marka
Athmer to niemiecka firma należąca do grupy Julius Cronenberg Sophienhammer (JCS), specjalizująca się w produkcji uszczelek opadających oraz systemów ochrony palców. Aktywnie działa na rynku od ponad 60 lat, dostarczając produkty spełniające wymogi niemieckich, europejskich i międzynarodowych norm. Przedsiębiorstwo posiada własne laboratorium, zajmujące się przeprowadzaniem testów w zakresie akustyki i dymoszczelności, którego działanie jest stale monitorowane przez ift Rosenheim. Athmer współpracuje także z innym niemieckim instytutem MPA NRW, zajmującym się badaniami technicznymi oraz certyfikacją produktów. Dynamiczny wzrost zainteresowania ofertą marki sprawił, że produkty opatrzone jej logotypem są obecnie dystrybuowane nie tylko w krajach europejskich, ale także na terenie Azji i w Ameryce Północnej.
