USZCZELKA OPADAJĄCA ACOUSTIC PLUS 630mm (>480mm) [K5-200-1F-0630]
Na zamówienie
5-8 tygodni
Parametry techniczne
| Wykończenie: | Anodyzowane srebrne |
| Materiał: | Aluminium |
| Do drzwi: | Antywłamaniowych, Dymoszczelnych |
| Wymiar profilu (mm): | 15x28 |
| Długość (mm): | 630 |
| Wysuw max (mm): | 14 |
| Sposób montażu: | Od dołu skrzydła |
| Dźwiękoszczelność (Rw): | 51 |
| Trwałość: | 200 000 cykli |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Na zamówienie 5-8 tyg | 138,40 zł / szt. VAT 23% | |
 | Na zamówienie 5-8 tyg | 128,19 zł / szt. VAT 23% | |
 | Dostępny | 148,51 zł / szt. VAT 23% | |
 | Dostępny | 153,79 zł / szt. VAT 23% | |
 | Dostępny | 159,15 zł / szt. VAT 23% | |
 | Dostępny | 164,49 zł / szt. VAT 23% | |
 | Dostępny | 169,78 zł / szt. VAT 23% |
Opis produktu

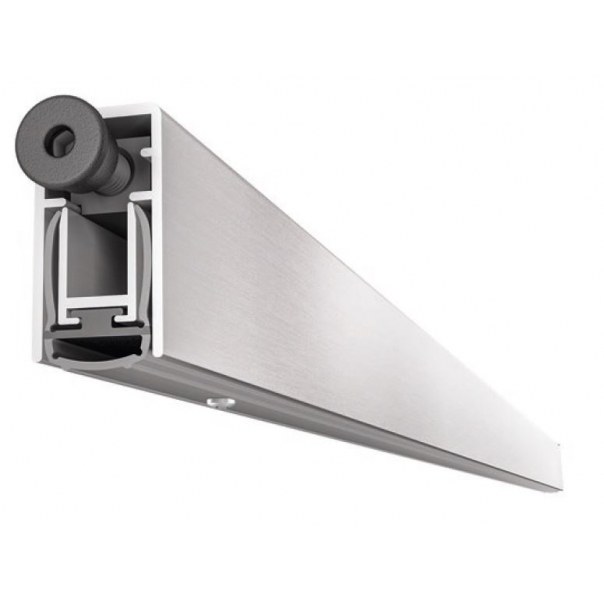

Uszczelka opadająca o długości 630 mm z możliwością skrócenia maksymalnie o 150 mm. Umieszczona w aluminiowym profilu o wymiarach 15x28 mm w wykończeniu anodyzowanym srebrnym. Jest montowana na wkręty od dołu skrzydła. Uszczelka chroni przed przedostawaniem się kurzu, pyłu oraz innych drobnych zanieczyszczeń do wnętrza budynku / pomieszczenia, a także zapewnia izolację akustyczną do 51 dB.
Zastosowanie
Uszczelka jest dedykowana do zastosowania w drzwiach drewnianych oraz w drzwiach przeciwwłamaniowych.
Dokumenty techniczne
Przeprowadzone badanie potwierdziło izolacyjność akustyczną uszczelki 51 dB przy zachowaniu szczeliny drzwiowej wynoszącej 14 mm.
Wyniki testów potwierdza raport z badań 04 02 23.Z1 + Z11e opublikowany przez instytut ift Rosenheim. Uszczelka została przebadana na 200 000 cykli pracy.
Montaż
Uszczelka jest montowana na wkręty od dołu skrzydła. Sposób montażu uszczelki ilustrują poniższe grafiki.
Pliki do pobrania
- Instrukcje montażu
- ACOUSTIC PLUS istrukcja montażu.pdf
Rozmiar pliku: 1 MB
-
- Certyfikaty
- ACOUSTIC PLUS raport dB IFT EN.pdf
Rozmiar pliku: 527 KB
- ACOUSTIC PLUS raport dB IFT.pdf
Rozmiar pliku: 544 KB
-
- Pliki CAD
- ACOUSTIC PLUS CE1528APL [CC-ASPLU].DXF
Rozmiar pliku: 45 KB
-
