USZCZELKA OPADAJĄCA STADI L-24/20 WS 2300mm [<2150mm] [AKCESORIA 5302]
Na zamówienie
Do 5 tygodni
Parametry techniczne
Wykończenie: | Anodyzowane srebrne |
Materiał: | Aluminium |
Do drzwi: | Dymoszczelnych, Przeciwpożarowych |
Wymiar profilu (mm): | 24x20 |
Długość (mm): | 2300 |
Wysuw max (mm): | 16 |
Sposób montażu: | Od czoła skrzydła |
Trwałość: | 1 000 000 cykli |
Wersje produktu
Produkt | Dostępność | Cena | |
![]() | Na zamówienie Do 5 tygodni | 560,89 zł / szt. VAT 23% | |
![]() | Na zamówienie Do 5 tygodni | 230,51 zł / szt. VAT 23% | |
![]() | Na zamówienie Do 5 tygodni | 237,09 zł / szt. VAT 23% | |
![]() | Na zamówienie Do 5 tygodni | 243,87 zł / szt. VAT 23% | |
![]() | Na zamówienie Do 5 tygodni | 243,87 zł / szt. VAT 23% | |
![]() | Na zamówienie Do 5 tygodni | 248,29 zł / szt. VAT 23% |
Opis produktu
Uszczelka opadająca o długości 2300 mm z możliwością skrócenia o 150 mm. Umieszczona w aluminiowym profilu o wymiarach 24x20 mm i wykonana z samogasnącego silikonu. Prawidłowo zamontowana uszczelka chroni przed przedostawaniem się kurzu, pyłu oraz innych drobnych zanieczyszczeń do wnętrza budynku / pomieszczenia. Ogranicza także ryzyko powstawania przeciągów, a ponadto zwiększa izolacyjność akustyczną skrzydła drzwi.
Zastosowanie
Uszczelka jest dedykowana do zastosowania w drzwiach drewnianych / metalowych oraz w drzwiach profilowych z PCV. Może zostać zamontowana w drzwiach dymoszczelnych i/lub przeciwpożarowych. Maksymalny wysuw uszczelki wynosi 16 mm.

Dokumenty techniczne
Trwałość uszczelki została przetestowana na 1 000 000 cykli pracy, czego dowodem jest certyfikat MPA NRW. Dodatkowo model Stadi L-24/20 WS posiada dokument potwierdzający zgodność z wymogami UL10C (R38166), a użycie uszczelki na drzwiach przeciwpożarowych dopuszcza również dokument Certifire. Opublikowany przez DIN Certco, certyfikat zgodności z wymogami normy DIN 18040 potwierdza, że uszczelka jest odpowiednia do zastosowania w pomieszczeniach i budynkach pozbawionych barier architektonicznych. Posiada ona również Ogólną Aprobatę Nadzoru Budowlanego, która została wystawiona przez Niemiecki Instytut Techniki Budowlanej (Deutsches Institut für Bautechnik).
Montaż

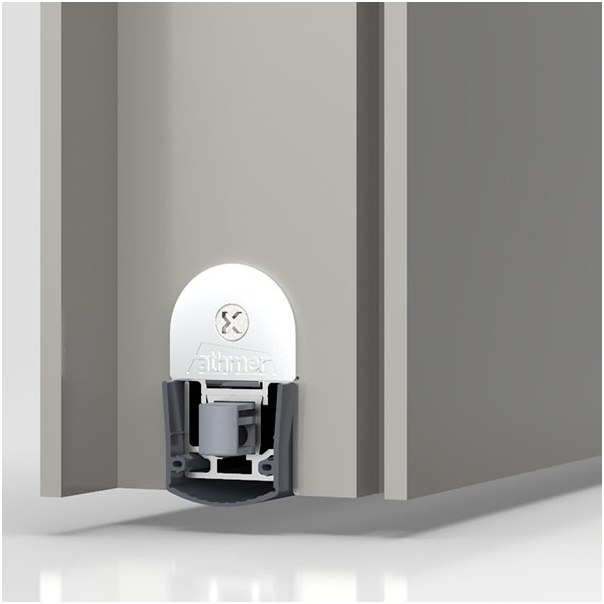

Uszczelka Stadi L-24/20 WS jest montowana od czoła skrzydła drzwi w taki sposób, jak prezentują to poniższe grafiki.
Marka
Athmer to niemiecka firma należąca do grupy Julius Cronenberg Sophienhammer (JCS), specjalizująca się w produkcji uszczelek opadających oraz systemów ochrony palców. Aktywnie działa na rynku od ponad 60 lat, dostarczając produkty spełniające wymogi niemieckich, europejskich i międzynarodowych norm. Przedsiębiorstwo posiada własne laboratorium, zajmujące się przeprowadzaniem testów w zakresie akustyki i dymoszczelności, którego działanie jest stale monitorowane przez ift Rosenheim. Athmer współpracuje także z innym niemieckim instytutem MPA NRW, zajmującym się badaniami technicznymi oraz certyfikacją produktów. Dynamiczny wzrost zainteresowania ofertą marki sprawił, że produkty opatrzone jej logotypem są obecnie dystrybuowane nie tylko w krajach europejskich, ale także na terenie Azji i w Ameryce Północnej.
