USZCZELKA OPADAJĄCA SCHALL-EX ULTRA WS DOUBLE 708mm [AKCESORIA 5600]
Na zamówienie
5-8 tygodni
Parametry techniczne
Wykończenie: | Anodyzowane srebrne |
Materiał: | Aluminium |
Do drzwi: | Dymoszczelnych, Przeciwpożarowych |
Wymiar profilu (mm): | 19,7x30 |
Długość (mm): | 708 |
Wysuw max (mm): | 12 |
Sposób montażu: | Od czoła skrzydła |
Trwałość: | 1 000 000 cykli |
Wersje produktu
Produkt | Dostępność | Cena | |
![]() | Na zamówienie 5-8 tyg | 345,95 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 345,95 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 356,74 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 365,04 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 376,80 zł / szt. VAT 23% |
Opis produktu

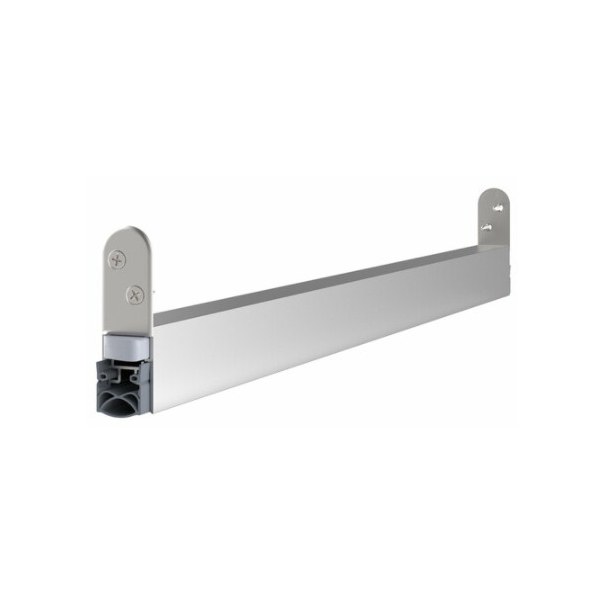

Uszczelka opadająca o długości 708 mm. Umieszczona w aluminiowym profilu o wymiarach 19,7x30 mm i wykonana z samogasnącego silikonu. Jej charakterystyczną cechą jest obustronny wysuw. Prawidłowo zamontowana uszczelka chroni przed przedostawaniem się kurzu, pyłu oraz innych drobnych zanieczyszczeń do wnętrza budynku / pomieszczenia. Ogranicza także ryzyko powstawania przeciągów i zapewnia izolację akustyczną do 51 dB.
Zastosowanie
Uszczelka jest dedykowana do zastosowania w drzwiach zewnętrznych / wewnętrznych wykonanych z drewna / metalu, a także w drzwiach dymoszczelnych i przeciwpożarowych. Jej maksymalny wysuw wynosi 12 mm. Model Schall-Ex® Ultra WS Double został przetestowany na 480 godzin w komorze solnej zgodnie z wymogami europejskiej normy EN 1670. Oznacza to, że charakteryzuje się wysoką odpornością na korozję i może być z powodzeniem stosowany w miejscach, w których występuje wysoka wilgotność powietrza (strefy nadmorskie, kotłownie, piwnice, pralnie, baseny).

Dokumenty techniczne
Trwałość uszczelki została przetestowana na 1 000 000 cykli pracy, czego dowodem jest certyfikat MPA NRW. Dodatkowo model Schall-Ex® Ultra WS Double posiada dokument potwierdzający zgodność z wymogami UL10C (R38166), a użycie uszczelki na drzwiach przeciwpożarowych dopuszcza również dokument Certifire. Opublikowany przez DIN Certco, certyfikat zgodności z wymogami normy DIN 18040 potwierdza, że uszczelka jest odpowiednia do zastosowania w pomieszczeniach i budynkach pozbawionych barier architektonicznych. Posiada ona również Ogólną Aprobatę Nadzoru Budowlanego, która została wystawiona przez Niemiecki Instytut Techniki Budowlanej (Deutsches Institut für Bautechnik) oraz raport z badań ift Rosenheim, odnoszący się do izolacyjności akustycznej.
Montaż
Uszczelka Schall-Ex® Ultra WS Double jest montowana od czoła skrzydła w taki sposób, jak prezentują to poniższe grafiki.
Marka
Athmer to niemiecka firma należąca do grupy Julius Cronenberg Sophienhammer (JCS), specjalizująca się w produkcji uszczelek opadających oraz systemów ochrony palców. Aktywnie działa na rynku od ponad 60 lat, dostarczając produkty spełniające wymogi niemieckich, europejskich i międzynarodowych norm. Przedsiębiorstwo posiada własne laboratorium, zajmujące się przeprowadzaniem testów w zakresie akustyki i dymoszczelności, którego działanie jest stale monitorowane przez ift Rosenheim. Athmer współpracuje także z innym niemieckim instytutem MPA NRW, zajmującym się badaniami technicznymi oraz certyfikacją produktów. Dynamiczny wzrost zainteresowania ofertą marki sprawił, że produkty opatrzone jej logotypem są obecnie dystrybuowane nie tylko w krajach europejskich, ale także na terenie Azji i w Ameryce Północnej.
