USZCZELKA OPADAJĄCA SCHALL-EX SLIDE & LOCK M-20 WS 1208mm [>1083mm] [AKCESORIA 5103]
Na zamówienie
5-8 tygodni
Parametry techniczne
Wykończenie: | Anodyzowane srebrne |
Materiał: | Aluminium |
Do drzwi: | Dymoszczelnych, Przeciwpożarowych |
Wymiar profilu (mm): | 19,7x30 |
Długość (mm): | 1208 |
Wysuw max (mm): | 12 |
Sposób montażu: | Od czoła skrzydła |
Trwałość: | 1 000 000 cykli |
Wersje produktu
Produkt | Dostępność | Cena | |
![]() | Na zamówienie 5-8 tyg | 461,55 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 432,90 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 432,90 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 443,07 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 450,98 zł / szt. VAT 23% |
Opis produktu

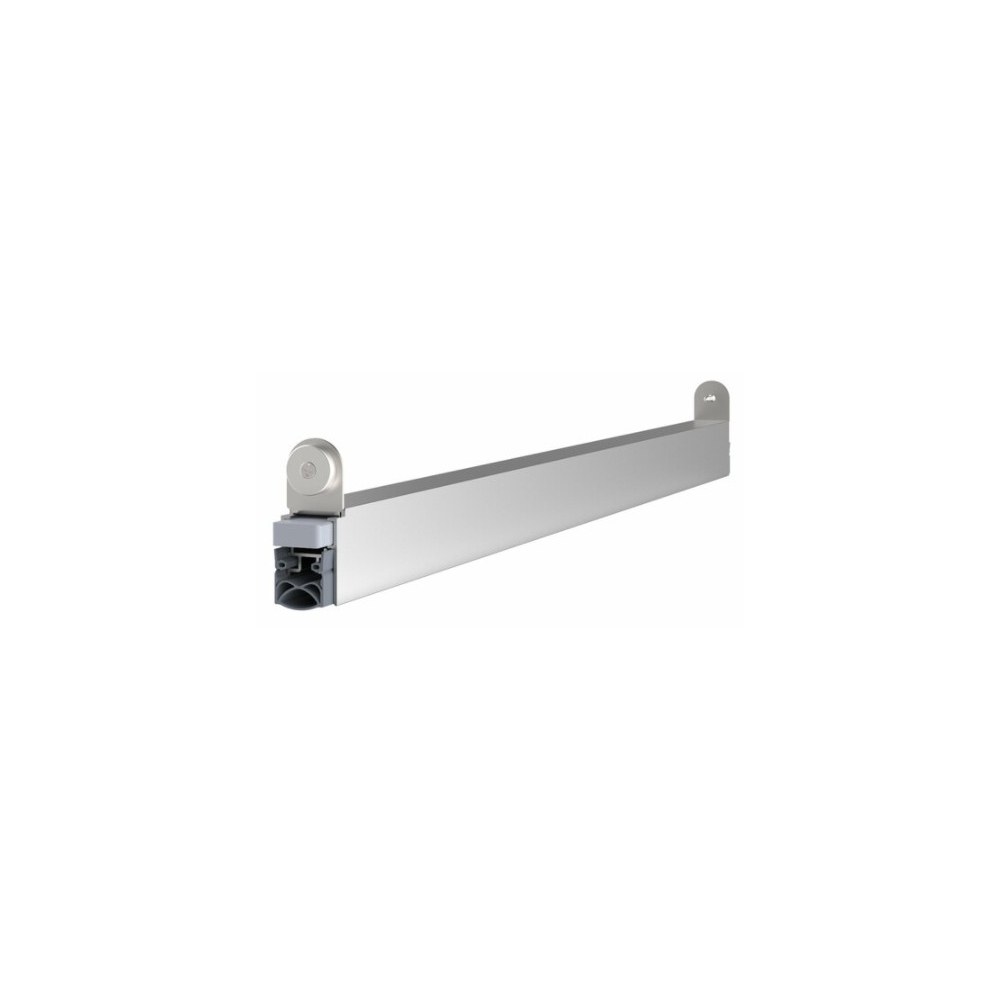

Uszczelka opadająca o długości 1208 mm z możliwością skrócenia o 125 mm. Umieszczona w aluminiowym profilu o wymiarach 19,7x30 mm i wykonana z samogasnącego silikonu. Prawidłowo zamontowana uszczelka chroni przed przedostawaniem się kurzu, pyłu oraz innych drobnych zanieczyszczeń do wnętrza budynku / pomieszczenia. Ogranicza także ryzyko powstawania przeciągów oraz zapewnia izolację akustyczną.
Zastosowanie
Uszczelka jest dedykowana do zastosowania w pozbawionych zamka, jednoskrzydłowych drzwiach przesuwnych zarówno zewnętrznych, jak i wewnętrznych, także tych charakteryzujących się odpornością ogniową i dymoszczelnością. Maksymalny wysuw uszczelki wynosi 12 mm.

Dokumenty techniczne
Trwałość uszczelki została przetestowana na 1 000 000 cykli pracy, czego dowodem jest certyfikat instytutu MPA NRW. Opublikowany przez DIN Certco, certyfikat zgodności z wymogami normy DIN 18040 potwierdza, że uszczelka jest odpowiednia do zastosowania w pomieszczeniach i budynkach pozbawionych barier architektonicznych. Posiada ona również Ogólną Aprobatę Nadzoru Budowlanego, która została wystawiona przez Niemiecki Instytut Techniki Budowlanej (Deutsches Institut für Bautechnik).
Montaż
Uszczelka Schall-Ex® Slide & Lock M-20 WS jest montowana od czoła skrzydła w taki sposób, jak prezentują to poniższe grafiki.
Regulacja uszczelki
Marka
Athmer to niemiecka firma należąca do grupy Julius Cronenberg Sophienhammer (JCS), specjalizująca się w produkcji uszczelek opadających oraz systemów ochrony palców. Aktywnie działa na rynku od ponad 60 lat, dostarczając produkty spełniające wymogi niemieckich, europejskich i międzynarodowych norm. Przedsiębiorstwo posiada własne laboratorium, zajmujące się przeprowadzaniem testów w zakresie akustyki i dymoszczelności, którego działanie jest stale monitorowane przez ift Rosenheim. Athmer współpracuje także z innym niemieckim instytutem MPA NRW, zajmującym się badaniami technicznymi oraz certyfikacją produktów. Dynamiczny wzrost zainteresowania ofertą marki sprawił, że produkty opatrzone jej logotypem są obecnie dystrybuowane nie tylko w krajach europejskich, ale także na terenie Azji i w Ameryce Północnej.
Pliki do pobrania
- Rysunki techniczne
- 1-550-1q_1.pdf
Rozmiar pliku: 15 KB
-
- Instrukcje montażu
- 1-550-1m instrukcja montażu.pdf
Rozmiar pliku: 2 MB
-
- Certyfikaty
- Schall-Ex Stadi Doppeldicht Isolporte Unidicht Kaltefeind Comfor
Rozmiar pliku: 1 MB
- Schall-Ex Stadi Doppeldicht Rainstop aprobata ABZ DIBt.pdf
Rozmiar pliku: 426 KB
- Schall-Ex Stadi Doppeldicht Rainstop aprobata ABZ spis DIBt.pdf
Rozmiar pliku: 2 MB
- Schall-Ex Ultra Schall-Ex L-15, Stadi L certyfikat MPA NRW.pdf
Rozmiar pliku: 179 KB
-
- Pliki CAD
- 1-550-1q.dwg
Rozmiar pliku: 47 KB
- 1-550-1q.dxf
Rozmiar pliku: 285 KB
-
