USZCZELKA OPADAJĄCA SCHALL-EX L-8/30 WS 1083mm [>958mm]
Na zamówienie
5-8 tygodni
Parametry techniczne
Wykończenie: | Naturalne |
Materiał: | Aluminium |
Do drzwi: | Dymoszczelnych, Przeciwpożarowych |
Wymiar profilu (mm): | 8x30 |
Długość (mm): | 1083 |
Wysuw max (mm): | 20 |
Sposób montażu: | Od czoła skrzydła |
Dźwiękoszczelność (Rw): | 49 |
Trwałość: | 1 000 000 cykli |
Wersje produktu
Produkt | Dostępność | Cena | |
![]() | Na zamówienie 5-8 tyg | 300,29 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 285,78 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 285,78 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 292,84 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 310,97 zł / szt. VAT 23% |
Opis produktu

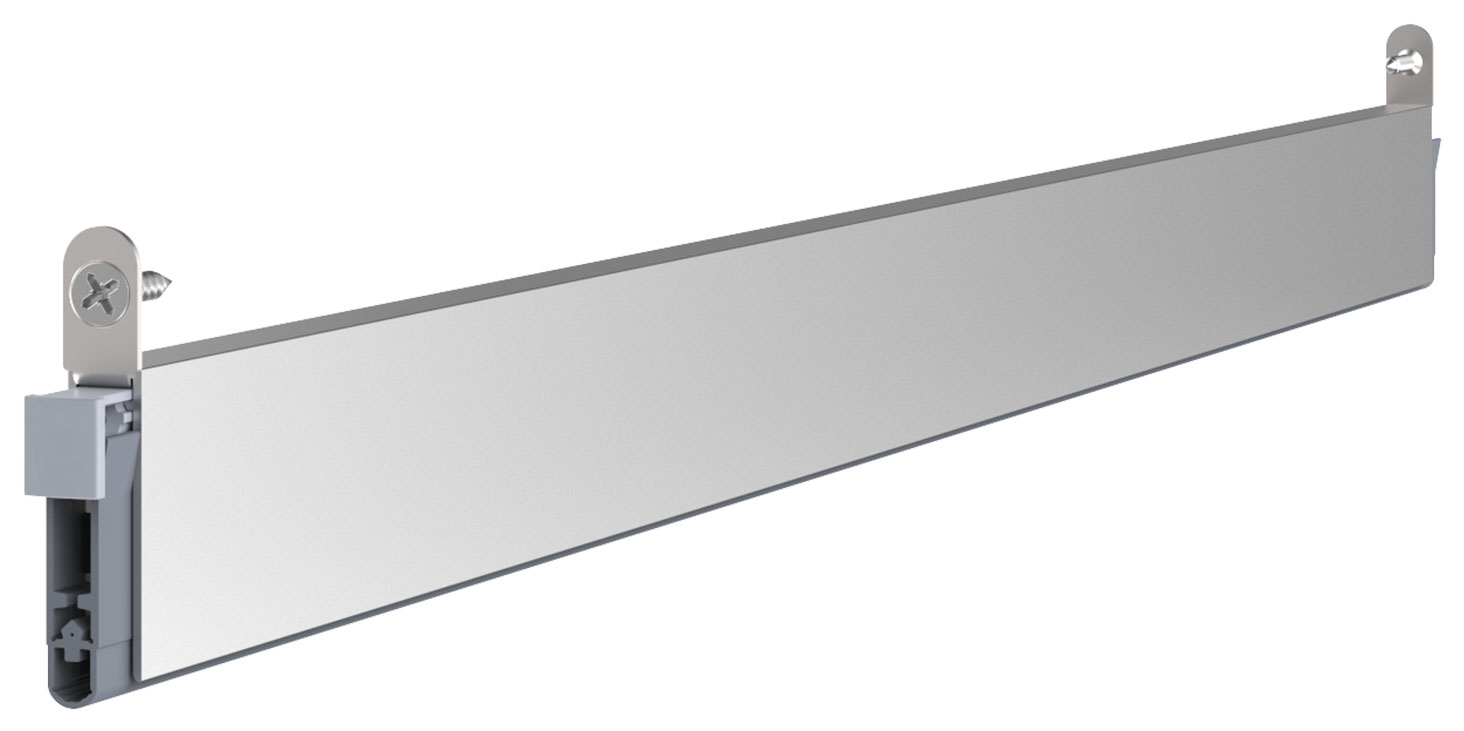

Uszczelka opadająca o długości 1083 mm z możliwością skrócenia o 125 mm. Umieszczona w wąskim aluminiowym profilu o wymiarach 8x30 mm i wykonana z samogasnącego silikonu. Prawidłowo zamontowana uszczelka chroni przed przedostawaniem się kurzu, pyłu i innych drobnych zanieczyszczeń do wnętrza budynku / pomieszczenia. Ogranicza także ryzyko powstawania przeciągów, a ponadto zapewnia izolację akustyczną do 49 dB w drzwiach, w których zamontowane zostało uszczelnienie obwiedniowe.
Zastosowanie
Uszczelka dedykowana jest do zastosowania w drzwiach drewnianych, a także w drzwiach dymoszczelnych i przeciwpożarowych. Może być stosowana w drzwiach posiadających podwójne uszczelnienie, na przykład w połączeniu z modelem Schall-Ex® L-15/30 WS. Dzięki bardzo wąskiemu profilowi, idealnie sprawdza się w drzwiach z podwójną przylgą. Model Schall-Ex® L-8/30 WS stanowi także doskonały wybór do drzwi w budynkach oraz pomieszczeniach gospodarczych, w których problem stanowi wysoka wilgotność np. w pralniach, suszarniach, piwnicach, kotłowniach itp.

Dokumenty techniczne
Trwałość uszczelki została przetestowana na 1 000 000 cykli pracy. Dodatkowo model Schall-Ex® L-8/30 WS posiada dokument potwierdzający zgodność z wymogami UL10C (R38166). Montaż uszczelki na drzwiach dymoszczelnych i/lub przeciwpożarowych dopuszcza także certyfikat Certifire. Opublikowany przez DIN Certco, certyfikat zgodności z wymogami normy DIN 18040 potwierdza z kolei, że uszczelka jest odpowiednia do zastosowania w pomieszczeniach i budynkach pozbawionych barier architektonicznych. Posiada ona również Ogólną Aprobatę Nadzoru Budowlanego, która została wystawiona przez Niemiecki Instytut Techniki Budowlanej (Deutsches Institut für Bautechnik), a także certyfikat MPA NRW.
Montaż

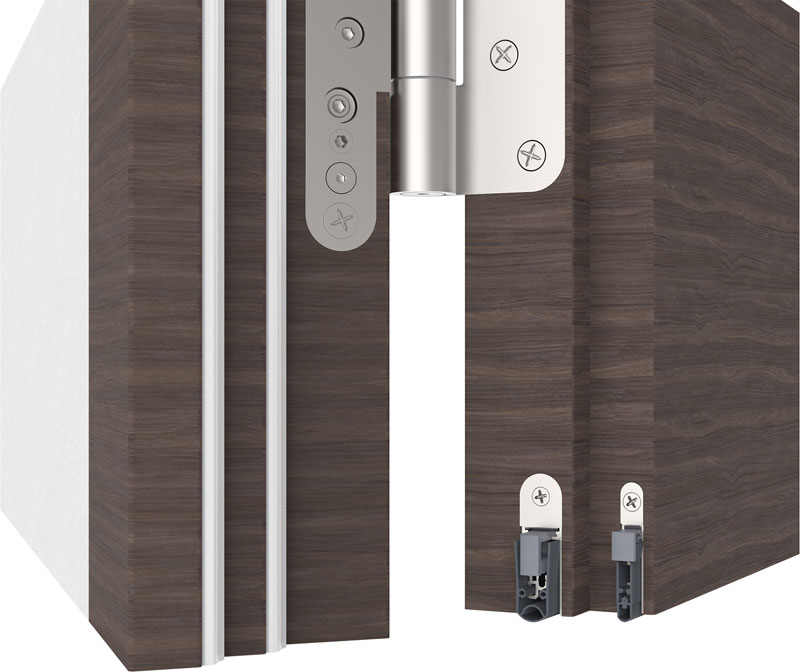

Uszczelka Schall-Ex® L-8/30 WS jest montowana od czoła skrzydła drzwi w taki sposób, jak prezentują to poniższe grafiki.
Marka
Athmer to niemiecka firma należąca do grupy Julius Cronenberg Sophienhammer (JCS), specjalizująca się w produkcji uszczelek opadających oraz systemów ochrony palców. Aktywnie działa na rynku od ponad 60 lat, dostarczając produkty spełniające wymogi niemieckich, europejskich i międzynarodowych norm. Przedsiębiorstwo posiada własne laboratorium, zajmujące się przeprowadzaniem testów w zakresie akustyki i dymoszczelności, którego działanie jest stale monitorowane przez ift Rosenheim. Athmer współpracuje także z innym niemieckim instytutem MPA NRW, zajmującym się badaniami technicznymi oraz certyfikacją produktów. Dynamiczny wzrost zainteresowania ofertą marki sprawił, że produkty opatrzone jej logotypem są obecnie dystrybuowane nie tylko w krajach europejskich, ale także na terenie Azji i w Ameryce Północnej.
Pliki do pobrania
- Rysunki techniczne
- 1-1000_SchallEx-L830WS_q.pdf
Rozmiar pliku: 47 KB
-
- Certyfikaty
- Schall-Ex Stadi Doppeldicht Rainstop NOR810 certyfikat ULC.pdf
Rozmiar pliku: 128 KB
- Schall-Ex Ultra Schall-Ex L-15, Stadi L certyfikat MPA NRW.pdf
Rozmiar pliku: 179 KB
-
- Pliki CAD
- 1-1000_SchallEx-L830WS_2D.dwg
Rozmiar pliku: 78 KB
- 1-1000_SchallEx-L830WS_2D.dxf
Rozmiar pliku: 438 KB
- 1-1000_SchallEx-L830WS_3D.pdf
Rozmiar pliku: 783 KB
- 1-1000_SchallEx-L830WS_3D.stp
Rozmiar pliku: 1 MB
-
