USZCZELKA OPADAJĄCA SCHALL-EX GS-H8/12 1210mm [>1083mm] [AKCESORIA 5550] ANODYZOWANA SREBRNA
Na zamówienie
5-8 tygodni
Parametry techniczne
Wykończenie: | Anodyzowane srebrne |
Materiał: | Aluminium |
Wymiar profilu (mm): | 15,4x42 |
Długość (mm): | 1210 |
Wysuw max (mm): | 12 |
Sposób montażu: | Od dołu skrzydła |
Trwałość: | 1 000 000 cykli |
Wersje produktu
Produkt | Dostępność | Cena | |
![]() | Na zamówienie 5-8 tyg | 552,34 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 473,57 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 473,57 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 498,89 zł / szt. VAT 23% | |
![]() | Na zamówienie 5-8 tyg | 521,54 zł / szt. VAT 23% |
Opis produktu

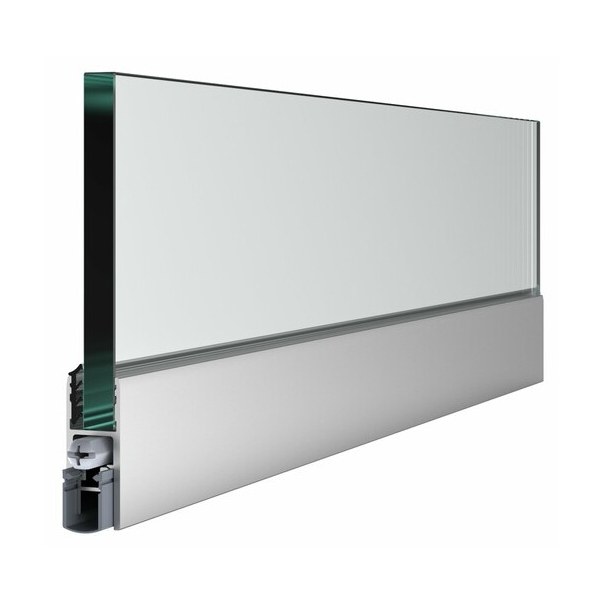

Uszczelka opadająca o długości 1210 mm z możliwością skrócenia o 125 mm. Umieszczona w aluminiowym profilu o wymiarach 15,4x42 mm i wykonana z samogasnącego silikonu.
Prawidłowo zamontowana uszczelka chroni przed przedostawaniem się kurzu, pyłu oraz innych drobnych zanieczyszczeń do wnętrza budynku / pomieszczenia. Ogranicza także ryzyko powstawania przeciągów, a ponadto zapewnia izolację akustyczną.
Zastosowanie
Uszczelka jest dedykowana do zastosowania w drzwiach całoszklanych o grubości szkła 8-12 mm. Jej maksymalny wysuw wynosi 12 mm.

Dokumenty techniczne
Przeprowadzone badania potwierdziły izolacyjność akustyczną uszczelki do 40 dB przy zachowaniu szczeliny drzwiowej wynoszącej 7 mm. Trwałość uszczelki została przetestowana na 1 000 000 cykli pracy. Właściwości uszczelki potwierdzają certyfikaty instytutów MPA NRW oraz ift Rosenheim. Opublikowany przez DIN Certco, certyfikat zgodności z wymogami normy DIN 18040 potwierdza, że uszczelka jest odpowiednia do zastosowania w pomieszczeniach i budynkach pozbawionych barier architektonicznych. Model Schall-Ex GS-H8/12 posiada również Ogólną Aprobatę Nadzoru Budowlanego, która została wystawiona przez Niemiecki Instytut Techniki Budowlanej (Deutsches Institut für Bautechnik).
Montaż
Uszczelka Schall-Ex GS-H8/12 jest montowana nawierzchniowo na skrzydle na samoprzylepną taśmę obustronną. Sposób montażu i regulacji uszczelki prezentują poniższe grafiki.
Marka
Athmer to niemiecka firma należąca do grupy Julius Cronenberg Sophienhammer (JCS), specjalizująca się w produkcji uszczelek opadających oraz systemów ochrony palców. Aktywnie działa na rynku od ponad 60 lat, dostarczając produkty spełniające wymogi niemieckich, europejskich i międzynarodowych norm. Przedsiębiorstwo posiada własne laboratorium, zajmujące się przeprowadzaniem testów w zakresie akustyki i dymoszczelności, którego działanie jest stale monitorowane przez ift Rosenheim. Athmer współpracuje także z innym niemieckim instytutem MPA NRW, zajmującym się badaniami technicznymi oraz certyfikacją produktów. Dynamiczny wzrost zainteresowania ofertą marki sprawił, że produkty opatrzone jej logotypem są obecnie dystrybuowane nie tylko w krajach europejskich, ale także na terenie Azji i w Ameryce Północnej.
