ZESTAW SYSTEM 500 DO 80/120 KG
Dostępny
Parametry techniczne
Nośność (kg): | 80/120 |
Rodzaj drzwi: | Do drzwi przesuwnych |

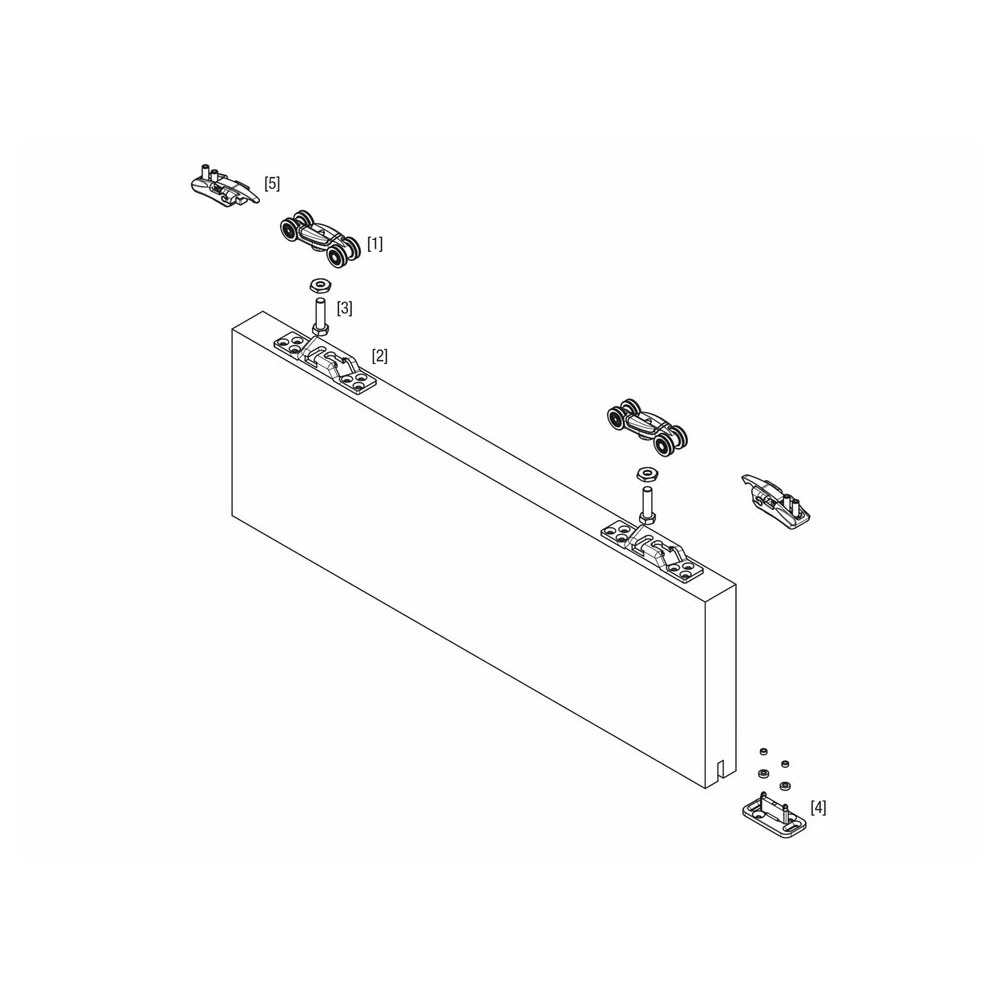

Zestaw zawiera: dwa wózki jezdne 120 kg (1), dwa uchwyty sprzęgające skrzydło z wózkiem (2), dwie podpórki wózka (3), dolne prowadzenie z regulacją (4), dwa hamulce (5), klucz imbusowy i klucz płaski.
Wersje produktu
Produkt | Dostępność | Cena | |
![]() | Dostępny | 182,94 zł / szt. VAT 23% | |
![]() | Dostępny | 120,34 zł / szt. VAT 23% |
Opis produktu

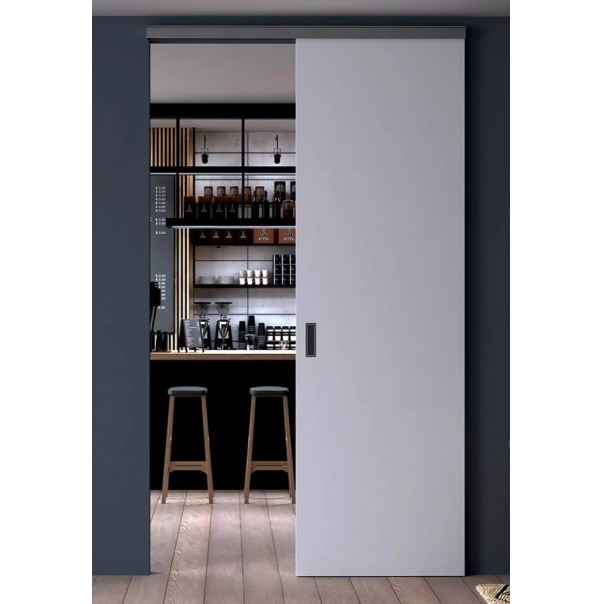

System przesuwny dedykowany do zastosowania w jednoskrzydłowych drzwiach drewnianych o maksymalnej wadze 80/120 kg i minimalnej grubości skrzydła 25 mm.
Elementy systemu
System 500 został wyposażony w samonastawne, metalowe wózki z antywibracyjną przekładką. W połączeniu z równomiernym rozłożeniem ciężaru skrzydła na wszystkie kółka wózków skutkuje to wysokim stopniem tłumienia wszelkich drgań, a w efekcie bardzo cichą pracą systemu.
Dodatkowo wózki posiadają pokryte powłoką Delrin kółka wyposażone w osłonięte łożyska kulkowe. Charakteryzują się one wytrzymałością na obciążenia dynamiczne, odpornością na ścieranie oraz niewielkim współczynnikiem tarcia.
Na system 500 składają się również takie elementy jak uchwyt sprzęgający skrzydło z wózkiem (umożliwia zawieszenie skrzydła w 2 kierunkach) oraz prowadnik dolny z regulacją do szerokości frezowania 7-10 mm.
Do systemu należy dodatkowo zamówić aluminiowę szynę o odpowiedniej, preferowanej długości 1800 / 2000 / 2400 / 3000 / 4000 / 6000 mm.
![](/upload/getfile/527407812/500_3.jpg)
Akcesoria dodatkowe
![Akcesoria do systemow Koblenz 500](/upload/getfile/497191651/Akcesoria do systemow Koblenz 500.webp)
Na osobne zamówienie dostępne są następujące akcesoria dedykowane do systemu Koblenz 500:
- aluminiowa szyna o długości 1800/2000/2400/3000/4000/6000 mm,
- uchwyt do montażu naściennego do 80/120 kg,
- profile do montażu naściennego do 80 kg o długości 2000/3000/4000 mm,
- profil do montażu naściennego do 120 kg o długości 3000 mm,
- osłony aluminiowe 2000/3000/4000 mm maskujące mechanizm jezdny systemu,
- zestaw samozamykający KLOSE 880,
- zestaw do parowania skrzydeł pojedynczych KOBLENZ 2000,
- zaślepka boczna szyny,
- zaślepka boczna osłony lewa / prawa.
Marka
Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.
Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w wielu innych europejskich i azjatyckich krajach.
![Logo marki Koblenz](/upload/getfile/476959292/Logo marki Koblenz.webp)
Pliki do pobrania
- Instrukcje montażu
- System 0500-2_3 60_80_120 instrukcja montażu.pdf
Rozmiar pliku: 2 MB
-
- Pliki CAD
- 0500 3 1.dxf
Rozmiar pliku: 33 MB
- 0500 3 2.dxf
Rozmiar pliku: 35 MB
-
