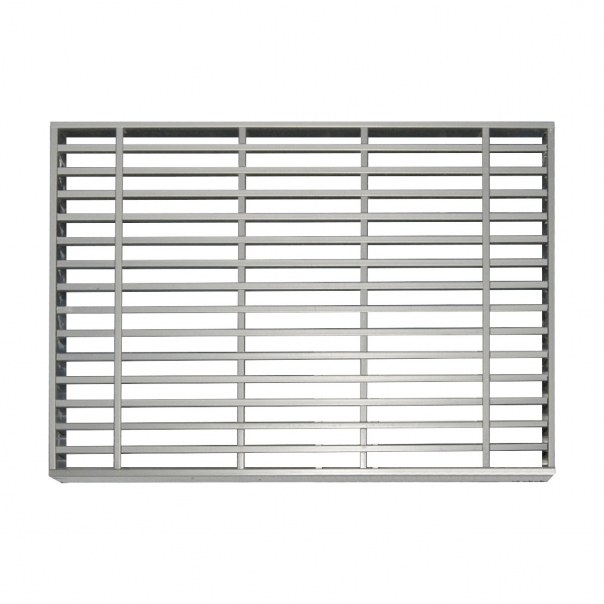

KRATKA WENTYLACYJNA G8HB szer.500mm x wys.200mm PPOŻ. BEZ RAMKI
Na zamówienie
5-8 tygodni
Parametry techniczne
| Wykończenie: | Szare |
| Materiał: | Polimer |
| Do drzwi: | Przeciwpożarowych |
| Sposób montażu: | Do wbudowania |
| Powierzchnia czynna (cm2): | 760 |
| Przepływ (dm3/s): | 63 |
| Wymiar otworu montażowego (mm): | 500x200 |
| Minimalna grubość drzwi (mm): | 35 ÷ 57 |
| Ogniotrwałość (minut): | 60 |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Na zamówienie 5-8 tyg | 646,24 zł / szt. VAT 23% | |
 | Na zamówienie 5-8 tyg | 390,43 zł / szt. VAT 23% | |
 | Na zamówienie 5-8 tyg | 471,41 zł / szt. VAT 23% | |
 | Na zamówienie 5-8 tyg | 555,66 zł / szt. VAT 23% | |
 | Na zamówienie 5-8 tyg | 545,80 zł / szt. VAT 23% | |
 | Na zamówienie 5-8 tyg | 725,01 zł / szt. VAT 23% | |
 | Na zamówienie 5-8 tyg | 418,21 zł / szt. VAT 23% | |
 | Na zamówienie 5-8 tyg | 857,99 zł / szt. VAT 23% | |
 | Na zamówienie 5-8 tyg | 1 238,50 zł / szt. VAT 23% | |
 | Dostępny | 1 742,65 zł / szt. VAT 23% |
Opis produktu
Kratka wentylacyjna z prześwitem dedykowana do indywidualnego wbudowania w wewnętrzne konstrukcje przeciwpożarowe. Szczelina montażowa między kratką i skrzydłem z każdej strony musi wynosić 3 mm. Wymiar kratki to 500x200 mm. Ramka wykonana jest z aluminium i wypełniona termorozszerzalnym kompozytem. W temperaturze 120 stopni Celsjusza elementy kratki pęcznieją kilkukrotnie powiększając swoją objętość. Tworzy się szczelna, niepalna przegroda posiadająca do 60 minut odporności ogniowej.
Zastosowanie
Kratka zapewnia odpowiednią wentylację (ok. 80% przepływu powietrza), a jednocześnie stanowi doskonałą ochronę przed ogniem i przed dymem. Znajduje zastosowanie w obiektach użyteczności publicznej, takich jak między innymi: kina, centra handlowe, szpitale, budynki biurowe, mieszkalne, itp.
Kratka wentylacyjna G8HB jest elementem konstrukcyjnym zestawu drzwiowego. Jej zastosowanie w drzwiach przeciwpożarowych możliwe jest na podstawie dokumentów dopuszczających, takich jak Aprobaty Techniczne, bądź raporty z badań zestawów drzwiowych. Kratki G8HB były badane przez wielu producentów i systemodawców stolarki i ślusarki drzwiowej. W wyniku tych badań zostały dopisane do ich Aprobat Technicznych.
Rysunek techniczny
DANE DOTYCZĄCE PRZEPŁYWÓW
| Spadek ciśnienia | 1Pa | 2 Pa | 5 Pa | 10 Pa | 20 Pa | 40 Pa | 60 Pa |
| dm³/s | 63 | 89 | 141 | 199 | 282 | 398 | 488 |
| m³/h | 227 | 320 | 508 | 716 | 1015 | 1433 | 1757 |
LEGENDA:
Przedstawione w tabeli dane prezentują wartości odpowiadające przepływom powietrza przy różnicy ciśnień 1 Pa / 2 Pa / 5 Pa / 10 Pa / 20 Pa / 40 Pa oraz 60 Pa i są wyrażone w dm³/s oraz m³/h.
Akcesoria dodatkowe
Uszczelniacz ognioodporny
Do wypełniania szczelin montażowych znajdujących się w drzwiach przeciwpożarowych można zastosować dedykowany ognioodporny uszczelniacz G8K, który posiada odporność ogniową od 90 do 240 minut w zależności od rodzaju łączonych materiałów. Szarą spoinę, powstałą w wyniku zastosowania uszczelniacza, można pomalować na dowolny kolor.
Pliki do pobrania
- Rysunki techniczne
- GV-G8HB Kratka wentylacyjna - rysunek techniczny.pdf
Rozmiar pliku: 79 KB
-
