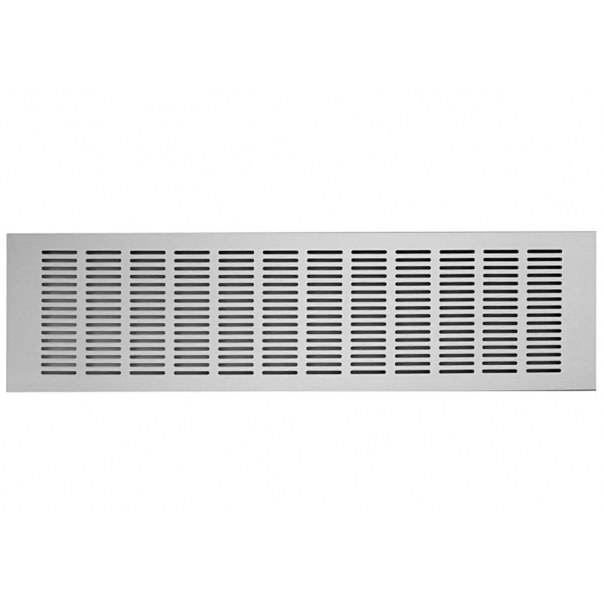

KRATKA WENTYLACYJNA G61 szer.500mm x wys.130mm SREBRNA F1
Dostępny
Parametry techniczne
Wykończenie: | Anodyzowane srebrne (F1) |
Materiał: | Aluminium |
Sposób montażu: | Wciskana |
Powierzchnia czynna (cm2): | 220 |
Przepływ (dm3/s): | 18,3 |
Wymiar otworu montażowego (mm): | 485x115 |
Wersje produktu
Produkt | Dostępność | Cena | |
![]() | Dostępny | 45,30 zł / szt. VAT 23% | |
![]() | Dostępny | 41,07 zł / szt. VAT 23% |
Opis produktu
Wciskana kratka wentylacyjna z prześwitem co oznacza, że światło przechodzi przez otwory kratki. Została wykonana z aluminium. Posiada szeroki zakres wymiarowy i tym samym może być stosowana niemal wszędzie, m.in.: w blatach nad grzejnikami, w kuchni jako osłona wentylatora, przy lodówkach, zmywarkach, w drzwiach, itp. Wymiary wybranego wariantu kratki wynoszą 500x130 mm.
Montaż
Żłobione płetwy montażowe ułatwiają instalację kratki. Dodatkowo posiada ona otwory na śruby montażowe, dzięki czemu jest stabilnie przymocowana do otworu wentylacyjnego. Wysokość otworu montażowego wynosi 115 mm. W przypadku zastosowania na drzwiach, należy użyć dwóch kratek i jedną z nich zamontować po stronie wewnętrznej, a drugą po stronie zewnętrznej skrzydła.
Wykończenie
Kratka jest anodyzowana w kolorze F1. Na zamówienie może być pomalowana proszkowo wysokiej jakości farbą odporną na korozję (paleta kolorów RAL).
![](/upload/getfile/355500297/g61.jpg)
Rysunek techniczny
![](/upload/getfile/914722093/g61-5013_tech.jpg)
DANE DOTYCZĄCE PRZEPŁYWÓW
Spadek ciśnienia | 1Pa | 2 Pa | 5 Pa | 10 Pa | 20 Pa | 40 Pa | 60 Pa |
dm³/s | 18 | 26 | 41 | 58 | 82 | 116 | 142 |
m³/h | 65 | 94 | 148 | 209 | 295 | 418 | 511 |
LEGENDA:
Przedstawione w tabeli dane prezentują wartości odpowiadające przepływom powietrza przy różnicy ciśnień 1 Pa / 2 Pa / 5 Pa / 10 Pa / 20 Pa / 40 Pa oraz 60 Pa i są wyrażone w dm³/s oraz m³/h.
