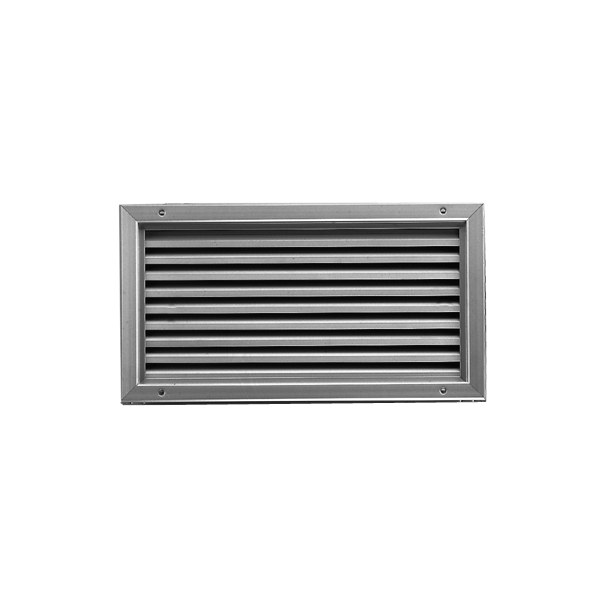

KRATKA WENTYLACYJNA G31 szer.430mm x wys.80mm SREBRNA F1
Dostępny
Parametry techniczne
Wykończenie: | Anodyzowane srebrne (F1) |
Materiał: | Aluminium |
Sposób montażu: | Z kołnierzem |
Powierzchnia czynna (cm2): | 42 |
Przepływ (dm3/s): | 3,5 |
Wymiar otworu montażowego (mm): | 430x80 |
Minimalna grubość drzwi (mm): | 27 ÷ 50 |
Wersje produktu
Produkt | Dostępność | Cena | |
Dostępny | 186,17 zł / szt. VAT 23% | ||
Dostępny | 246,54 zł / szt. VAT 23% | ||
Dostępny | 319,14 zł / szt. VAT 23% | ||
Dostępny | 298,84 zł / szt. VAT 23% | ||
Dostępny | 346,61 zł / szt. VAT 23% | ||
Dostępny | 328,47 zł / szt. VAT 23% | ||
Dostępny | 397,76 zł / szt. VAT 23% | ||
Dostępny | 439,29 zł / szt. VAT 23% |
Opis produktu
Kratka wentylacyjna bez prześwitu, co oznacza, że światło nie przedostaje się przez otwory w kratce. Jest dedykowana do zastosowania w drzwiach o grubości 27-50 mm. Wymiar kratki bez kołnierza wynosi 430x80 mm. Wymiar ten jest jednocześnie wymiarem otworu montażowego.
Kratka posiada kołnierz ułatwiający montaż. Jest on wykonany z aluminium i dostępny w wykończeniu w kolorze srebrnym F1. Wypełnienie stanowi aluminiowa konstrukcja lamelowa (odwrócona litera V). Dodatkowo posiada stożkowe otwory na śruby przelotowe, dzięki czemu jej mocowanie jest bardzo stabilne. Dostarczana jest w komplecie z tylną ramką i śrubami montażowymi.
Rysunek techniczny
DANE DOTYCZĄCE PRZEPŁYWÓW
Spadek ciśnienia | 1Pa | 2 Pa | 5 Pa | 10 Pa | 20 Pa | 40 Pa | 60 Pa |
dm³/s | 4 | 5 | 8 | 11 | 16 | 22 | 27 |
m³/h | 14 | 18 | 29 | 40 | 58 | 79 | 97 |
LEGENDA:
Przedstawione w tabeli dane prezentują wartości odpowiadające przepływom powietrza przy różnicy ciśnień 1 Pa / 2 Pa / 5 Pa / 10 Pa / 20 Pa / 40 Pa oraz 60 Pa i są wyrażone w dm³/s oraz m³/h.
