Budowa i funkcje elektrozaczepów

Spośród dostępnych na rynku modeli, w zależności od sposobu montażu, wyróżnia się dwa rodzaje elektrozaczepów: elektrozaczepy nawierzchniowe i elektrozaczepy wpuszczane. Elektrozaczepy nawierzchniowe instalowane są na ościeżnicach drzwi w miejscach, w których niemożliwy jest montaż kasety z mechanizmem i blachy elektrozaczepu wpuszczanego. Z kolei kasety z mechanizmem elektrozaczepów wpuszczanych montuje się wewnątrz ościeżnic drzwiowych.

Podstawowe tryby pracy elektrozaczepów

Elektrozaczepy dostępne w ofercie Novet mogą pracować w jednym z dwóch podstawowych trybów: standardowym zwanym też Normally Closed (N.C.) oraz rewersyjnym określanym również mianem Normally Open (N.O).

W trybie standardowym (N.C.) mechanizm elektrozaczepu odblokowuje drzwi, umożliwiając ich otwarcie, w momencie podania napięcia. Przez pozostały czas pozostają one zablokowane. Elektrozaczepy pracujące w tym trybie zasilane są prądem stałym. Z kolei w trybie rewersyjnym (N.O.) drzwi są otwarte i zostają zablokowane dopiero w momencie podania impulsu elektrycznego. Elektrozaczepy działające w takim trybie mogą być zasilane prądem stałym lub zmiennym.

Dodatkowe tryby pracy elektrozaczepów

W systemach kontroli dostępu praktycznym rozwiązaniem są elektrozaczepy w wersjach z pamięcią, które mogą pracować w trybach automatycznych: A, Ab i Aa. W każdym z tych trybów, drzwi pozostają otwarte od otrzymania impulsu, aż do momentu, gdy podany zostanie kolejny impuls.

Ciekawym rozwiązaniem jest Tryb Automatyczny Tymczasowy (At). Ten tryb zapewnia działanie funkcji automatycznej w określonym przedziale czasu. W momencie otrzymania impulsu elektrycznego przez elektrozaczep, drzwi zostają odblokowane na okres czasu proporcjonalny do długości działania impulsu elektrycznego, a następnie zostają ponowne zablokowane.

Innym dodatkowym trybem jest tryb ciągłego odblokowania (D). Stosuje się go w drzwiach wejściowych, które muszą pozostawać otwarte przez większość czasu np. w pomieszczeniach znajdujących się w obiektach użyteczności publicznej, w budynkach z portiernią/recepcją itp.

Z kolei w trybie odwróconym (DC) w przypadku braku zasilania elektrycznego, drzwi pozostają otwarte i zapewniają wolny dostęp do pomieszczeń. Dopiero podanie impulsu elektrycznego, powoduje zablokowanie drzwi w pozycji zamkniętej.

Wybrane modele elektrozaczepów oferują również funkcję 305. Wówczas znajdujący się wewnatrz urządzenia, wbudowany mikroprzełącznik informuje o otwarciu lub zamknięciu drzwi. Zastosowane wyjście kablowe umożliwia dodatkowo połączenie elektrozaczepu z urządzeniami kontroli dostępu (np. systemami alarmowymi, zamkami itp.) lub systemem bezpieczeństwa.

Elektrozaczepy niskoprądowe

W instalacjach rozproszonych, w których występują straty podczas przesyłu energii, najlepszym rozwiązaniem są elektrozaczepy niskoprądowe zasilane prądem stałym. W przypadku zastosowania takich elektrozaczepów należy zadbać o bardzo precyzyjny montaż drzwi, aby zapobiec wystąpieniu nacisku na zapadkę. W przeciwnym razie mała moc elektrozaczepu, może okazać się niewystarczająca do jego prawidłowej pracy.

Elektrozaczep do drzwi ewakuacyjnych

77 HI TECH to elektrozaczep rewersyjny, dedykowany do drzwi ewakuacyjnych obiektowych, który umożliwia otwarcie drzwi przy obciążeniu do 4500 N. Urządzenie zostało wyposażone w zapadkę z regulacją oraz zintegrowaną diodę przepięciową.

Model 77 HI TECH został przetestowany na 500 000 cykli pracy. Elektrozaczep jest dostępny w dwóch wersjach: do drzwi prawych i do drzwi lewych wraz z mikroprzełącznikiem, informującym o otwarciu / zamknięciu elektrozaczepu lub bez.

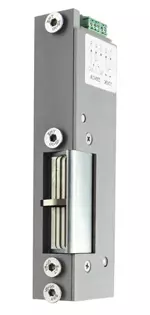

Elektrozaczep antywłamaniowy

Elektrozaczep antywłamaniowy 77 HEAVY DUTY cechuje się bardzo dużą odpornością na wyłamanie zapadki. Występuje w wersji do drzwi prawych i do drzwi lewych.

Opcjonalnie można wyposażyć go w mikroprzełącznik monitorujący pracę elektrozaczepu oraz zamek zatrzaskowy ze znalu (bez regulacji) lub ze stali nierdzewnej (z regulacją).

Model 77 HEAVY DUTY działa w trybie standardowym (N.C.), a jego wysoką trwałość potwierdza test na 500 000 cykli.

Elektrozaczep przeciwpożarowy

Elektrozaczep przeciwpożarowy 52 to symetryczny model (do drzwi lewych oraz prawych) charakteryzujący się bardzo wysoką odpornością mechaniczną zapadki, wynoszącą 1000 kg.

Ze względu na odporność ogniową sięgającą dwóch godzin, model 52 jest dedykowany do zastosowania w drzwiach przeciwpożarowych.

Elektrozaczep 52 pracuje zawsze w trybie standardowym (N.C.), a jego wytrzymałość została przetestowana na 500 000 cykli zgodnie z wymaganiami europejskiej normy EN 14846.

Elektrozaczep wodoodporny

Elektrozaczep 62 to jedyny model posiadający certyfikat szczelności w klasie IP65, który potwierdza wodoszczelność oraz pyłoszczelność urządzenia. Wysoka odporność urządzenia oraz jego właściwości czynią go odpowiednim do instalacji w drzwiach zewnętrznych.

Zastosowana w elektrozaczepie zapadka posiada odporność mechaniczną 400 kg.

Elektrozaczep 62 jest dostępny w dwóch wersjach: do drzwi prawych oraz w wersji do drzwi lewych, z dźwignią odblokowującą lub bez. Urządzenie pracuje w trybie standardowym (N.C.), a jego trwałość została przetestowana na 300 000 cykli.

Elektrozaczepy obiektowe

99 TOP to mały i bardzo wąski (szerokość: 16 mm) elektrozaczep obiektowy wyposażony w zapadkę radialną z regulacją, który jest dedykowany do drzwi profilowych aluminiowych / PCV. Ze względu na symetryczną budowę, można stosować go zarówno do drzwi prawych, jak i lewych.

Elektrozaczep 99 TOP występuje w wersji do pracy w trybie standardowym (N.C.) i rewersyjnym (N.O.). W wersji dedykowanej do pracy w trybie standardowym (N.C.), zastosowano specjalną cewkę, która może być zasilana zarówno prądem stałym, jak i zmiennym.

Opcjonalnie obie wersje urządzenia można wyposażyć w mikroprzełącznik, monitorujący pracę elektrozaczepu.

Do drzwi obiektowych dedykowany jest również elektrozaczep 50. Znajdująca się w nim zapadka z możliwością regulacji posiada odporność mechaniczną 800 kg oraz została przetestowana na 500 000 cykli pracy.

Elektrozaczep 50 jest odpowiedni do zastosowania w drzwiach znajdujących się w miejscach o dużym natężeniu ruchu.

Dodatkową zaletą tego modelu zaczepu jest symetryczność, co oznacza, że można stosować go zarówno do drzwi prawych, jak i lewych. Opcjonalne wyposażenie elektrozaczepu stanowi mikroprzełącznik z funkcją monitoringu.

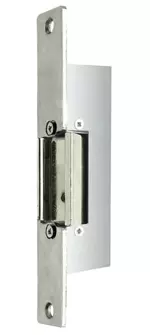

Elektrozaczep do drzwi całoszklanych

87 to model elektrozaczepu dedykowanego do drzwi całoszklanych z ościeżnicą drewnianą, aluminiową lub stalową.

Urządzenie jest odpowiednie do zastosowania w taflach szklanych o maksymalnej grubości 12 mm. Elektrozaczep pracuje w trybie standardowym (N.C.) lub rewersyjnym (N.O.).

Model 87 można zainstalować w ościeżnicy zarówno w pionie, jak i w poziomie. Zapadka elektrozaczepu wytrzymuje obciążenie 260 kg, a trwałość urządzenia przetestowano na 250 000 cykli.
